Geregelte Versorgung für 12-V-Verbraucher
Der Orion 24/12-30 verarbeitet Eingangsspannungen von 18 bis 35 V. Er eignet sich für passende 12-V-Verbraucher in Fahrzeugen, Booten und anderen Anlagen mit 24-V-Versorgung.
Die Energie wird aus dem gesamten 24-V-System entnommen. Eine separate Entnahme an nur einer Batterie einer Reihenschaltung wird dadurch vermieden.
Einstellbarer Ausgang mit 30 A Dauerstrom
Die Ausgangsspannung kann über ein Potentiometer zwischen 10 und 15 V eingestellt werden. Die Werkseinstellung beträgt 13,2 V. Damit lässt sich der Wandler auf den Spannungsbedarf geeigneter Verbraucher abstimmen.
Der Dauerstrom beträgt 30 A. Victron nennt zusätzlich 40 A als maximalen Ausgangsstrom, ohne eine konkrete Zeitdauer anzugeben. Für die dauerhafte Versorgung ist deshalb die 30-A-Grenze maßgeblich. Höhere Anlaufströme müssen anhand der jeweiligen Anwendung beurteilt werden.

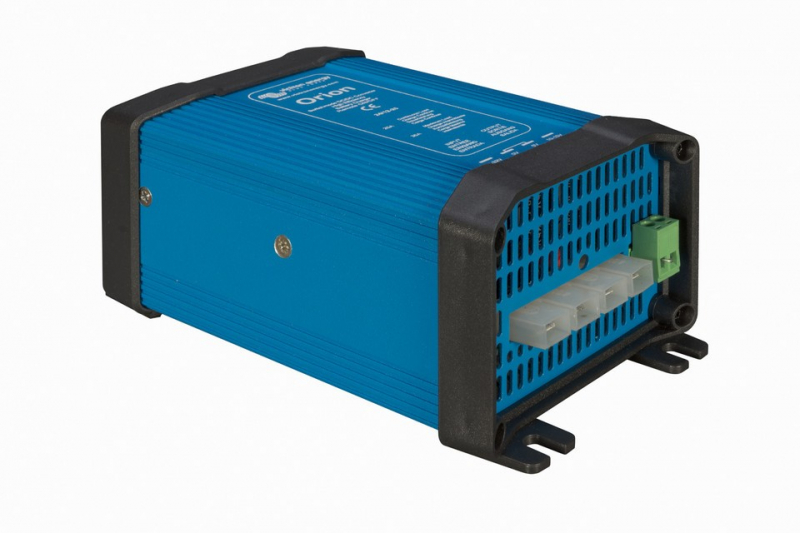

Lüfterlose Kühlung und Remote Ein/Aus
Das Gerät arbeitet ohne Lüfter. Für die Wärmeabfuhr benötigt es dennoch einen geeigneten, belüfteten Einbauort. Oberhalb von 40 °C sinkt die zulässige Leistung um 3 % je Grad.
Der Remote-Anschluss ermöglicht eine externe Freigabe durch einen kleinen Schalter oder ein geeignetes Steuersignal. Dadurch kann die Versorgung bedarfsgerecht geschaltet werden, ohne den gesamten Betriebsstrom über den Bedienkontakt zu führen.
Nicht isolierte Ausführung
Ein- und Ausgang besitzen keine galvanische Trennung. Die Anlage muss deshalb für ein gemeinsames Minuspotential ausgelegt sein.

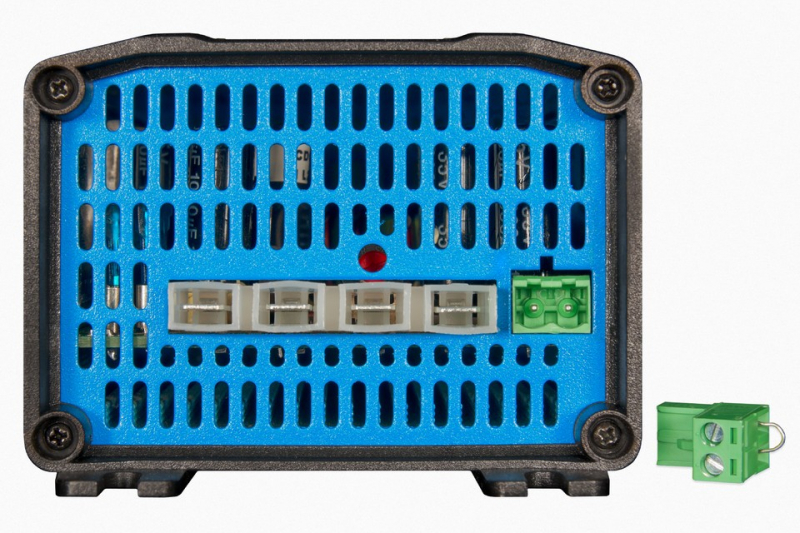

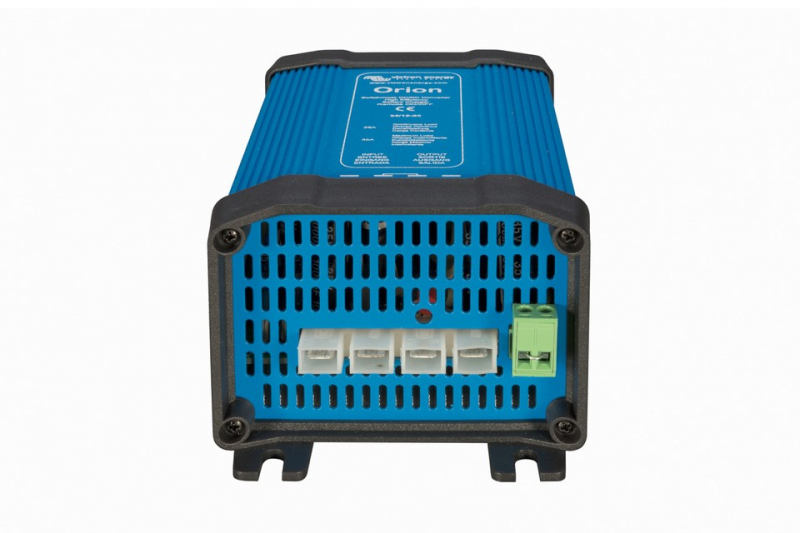

Der Leistungsanschluss erfolgt über 6,3-mm-Flachsteckkontakte. Bei 30 A Ausgangsstrom sind fachgerechte Crimpverbindungen, eine ausreichende Leiterdimensionierung und eine mechanisch sichere Kabelführung besonders wichtig.
Pufferladung und Erweiterung
Victron gibt die einstellbare Ausführung für die Pufferladung geeigneter Batterien frei. Dazu muss die Konstantspannung den Anforderungen der Batterie entsprechen.
Eine automatische mehrstufige Ladekennlinie ist nicht vorhanden. Für die geregelte Ladung einer zyklisch genutzten Verbraucherbank ist ein DC-DC-Ladegerät mit passendem Ladeprofil die geeignete Alternative.
Nach Herstellerangabe können bis zu fünf geeignete Einheiten parallel geschaltet werden. Die Ausgangseinstellungen und die gesamte Verkabelung müssen dabei abgestimmt sein.
