Kompakte Versorgung für kleinere 12-V-Verbraucher
Der Orion-Tr 24/12-5 ermöglicht den Betrieb geeigneter 12-V-Geräte an einer vorhandenen 24-V-Batterieanlage. Typische Anwendungen sind Anzeigen, Steuerungen, kleine Kommunikationsgeräte oder Beleuchtungskreise, deren gemeinsamer Bedarf innerhalb der verfügbaren Ausgangsleistung liegt.
Die Versorgung erfolgt aus dem gesamten 24-V-System. Dadurch wird kein einseitiger 12-V-Abgriff an einer einzelnen Batterie einer Reihenschaltung benötigt, der die Batterien unterschiedlich belasten würde.
Fester 12,7-V-Ausgang
Der Ausgang liefert 12,7 V und ist nicht einstellbar. Dieser Wert passt zu vielen Geräten für ein nominales 12-V-Bordnetz. Für Elektronik mit enger begrenztem Eingangsspannungsbereich ist vor dem Anschluss zu prüfen, ob 12,7 V zulässig sind.
Der Dauerausgangsstrom beträgt 5 A. Die zusätzliche Herstellerangabe von maximal 7 A ist keine Freigabe für einen dauerhaften Betrieb oberhalb von 5 A. Bei Lasten mit erhöhtem Einschaltstrom muss das Startverhalten gesondert berücksichtigt werden.
Hoher Wirkungsgrad bei kleinen Abmessungen
Die synchrone Gleichrichtung ermöglicht einen Wirkungsgrad von 95 %. Das reduziert die Umwandlungsverluste und erleichtert den Einsatz als kleine Hilfsversorgung.

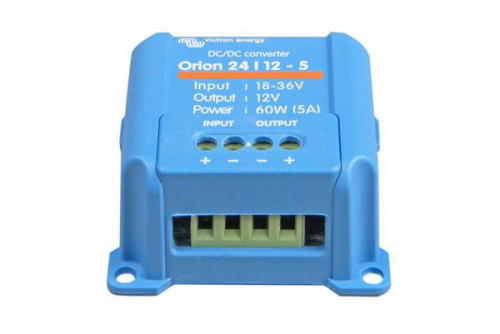

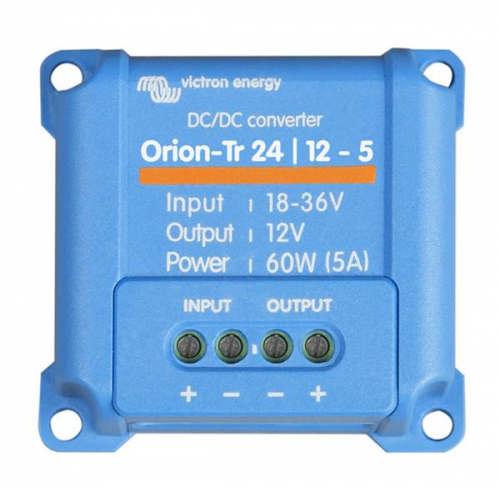

Mit 53 × 51 × 27 mm und 90 g benötigt der Wandler wenig Einbauraum. Dennoch muss die entstehende Wärme abgeführt werden können. Ein geschlossenes, bereits stark erwärmtes Gehäuse kann die nutzbare Belastbarkeit einschränken.
Der zulässige Temperaturbereich reicht von −20 bis +55 °C. Oberhalb von 40 °C ist eine Leistungsreduzierung um 3 % je zusätzlichem Grad zu berücksichtigen.
Gemeinsame Masse und Anschlussreihenfolge
Diese Ausführung ist nicht galvanisch isoliert. Beide Minusanschlüsse sind intern verbunden. Die gemeinsame Masseführung muss deshalb zur Installation passen.
Victron gibt vor, zunächst die Minusversorgung anzuschließen. Eine fehlerhafte Minusverbindung kann zu einer Überspannung am Ausgang führen. Anschließend werden die übrigen Leitungen angeschlossen. Für dieses 5-A-Modell ist ausdrücklich eine externe 5-A-Sicherung am Eingang erforderlich.
Montage mit Schraubklemmen
Die Anschlüsse nehmen Leiter bis 3,3 mm² auf. Der tatsächlich erforderliche Querschnitt richtet sich nach Strom, Leitungslänge und zulässigem Spannungsabfall.
Schutzart IP43 gilt bei nach unten ausgerichteten Schraubklemmen. Der Montageplatz soll kühl, trocken und belüftet sein. Für Bereiche mit stärkerer Feuchtebelastung steht innerhalb der Orion-Familie eine entsprechende IP67-Ausführung zur Verfügung.
