Victron Energy Orion IP67 24/12-5A (60 W) – wasserdichter, nicht isolierter DC-DC-Spannungswandler
Victron Energy Orion IP67 24/12-5A (60 W) – wasserdichter, nicht isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI241205260)
12-V-Versorgung in feuchtebelasteten Bereichen
Der Orion IP67 24/12-5A eignet sich für kleinere Verbraucher in Fahrzeugen, Booten und anderen 24-V-Anlagen, wenn der Montageort erhöhten Schutz gegen Wasser und Schmutz verlangt.

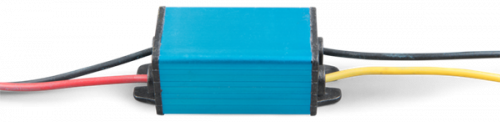

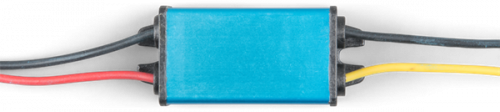

Die Elektronik ist mit Harz vergossen und in einem Aluminiumgehäuse untergebracht. Schutzart IP67 beschreibt den Schutz des Geräts gegen Staub und zeitweiliges Untertauchen unter den dafür festgelegten Prüfbedingungen. Die fertig installierten Kabelverbindungen müssen separat entsprechend ihrer Umgebung geschützt werden.
Weiter Eingangsspannungsbereich und fester Ausgang
Der Wandler verarbeitet 15 bis 40 V DC und liefert 12 V mit einer Toleranz von ± 3 %. Der weite Eingangsspannungsbereich bietet Spielraum für die üblichen Veränderungen einer batteriegespeisten 24-V-Versorgung.
Der maximale Dauerstrom beträgt 5 A. Damit lassen sich beispielsweise geeignete Anzeigen, kleine Steuerungen oder andere Hilfsverbraucher betreiben. Bei Geräten mit Einschaltspitzen muss geprüft werden, ob deren Anlauf innerhalb der Belastbarkeit des Wandlers liegt.
Eine einstellbare Ausgangsspannung oder mehrstufige Batterieladung ist bei diesem Modell nicht vorgesehen.
Geringer Eigenverbrauch und Temperaturbereich
Bei 24 V Eingang beträgt der Leerlaufstrom laut Datenblatt 1 mA. Das ist für kleine, längere Zeit eingeschaltete Hilfsversorgungen relevant, deren Verbraucher zeitweise nur wenig Energie benötigen.
Der Wirkungsgrad beträgt 93 %. Die volle Nennbelastung ist bis 40 °C vorgesehen. Darüber wird die zulässige Leistung um 3 % je Grad reduziert. Der zulässige Betriebstemperaturbereich reicht von −40 bis +70 °C; die obere Temperaturgrenze bedeutet daher nicht, dass dort noch die volle Ausgangsleistung verfügbar ist.
Anschlussleitungen und gemeinsame Masse

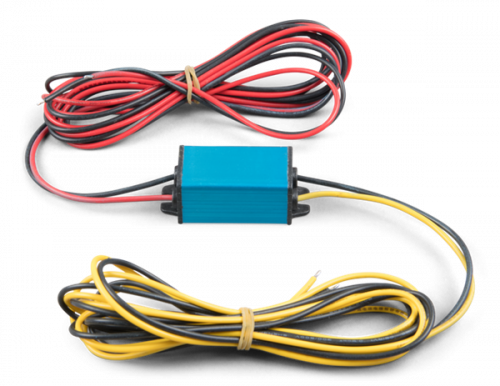

Zwei Eingangs- und zwei Ausgangsleitungen mit jeweils 1,8 m Länge sind fest mit dem Gerät verbunden. Dadurch können die Verbindungsstellen häufig in einen besser geschützten Bereich verlegt werden.
Das Gerät ist nicht galvanisch isoliert. Beim Anschluss sind zunächst die Minusleitungen mit Versorgung und Verbraucher zu verbinden. Anschließend folgen Lastplus und Eingangsplus entsprechend der Anleitung. Eine zuverlässige Minusverbindung ist wichtig, weil eine fehlerhafte Verbindung zu Ausgangsüberspannung führen kann.
Schutzfunktionen und Absicherung
Der Wandler ist kurzschlussfest und besitzt einen Überlastschutz mit automatischen Wiederanlaufversuchen. Nach Beseitigung der Überlast kann er den normalen Betrieb selbstständig wieder aufnehmen.
Der Verpolungsschutz setzt eine externe Sicherung oder einen geeigneten Schutzschalter voraus. Die Anleitung nennt für das 5-A-Modell eine Eingangssicherung von 4 A. Diese Absicherung ist separat vorzusehen.
Produkttyp DC-DC-Spannungswandler
Nennleistung 60 W
Eingangsspannungsbereich 15–40 V DC
Unterspannungsabschaltung 13 V
Wiedereinschaltung nach Unterspannung 14 V
Ausgangsspannung 12 V DC, fest
Ausgangsspannungstoleranz ± 3 %
Maximaler Dauerausgangsstrom 5 A
Wirkungsgrad 93 %
Leerlaufstrom bei 24 V Eingang 1 mA
Restwelligkeit und Rauschen 75 mV Spitze-Spitze
Galvanische Trennung Nein
Überlastschutz Hiccup-Betrieb mit automatischer Wiederaufnahme nach Fehlerbeseitigung
Kurzschlussschutz Vorhanden
Verpolungsschutz Nur mit externer Sicherung oder geeignetem Schutzschalter
Betriebstemperatur −40 bis +70 °C
Volle Nennbelastung Bis +40 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP67
Gehäuse Aluminium; Elektronik vergossen
DC-Anschlüsse Zwei Eingangs- und zwei Ausgangsleitungen
Länge der Anschlussleitungen 1,8 m
Leiterquerschnitt Eingang und Ausgang 0,8 mm²
Empfohlene Eingangssicherung laut Anleitung 4 A
Abmessungen H × B × T 25 × 43 × 20 mm
Gewicht laut Datenblatt 50 g
Bei erhöhtem Umgebungsschutz und kleinem Leistungsbedarf
Das Modell ist sinnvoll, wenn ein kleiner 12-V-Verbraucherkreis an einer 24-V-Anlage versorgt werden soll und ein offener Schraubklemmenwandler am vorgesehenen Einbauort ungünstig wäre.
Die IP67-Ausführung schützt das Gerät, nicht automatisch alle Verbindungsstellen. Kabelenden, Sicherungshalter und Abzweige benötigen eine geeignete Abdichtung beziehungsweise einen geschützten Einbauort. Die langen Anschlussleitungen können helfen, diese Stellen aus dem feuchtebelasteten Bereich herauszuführen.
Verbraucher und Leitungswege gemeinsam beurteilen
Für die Auswahl zählen Dauerstrom, Einschaltstrom und Spannungsbedarf. Bei langen Leitungswegen ist der Spannungsabfall auf der 12-V-Seite zu beachten. Ein Verbraucher mit enger Unterspannungsgrenze kann empfindlich reagieren, obwohl der Wandler selbst korrekt arbeitet.
Die 5 A sind die maximale Dauerbelastung unter den vorgesehenen Temperaturbedingungen. Bei warmer Montage oder mehreren gleichzeitig aktiven Geräten kann eine größere Ausführung erforderlich sein.
Unterspannungsabschaltung ist kein angepasster Batterieschutz
Die festgelegte Abschaltung bei 13 V ist eine technische Betriebsgrenze des Wandlers. Sie ist keine auf eine 24-V-Batteriebank abgestimmte Entladeschutzschwelle. Soll die Versorgungsbatterie vor zu tiefer Entladung geschützt werden, muss dies durch eine passende übergeordnete Abschaltung erfolgen.
Für galvanisch getrennte Stromkreise oder das Laden einer 12-V-Batterie ist eine andere Geräteausführung erforderlich. Dieses Modell liefert eine feste Verbraucherspannung und arbeitet mit gemeinsamem Minuspotential.
