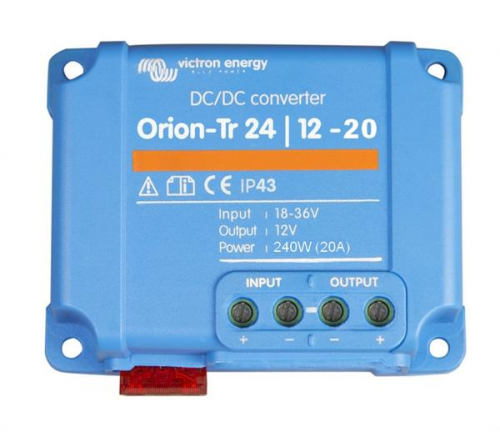

Victron Energy Orion-Tr 24/12-20A (240 W) – nicht isolierter DC-DC-Spannungswandler

Produkttyp DC-DC-Spannungswandler
Leistungsklasse laut Modellbezeichnung 240 W
Eingangsspannungsbereich 18–35 V DC
Ausgangsspannung 12,5 V DC, fest
Dauerausgangsstrom 20 A
Maximaler Ausgangsstrom laut Datenblatt 25 A; keine Zeitdauer angegeben
Wirkungsgrad 97 %
Leerlaufstrom < 35 mA
Galvanische Trennung Nein
Masseführung Eingangs- und Ausgangsminus intern verbunden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
DC-Anschlüsse Schraubklemmen
Maximaler Leiterquerschnitt 6 mm²
Abmessungen H × B × T 73 × 94 × 45 mm
Gewicht 0,25 kg

Gleichzeitigen Verbrauch und Einschaltströme erfassen

Die 20-A-Ausführung eignet sich für einen umfangreicheren 12-V-Hilfsstromkreis, sofern dessen Gesamtbedarf innerhalb der Dauerbelastbarkeit liegt. Bei mehreren Geräten zählt die Summe der gleichzeitig auftretenden Ströme.

Für Motorlasten und Geräte mit hohen Einschaltspitzen reicht die durchschnittliche Stromaufnahme nicht als Auswahlgrundlage. Ein kurzer Spannungseinbruch kann außerdem andere Geräte am selben Ausgang beeinflussen. Bei kritischen Verbrauchern ist deshalb zu prüfen, ob eine getrennte Versorgung sinnvoll ist.

Leitungswege und Verteilung berücksichtigen

Bei 20 A können längere Ausgangsleitungen einen deutlichen Spannungsabfall verursachen. Die feste Ausgangsspannung lässt sich nicht nachträglich erhöhen, um Leitungsverluste auszugleichen. Wandlerposition und Leitungsquerschnitt sollten deshalb gemeinsam geplant werden.

Für mehrere Abgänge ist eine geeignete Verteilung mit zum jeweiligen Kabel passender Absicherung vorzusehen. Leitungen, Sicherungen und Verteiler sind separat auszuwählen.

Passende Ausführung für die Anwendung

Das Modell ist für die unmittelbare Versorgung von Verbrauchern mit gemeinsamem Minuspotential gedacht. Für ein getrenntes Massekonzept ist eine galvanisch isolierte Ausführung erforderlich.

Zum Laden einer 12-V-Batterie wird ein DC-DC-Ladegerät mit passender Ladekennlinie benötigt. Bei feuchtebelasteter Montage kann eine IP67-Ausführung zweckmäßiger sein; deren Anschlussart und Ausgangsdaten sind gesondert zu prüfen.

Victron Datenblatt Orion-Tr DC-DC-Wandler, nicht isoliert – Englisch

Victron Anleitung Orion-Tr 24/12-5, -10, -15 und -20 – einschließlich Deutsch

Keywords

Victron Orion-Tr 24/12-20A, Spannungswandler 24 V auf 12 V, DC-DC-Wandler 240 W, 12,5 V 20 A, nicht isolierter Konverter, 12-V-Hilfsversorgung

Meta-Titel

Victron Orion-Tr 24/12-20A 240 W – nicht isolierter Wandler

Meta-Beschreibung

Victron Orion-Tr 24/12-20A mit 12,5 V Ausgang, 20 A Dauerstrom und 97 % Wirkungsgrad. Kompakter DC-DC-Wandler für 12-V-Verbraucher an 24-V-Anlagen.

Meta-Schlüsselwörter

Victron Orion-Tr 24/12-20A, DC-DC-Wandler 240 W, Spannungswandler 24/12 V, 20 A, 12,5 V, nicht isoliert

Shop-Titel

Victron Energy Orion IP67 24/12-20A (240 W) – wasserdichter, nicht isolierter DC-DC-Spannungswandler

Kurzbeschreibung

Der Victron Energy Orion IP67 24/12-20A versorgt 12-V-Verbraucher mit bis zu 20 A Dauerstrom aus einem 24-V-Gleichspannungsnetz. Er liefert feste 12 V und verarbeitet Eingangsspannungen von 15 bis 40 V. Vergossene Elektronik und ein Aluminiumgehäuse mit Schutzart IP67 ermöglichen den Einsatz unter erhöhten Feuchte- und Schmutzbelastungen. Die fest angeschlossenen Ein- und Ausgangsleitungen sind jeweils 1,8 m lang. Der Wandler arbeitet ohne galvanische Trennung.

Hauptbeschreibung

Geschützte 12-V-Versorgung am 24-V-Netz

Der Orion IP67 24/12-20A eignet sich für geeignete Hilfsverbraucher in Booten, Fahrzeugen und stationären Anlagen, wenn der Einbauort einen erhöhten Schutz gegen Umgebungsbedingungen verlangt.

Die Elektronik ist in Harz vergossen und durch ein Aluminiumgehäuse geschützt. Die Schutzart IP67 bezieht sich auf das Gerät. Kabelverbindungen, Sicherungshalter und zusätzliche Verteilpunkte müssen separat entsprechend ihrer Umgebung geschützt werden.

Fester 12-V-Ausgang mit 240 W

Am Ausgang stehen 12 V mit einer Toleranz von ± 3 % zur Verfügung. Der maximale Dauerstrom beträgt 20 A. Damit kann der Wandler einen größeren Verbraucher oder mehrere kleinere Geräte gemeinsam versorgen.

Der Eingangsspannungsbereich von 15 bis 40 V berücksichtigt die Veränderungen einer batteriegespeisten 24-V-Versorgung. Die Abschaltung bei 13 V und der Wiederanlauf bei 14 V sind technische Gerätegrenzen und keine auf eine 24-V-Batterie abgestimmten Entladeschutzschwellen.

Lange Anschlussleitungen

Zwei Eingangs- und zwei Ausgangsleitungen mit jeweils 1,8 m Länge sind fest am Gerät angebracht. Ihr Querschnitt beträgt 2,6 mm². Dadurch können Anschlussstellen häufig in einem besser geschützten Bereich untergebracht werden.

Zusätzliche Verlängerungen sind hinsichtlich Strombelastbarkeit und Spannungsabfall zu dimensionieren. Besonders auf der 12-V-Seite ist die tatsächlich am Verbraucher ankommende Spannung unter Last entscheidend.

Gemeinsame Masse und Schutzfunktionen

Eingangs- und Ausgangsseite sind nicht galvanisch getrennt. Die Minusverbindungen werden gemäß Anleitung zuerst hergestellt. Eine fehlerhafte Minusverbindung kann zu einer Ausgangsüberspannung führen.

Der Wandler ist kurzschlussfest und besitzt einen Überlastschutz mit automatischen Wiederanlaufversuchen. Nach Beseitigung der Überlast kann er den Betrieb selbstständig fortsetzen. Für den Verpolungsschutz ist eine externe Sicherung beziehungsweise ein geeigneter Schutzschalter erforderlich.

Temperaturabhängige Belastbarkeit

Der Wirkungsgrad beträgt 95 %. Die volle Nennbelastung ist bis 40 °C vorgesehen; darüber reduziert sich die zulässige Leistung um 3 % je Grad.

Der Betriebstemperaturbereich reicht von −40 bis +70 °C. Auch die vergossene Bauform benötigt eine ausreichende Wärmeabfuhr. Die obere Temperaturgrenze darf deshalb nicht mit uneingeschränkter Volllastfähigkeit gleichgesetzt werden.

Produkttyp DC-DC-Spannungswandler
Nennleistung 240 W
Eingangsspannungsbereich 15–40 V DC
Unterspannungsabschaltung 13 V
Wiedereinschaltung nach Unterspannung 14 V
Ausgangsspannung 12 V DC, fest
Ausgangsspannungstoleranz ± 3 %
Maximaler Dauerausgangsstrom 20 A
Wirkungsgrad 95 %
Leerlaufstrom bei 24 V Eingang 50 mA
Restwelligkeit und Rauschen 75 mV Spitze-Spitze
Galvanische Trennung Nein
Kurzschlussschutz Vorhanden
Überlastschutz Hiccup-Betrieb mit automatischem Wiederanlauf
Verpolungsschutz Mit externer Sicherung oder geeignetem Schutzschalter
Betriebstemperatur −40 bis +70 °C
Volle Nennbelastung Bis +40 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP67
Gehäuse Aluminium; Elektronik vergossen
DC-Anschlüsse Zwei Eingangs- und zwei Ausgangsleitungen
Länge der Anschlussleitungen 1,8 m
Leiterquerschnitt Eingang und Ausgang 2,6 mm²
Empfohlene Eingangssicherung laut Anleitung 15 A
Abmessungen H × B × T 74 × 74 × 32 mm
Gewicht 0,30 kg

Geeignet für erhöhte Feuchtebelastung

Diese Ausführung passt zu einer 24-V-Anlage, wenn 12-V-Verbraucher versorgt werden sollen und der Montageort für offene Schraubanschlüsse ungünstig ist. Die langen Kabel erleichtern die Verlagerung der Verbindungsstellen.

Die gesamte Installation muss jedoch zum Einsatzort passen. IP67 am Wandler ersetzt keine geschützten Kabelverbindungen und bedeutet keine Freigabe für beliebige dauerhafte Unterwassermontage.

Lastspitzen und gemeinsame Verbraucher berücksichtigen

Die 20 A gelten als maximaler Dauerstrom unter den vorgesehenen Temperaturbedingungen. Pumpen, Motoren und Geräte mit großen Eingangskondensatoren können beim Einschalten höhere Ströme benötigen.

Löst eine solche Last den Überlastschutz aus, werden auch weitere Verbraucher am selben Ausgang beeinflusst. Für empfindliche Elektronik kann deshalb eine eigene Versorgung sinnvoll sein.

Zubehör und alternative Funktionen

Die Anleitung nennt eine 15-A-Sicherung am Eingang. Sicherung, Halter und weitere Verbindungen sind separat passend zur Installation auszuwählen. Bei mehreren Ausgangskreisen kann zusätzlicher Leitungsschutz erforderlich sein.

Für galvanisch getrennte Stromkreise ist eine isolierte Ausführung notwendig. Soll eine Batterie geladen werden, ist ein Ladegerät mit geeigneter Kennlinie vorzusehen. Der feste 12-V-Ausgang dieses Wandlers dient der direkten Verbraucherversorgung.
