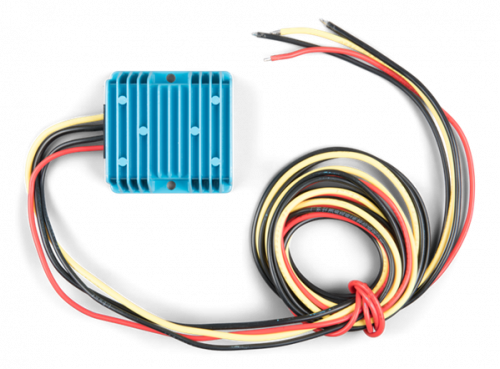

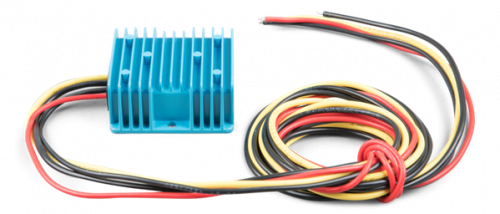

Victron Energy Orion IP67 24/12-10A (120 W) – wasserdichter, nicht isolierter DC-DC-Spannungswandler
Victron Energy Orion IP67 24/12-10A (120 W) – wasserdichter, nicht isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI241210260)
Geschützte Versorgung für 12-V-Geräte
Der Orion IP67 24/12-10A ist für Anwendungen geeignet, bei denen ein 12-V-Verbraucherkreis aus einer 24-V-Versorgung gespeist werden soll und der Montageort einen erhöhten Umgebungsschutz verlangt.

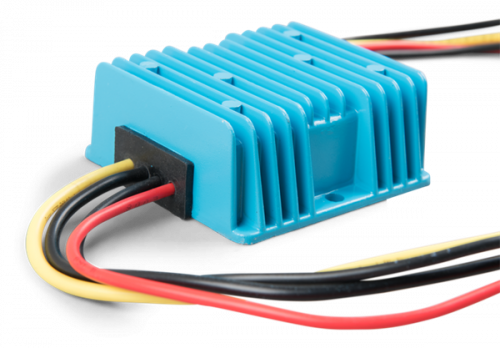

Die Elektronik ist in Harz eingebettet. Zusammen mit dem Aluminiumgehäuse schützt diese Bauweise die Bauteile gegen Wasser und Schmutz entsprechend IP67. Damit lässt sich der Wandler auch dort einsetzen, wo eine offene Anschlussbauform zusätzliche Schutzmaßnahmen erfordern würde.
Die Kabelverbindungen bleiben Teil der Installationsplanung. Ihre Abdichtung und mechanische Entlastung müssen zu den Bedingungen am Einbauort passen.
Stabiler 12-V-Ausgang bei wechselnder Eingangsspannung
Der Eingangsspannungsbereich von 15 bis 40 V bietet Reserve gegenüber den Spannungsveränderungen einer üblichen 24-V-Batterieversorgung. Der Ausgang ist auf 12 V festgelegt und liefert bis zu 10 A Dauerstrom.
Damit eignet sich das Gerät für passende Steuerungen, Kommunikationsgeräte, Beleuchtung und weitere Hilfsverbraucher. Die konkrete Last muss sowohl hinsichtlich des Dauerbedarfs als auch des Einschaltverhaltens innerhalb der verfügbaren Belastbarkeit liegen.
Der Wirkungsgrad beträgt 93 %. Bei 24 V Eingang nennt Victron einen Leerlaufstrom von 20 mA.
Anschluss über fest montierte Leitungen
Je zwei Eingangs- und Ausgangsleitungen mit 1,8 m Länge erlauben die Verbindung zu etwas entfernt liegenden Anschlusspunkten. Der Leiterquerschnitt beträgt auf beiden Seiten 1,5 mm².
Die Ausführung arbeitet mit gemeinsamem Minuspotential. Beim Anschluss werden zunächst die Minusleitungen verbunden. Danach folgen der positive Lastausgang und die positive Versorgung gemäß Anleitung. Eine fehlerhafte Minusverbindung kann Ausgangsüberspannung verursachen und ist deshalb besonders sorgfältig zu vermeiden.
Überlastverhalten und Absicherung
Der Wandler ist kurzschlussfest. Bei Überlast arbeitet er im Hiccup-Modus: Die Versorgung wird unterbrochen und in Abständen erneut versucht. Nach Beseitigung des Fehlers kann der normale Betrieb automatisch fortgesetzt werden.
Für den Verpolungsschutz ist eine externe Sicherung beziehungsweise ein geeigneter Schutzschalter erforderlich. Die Anschlussanleitung nennt für diese 10-A-Ausführung eine Eingangssicherung von 7,5 A. Sicherung und Halter sind separat passend zur Installation vorzusehen.
Temperatur und Wärmeabfuhr
Die volle Ausgangsbelastung ist bis 40 °C zulässig. Oberhalb dieser Temperatur wird die Leistung um 3 % je Grad reduziert. Der Betriebstemperaturbereich reicht insgesamt von −40 bis +70 °C.
Auch ein vergossenes, wasserdichtes Gerät benötigt eine geeignete Wärmeabfuhr. Eine zusätzliche Umhüllung oder der Einbau unmittelbar an einer Wärmequelle kann die nutzbare Dauerleistung reduzieren.
Produkttyp DC-DC-Spannungswandler
Nennleistung 120 W
Eingangsspannungsbereich 15–40 V DC
Unterspannungsabschaltung 13 V
Wiedereinschaltung nach Unterspannung 14 V
Ausgangsspannung 12 V DC, fest
Ausgangsspannungstoleranz ± 3 %
Maximaler Dauerausgangsstrom 10 A
Wirkungsgrad 93 %
Leerlaufstrom bei 24 V Eingang 20 mA
Restwelligkeit und Rauschen 75 mV Spitze-Spitze
Galvanische Trennung Nein
Überlastschutz Hiccup-Betrieb mit automatischer Wiederaufnahme nach Fehlerbeseitigung
Kurzschlussschutz Vorhanden
Verpolungsschutz Nur mit externer Sicherung oder geeignetem Schutzschalter
Betriebstemperatur −40 bis +70 °C
Volle Nennbelastung Bis +40 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP67
Gehäuse Aluminium; Elektronik vergossen
DC-Anschlüsse Zwei Eingangs- und zwei Ausgangsleitungen
Länge der Anschlussleitungen 1,8 m
Leiterquerschnitt Eingang und Ausgang 1,5 mm²
Empfohlene Eingangssicherung laut Anleitung 7,5 A
Abmessungen H × B × T 74 × 74 × 32 mm
Gewicht 0,30 kg
Für feuchtebelastete Montageorte
Diese Ausführung ist passend, wenn ein 12-V-Stromkreis mit bis zu 10 A aus einer 24-V-Anlage versorgt werden soll und ein erhöhter Schutz gegen Feuchtigkeit benötigt wird. Die langen Leitungen erleichtern es, Sicherung und Verbindungsstellen an einem geeigneteren Ort unterzubringen.
IP67 ist keine Freigabe für beliebige dauerhafte Unterwassermontage. Auch die fertige Installation muss hinsichtlich Kabelanschlüssen, mechanischer Befestigung und Wärmeabfuhr zur Umgebung passen.
Strombedarf und Spannungsabfall berücksichtigen
Bei mehreren Verbrauchern ist die gleichzeitig auftretende Last maßgeblich. Einschaltspitzen können den Überlastschutz auslösen und dadurch auch andere Geräte am selben Ausgang kurzzeitig abschalten.
Auf der 12-V-Seite wirken sich lange Leitungen besonders auf die am Verbraucher ankommende Spannung aus. Vorhandene Anschlussleitungen und zusätzliche Verlängerungen müssen deshalb gemeinsam betrachtet werden. Für empfindliche Geräte ist deren Mindestspannung auch bei voller Last einzuhalten.
Gemeinsame Masse und feste Spannung als Voraussetzungen
Der Wandler liefert feste 12 V und verbindet die Minuspotentiale. Für Verbraucher mit anderem Spannungsbedarf oder für ein getrenntes Massekonzept ist eine andere Ausführung notwendig.
Zum Laden einer 12-V-Batterie ist ein geeignetes DC-DC-Ladegerät erforderlich. Auch der Schutz der 24-V-Quellbatterie vor Tiefentladung muss gesondert geplant werden: Die interne Abschaltschwelle von 13 V ist eine technische Gerätegrenze und keine passende Entladeschutzschwelle für eine 24-V-Bank.
