Leistungsstarke Versorgung für einen 12-V-Verbraucherkreis
Der Orion IP67 24/12-100A eignet sich für Anlagen, in denen ein größerer Teil der Verbraucher mit 12 V arbeitet, während die Energieversorgung auf 24 V basiert.
Die Ausgangsleistung von 1200 W kann für mehrere passende Verbraucher oder einen entsprechend leistungsstarken Einzelverbraucher genutzt werden. Dabei ist stets der gleichzeitig auftretende Bedarf maßgeblich. Für Motorlasten sind zusätzlich die Anlaufströme zu prüfen.
Geregelte Ausgangsspannung

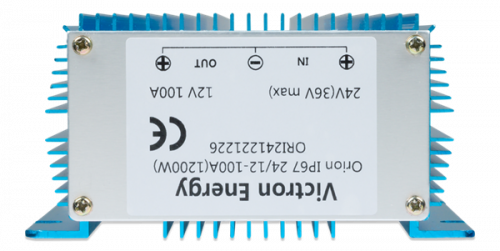

Die Ausgangsspannung beträgt 12 V mit einer Toleranz von ± 3 %. Sie ist fest vorgegeben. Der Wandler ist damit für die unmittelbare Versorgung geeigneter Geräte ausgelegt.
Der zulässige Eingangsbereich reicht von 18 bis 35 V. Die interne Unterspannungsabschaltung erfolgt bei 15 V, der Wiederanlauf bei 16 V. Diese Grenzen schützen den Gerätebetrieb, ersetzen aber keine auf die verwendete 24-V-Batterie abgestimmte Entladeüberwachung.
Vergossene Elektronik und IP67

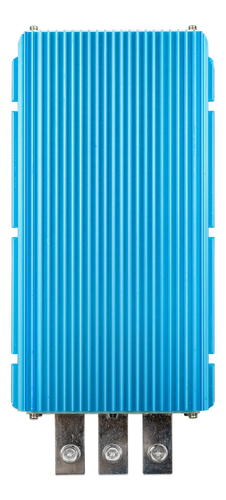

Das Aluminiumgehäuse und die vergossene Elektronik schützen das Gerät gegen anspruchsvolle Umgebungsbedingungen. Schutzart IP67 ist insbesondere bei feuchte- oder schmutzbelasteten Einbauorten relevant.
Die Anschlussbolzen und angeschlossenen Leitungen müssen trotzdem fachgerecht gegen Kurzschluss, mechanische Belastung und die jeweilige Umgebung geschützt werden. Die Schutzart des Wandlers allein bestimmt nicht den Schutz der gesamten Verteilung.
M6-Anschlüsse für hohe Ströme

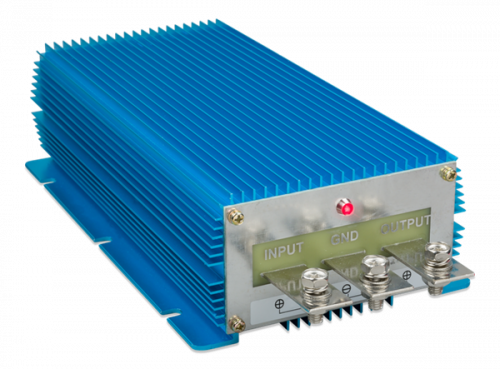

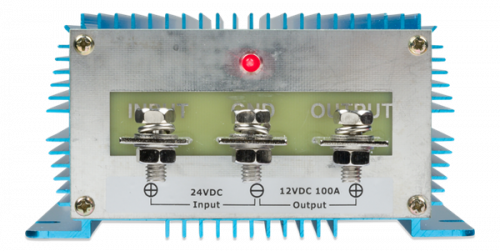

Der Leistungsanschluss erfolgt über M6-Bolzen. Dafür werden geeignete Kabelschuhe und passend dimensionierte Leitungen benötigt.
Bei bis zu 100 A auf der Ausgangsseite sind geringe Übergangswiderstände und kurze Leitungswege besonders wichtig. Die Minusverbindung muss zuverlässig ausgeführt sein. Laut Anleitung werden zuerst die Minusleitungen, anschließend der Ausgang und zuletzt die positive Versorgung angeschlossen.
Schutzfunktionen und Temperaturverhalten
Der Wandler ist kurzschlussfest und arbeitet bei Überlast mit automatischen Wiederanlaufversuchen. Der Verpolungsschutz setzt eine externe Sicherung oder einen geeigneten Schutzschalter voraus. Victron nennt für den Eingang eine Sicherung von 63 A.
Die volle Ausgangsbelastung ist bis 40 °C vorgesehen. Darüber sinkt die zulässige Leistung um 3 % je Grad. Der Wirkungsgrad von 96 % begrenzt die Verluste, dennoch ist bei dieser Leistungsklasse eine geeignete Wärmeabfuhr erforderlich.
