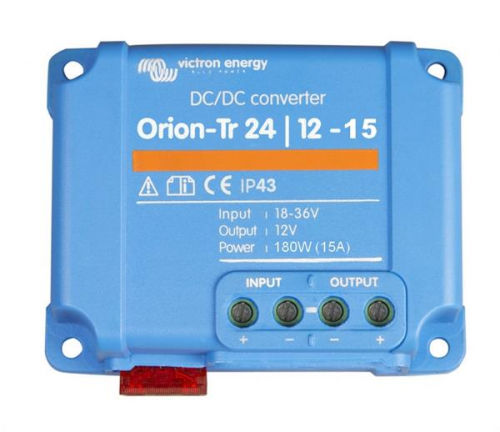

Victron Energy Orion-Tr 24/12-15A (180 W) – nicht isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 24/12-15A (180 W) – nicht isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI241215200)
Leistungsfähige 12-V-Hilfsversorgung am 24-V-Netz
Mit dem Orion-Tr 24/12-15A lassen sich geeignete 12-V-Geräte in ein vorhandenes 24-V-System integrieren. Der Wandler kann einen einzelnen größeren Verbraucher oder mehrere kleinere Stromkreise versorgen, solange deren gleichzeitige Belastung innerhalb der Gerätegrenzen bleibt.
Die Versorgung erfolgt über das gesamte 24-V-Netz. Bei einer aus zwei Batterien aufgebauten Anlage entfällt dadurch ein einseitiger 12-V-Abgriff, der einzelne Batterien unterschiedlich stark entladen würde.
Geregelter Ausgang mit 15 A Dauerstrom
Am Ausgang stehen feste 12,5 V bereit. Dieser Wert eignet sich für viele Geräte, die für den Betrieb an einem nominalen 12-V-Bordnetz vorgesehen sind. Die zulässige Versorgungsspannung des konkreten Verbrauchers bleibt für den Anschluss entscheidend.
Der Dauerstrom beträgt 15 A. Victron nennt zusätzlich 20 A als maximalen Ausgangsstrom, ohne dafür eine Zeitdauer festzulegen. Für eine dauerhafte Lastplanung gilt deshalb die 15-A-Angabe. Geräte mit hohen Einschaltströmen müssen anhand ihres tatsächlichen Startverhaltens beurteilt werden.
Hoher Wirkungsgrad und temperaturabhängige Belastbarkeit
Die synchrone Gleichrichtung ermöglicht 97 % Wirkungsgrad. Das reduziert die Verluste bei regelmäßig oder dauerhaft betriebenen Hilfsnetzen.
Trotzdem benötigt der Wandler einen belüfteten Einbauort. Bei hoher Last entsteht Wärme, die an die Umgebung abgegeben werden muss. Oberhalb von 40 °C reduziert sich die zulässige Leistung um 3 % je Grad. Der Betrieb ist innerhalb von −20 bis +55 °C vorgesehen.
Für Einbauten in warmen Technikbereichen sollte daher die verfügbare Belastbarkeit unter den tatsächlichen Umgebungsbedingungen berücksichtigt werden.
Gemeinsame Masse und zuverlässige Minusverbindung
Eingangs- und Ausgangsminus sind intern miteinander verbunden. Der Wandler passt zu Anlagen mit gemeinsamem Minuspotential; eine elektrische Trennung des Verbraucherkreises stellt er nicht her.
Bei der Installation wird zuerst die Minusversorgung angeschlossen. Eine mangelhafte Minusverbindung kann nach Herstellerhinweis eine Überspannung am Ausgang verursachen. Die Qualität der Anschlussstellen ist deshalb ebenso wichtig wie ein ausreichender Leiterquerschnitt.
Anschluss und Gehäuse
Die Schraubklemmen nehmen Leiter bis 6 mm² auf. Dieser Wert beschreibt die Anschlussmöglichkeit, nicht automatisch den für jede Leitungslänge geeigneten Querschnitt.
Das Gehäuse misst 73 × 94 × 45 mm und wiegt 250 g. Bei nach unten gerichteten Klemmen gilt Schutzart IP43. Für den Montageplatz sind trockene Bedingungen und ausreichende Luftzirkulation vorzusehen. Bei stärkerer Feuchtebelastung ist eine entsprechend geschützte Bauform erforderlich.
Produkttyp DC-DC-Spannungswandler
Leistungsklasse laut Modellbezeichnung 180 W
Eingangsspannungsbereich 18–35 V DC
Ausgangsspannung 12,5 V DC, fest
Dauerausgangsstrom 15 A
Maximaler Ausgangsstrom laut Datenblatt 20 A; keine Zeitdauer angegeben
Wirkungsgrad 97 %
Leerlaufstrom < 35 mA
Galvanische Trennung Nein
Masseführung Eingangs- und Ausgangsminus intern verbunden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
DC-Anschlüsse Schraubklemmen
Maximaler Leiterquerschnitt 6 mm²
Abmessungen H × B × T 73 × 94 × 45 mm
Gewicht 0,25 kg
Für mehrere Verbraucher oder höhere Dauerlast
Die 15-A-Ausführung ist sinnvoll, wenn ein kleineres 5- oder 10-A-Modell für den gleichzeitig auftretenden Bedarf nicht ausreicht. Bei einer gemeinsamen Versorgung mehrerer Geräte muss berücksichtigt werden, welche Lasten zusammen auftreten können.
Eine Pumpe, ein Funkgerät im Sendebetrieb oder das gleichzeitige Einschalten mehrerer Geräte kann kurzzeitig erheblich mehr Strom verlangen als der normale Betrieb. Die maximale Stromangabe von 20 A sollte ohne bestätigte Zeitbedingungen nicht als feste Anlaufreserve behandelt werden.
Leitungsverluste und Verteilung einplanen
Bei 15 A Ausgangsstrom kann ein längerer Leitungsweg einen relevanten Spannungsabfall verursachen. Deshalb sollten Wandlerposition, Leitungsquerschnitt und Verbraucherstandort gemeinsam geplant werden. Die Ausgangsspannung ist fest und lässt sich nicht zum Ausgleich langer Leitungen erhöhen.
Werden mehrere Stromkreise gespeist, ist eine geeignete Verteilung mit zur jeweiligen Leitung passender Absicherung sinnvoll. Sicherungen, Halter, Leitungen und Verteiler sind separat auf die Installation abzustimmen.
Passende Geräteklasse auswählen
Das Modell eignet sich für die direkte Versorgung von Verbrauchern mit gemeinsamem Minuspotential. Wenn Eingang und Ausgang elektrisch getrennt bleiben sollen, ist ein galvanisch isolierter Wandler erforderlich.
Für die Ladung einer 12-V-Batterie sollte ein DC-DC-Ladegerät mit geeignetem Ladeprofil gewählt werden. Soll der Ausgang auf einen anderen Spannungswert eingestellt oder die Versorgung über einen eigenen Remote-Anschluss gesteuert werden, ist eine entsprechend ausgestattete Orion-Ausführung zu prüfen.
Temperaturreserve berücksichtigen
Die 15 A sind unter den vorgesehenen Betriebsbedingungen zu verstehen. Bei warmem Einbauort und dauerhaft hoher Last ist die temperaturbedingte Leistungsreduzierung einzurechnen.
Ein größeres Modell kann sinnvoll sein, wenn die Anlage regelmäßig nahe an der Dauerstromgrenze arbeitet oder weitere Verbraucher hinzukommen sollen. Ein ausreichend belüfteter Montageplatz bleibt auch bei größerer Ausführung erforderlich.
