12-V-Versorgung für größere Verbrauchergruppen
Der Orion 24/12-60 stellt innerhalb einer 24-V-Anlage einen leistungsfähigen 12-V-Ausgang bereit. Damit lassen sich geeignete Verbraucher gemeinsam versorgen, ohne eine zusätzliche 12-V-Batterie allein für die Spannungsanpassung vorzusehen.
Die Energie wird aus dem gesamten 24-V-System entnommen. Bei einer Batteriebank aus zwei in Reihe geschalteten 12-V-Batterien entfällt damit ein einseitiger Abgriff, der die Batterien unterschiedlich belasten würde.
Feste Ausgangsspannung von 13,2 V
Der Ausgang ist auf 13,2 V festgelegt und nicht einstellbar. Diese Spannung passt zu vielen Geräten für ein nominales 12-V-Bordnetz. Die konkrete Spannungsfreigabe der angeschlossenen Geräte bleibt entscheidend.
Der Dauerstrom beträgt 60 A. Zusätzlich nennt Victron maximal 70 A, ohne eine Zeitdauer anzugeben. Für die dauerhafte Auslegung ist deshalb die 60-A-Angabe zu verwenden. Hohe Anlaufströme müssen anhand des jeweiligen Verbrauchers beurteilt werden.
Temperaturgesteuerte Kühlung
Ein Lüfter unterstützt die Wärmeabfuhr abhängig von der Gerätetemperatur. Der Wirkungsgrad beträgt 95 %.
Die zulässige Umgebungstemperatur reicht von −20 bis +55 °C. Oberhalb von 40 °C reduziert sich die Leistung um 3 % je Grad. Die Lüfterkühlung hebt diese Einschränkung nicht auf. Freie Luftwege und Abstand zu weiteren Wärmequellen sind für länger anhaltende hohe Last wichtig.
Fernsteuerung und gemeinsames Minuspotential
Über Remote Ein/Aus lässt sich der Wandler durch einen externen Schalter oder ein geeignetes Steuersignal aktivieren. Die Bedienung kann dadurch an einen gewünschten Betriebszustand gekoppelt werden.
Ein- und Ausgang sind nicht galvanisch getrennt. Die Minuspotentiale gehören zu einem gemeinsamen Stromkreis. Für eine elektrisch getrennte Verbraucherversorgung wird eine isolierte Ausführung benötigt.
Anschluss und Einsatzgrenzen

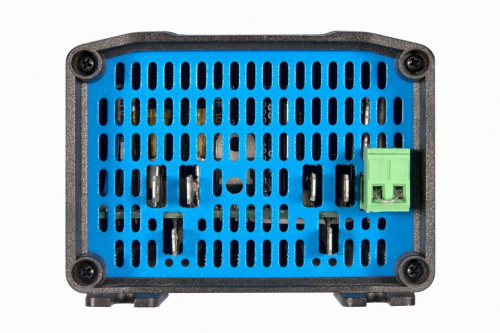

Der Leistungsanschluss erfolgt über doppelte 6,3-mm-Flachsteckkontakte. Die Kontaktanordnung und die dazugehörige Leitungsführung müssen für den hohen Betriebsstrom fachgerecht genutzt werden. Geeignete Crimpverbindungen und eine mechanische Entlastung der Leitungen sind wesentlich.
Dieses Modell ist laut Datenblatt weder für die Pufferladung einer Batterie noch für den Parallelbetrieb vorgesehen. Sein Einsatzbereich ist die direkte Versorgung geeigneter Verbraucher mit fester Spannung.
