Geregelte 12-V-Versorgung innerhalb einer 24-V-Anlage

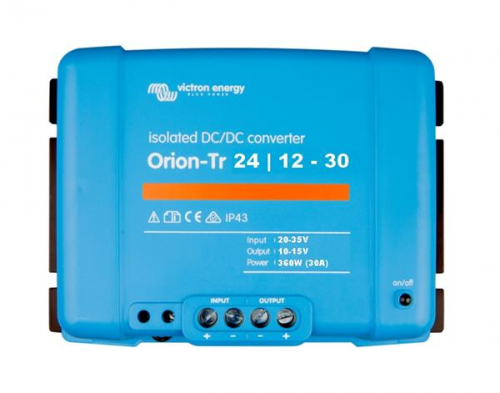

Der Orion-Tr 24/12-30A versorgt geeignete 12-V-Geräte aus einer vorhandenen 24-V-Quelle. Er eignet sich beispielsweise für Steuerungen, Kommunikationsgeräte und weitere Verbraucher, deren gemeinsamer Leistungsbedarf innerhalb der Gerätegrenzen liegt.
Der Eingangsbereich reicht von 16 bis 35 V. Am Ausgang stehen nominal 12,2 V bereit. Durch die regelbare Ausgangsspannung kann der Wandler an unterschiedliche Versorgungsanforderungen angepasst werden.
Einstellbarer Ausgang von 10 bis 15 V
Die Ausgangsspannung wird am Gerät eingestellt. Vor dem Anschluss ist der zulässige Spannungsbereich aller nachgeschalteten Geräte zu prüfen.
Wird der Ausgang oberhalb der nominalen Spannung betrieben, erhöht sich auch die Mindest-Eingangsspannung, die für eine stabile Regelung erforderlich ist. Zusätzlich muss die eingestellte Spannung zur verfügbaren Ausgangsleistung passen. Die Stromangabe von 30 A darf deshalb nicht unabhängig von Spannung und Temperatur betrachtet werden.
Galvanische Trennung für eigenständige Massekreise
Die elektrische Trennung zwischen Eingang und Ausgang ermöglicht eine unabhängige Masseführung des 12-V-Verbraucherkreises. Victron nennt eine Isolationsangabe von 200 V DC zwischen Eingang, Ausgang und Gehäuse.
Für eine durchgängige Trennung müssen auch andere Verbindungen berücksichtigt werden. Gemeinsame Signalmasse, Datenleitungen oder zusätzliche Stromversorgungen können die beiden Kreise außerhalb des Wandlers wieder verbinden.
Fernsteuerung und Schutzfunktionen
Über Remote Ein/Aus lässt sich die Versorgung mit einem kleinen Schalter oder einer geeigneten Steuerung aktivieren. Bei Abschaltung über diesen Eingang beträgt die Stromaufnahme weniger als 200 µA. Das ist für nur zeitweise benötigte Hilfsstromkreise vorteilhaft.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Die interne Eingangssicherung ist nicht austauschbar. Die Anschlussleitungen benötigen zusätzlich eine zur Installation passende Absicherung.
Dauerleistung und Einbau
Die Dauerleistung beträgt 430 W bei 25 °C und 360 W bei 40 °C. Oberhalb von 40 °C wird die zulässige Leistung weiter reduziert. Für einen dauerhaft belasteten Einbau ist daher die tatsächliche Temperatur am Montageort entscheidend.
Schraubklemmen nehmen Leiter bis 16 mm² auf. Schutzart IP43 gilt bei nach unten gerichteten Klemmen. Ein trockener, belüfteter Einbauplatz unterstützt die Wärmeabfuhr.
