Leistungsstarker Ausgang für 12-V-Verbraucher

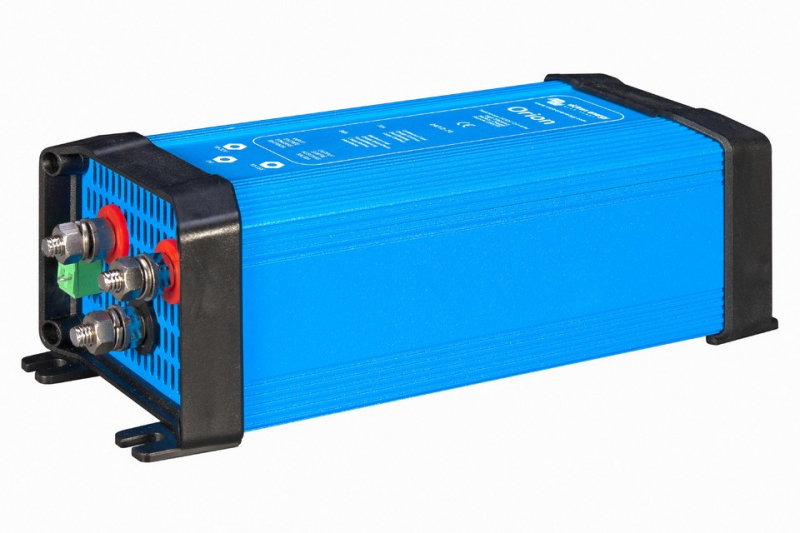

Der Orion 24/12-80 versorgt geeignete 12-V-Geräte aus einer 24-V-Quelle mit 18 bis 35 V Eingangsspannung. Er kann einen größeren Einzelverbraucher oder eine entsprechend ausgelegte Verbrauchergruppe versorgen.
Die 80 A beschreiben den Dauerausgangsstrom unter den vorgesehenen Betriebsbedingungen. Victron nennt zusätzlich maximal 90 A, ohne eine Zeitdauer festzulegen. Für die dauerhafte Planung ist die 80-A-Angabe maßgeblich.
Ausgangsspannung an die Anwendung anpassen
Über ein Potentiometer wird die Spannung zwischen 10 und 15 V eingestellt. Die Werkseinstellung beträgt 13,2 V.
Das erlaubt die Anpassung an den tatsächlichen Spannungsbedarf des Verbraucherkreises. Alle gemeinsam angeschlossenen Geräte müssen den eingestellten Wert vertragen. Die Spannungseinstellung ersetzt keine angemessene Leitungsdimensionierung; große Leitungsverluste sollten über Querschnitt und Leitungsweg begrenzt werden.
M6-Anschlüsse und gemeinsame Masse

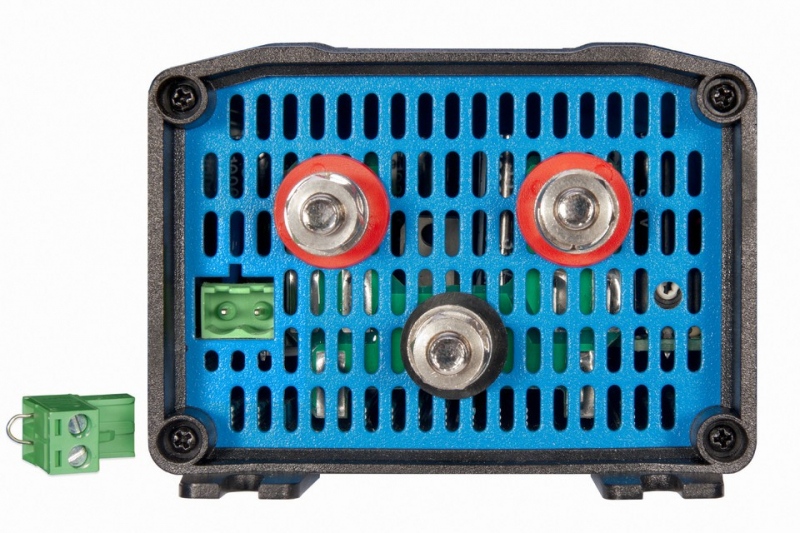

Diese Ausführung besitzt M6-Anschlussbolzen für die Leistungsleitungen. Geeignete Kabelschuhe ermöglichen eine feste Verbindung zur Stromverteilung.
Ein- und Ausgang sind nicht galvanisch getrennt. Die gemeinsame Minusführung muss zur gesamten Anlage passen. Bei hohen Ausgangsströmen sind insbesondere ausreichend dimensionierte Rückleitungen und geringe Übergangswiderstände wichtig.
Fernsteuerung und Lüfterkühlung
Remote Ein/Aus ermöglicht das Schalten über einen externen Steuerkontakt. Die Versorgung kann damit gezielt freigegeben werden, ohne den gesamten Betriebsstrom über einen Bedienungsschalter zu führen.
Der temperaturgesteuerte Lüfter unterstützt die Kühlung. Der Wirkungsgrad beträgt 92 %. Ein freier Luftstrom und ein trockener, geschützter Einbauort sind erforderlich. Oberhalb von 40 °C reduziert sich die zulässige Leistung um 3 % je Grad.
Pufferladung und Parallelbetrieb
Victron gibt diese einstellbare Ausführung für die Pufferladung einer geeigneten Batterie frei. Voraussetzung ist eine zur Batterie passende Konstantspannung. Eine automatische mehrstufige Ladekennlinie ist nicht integriert.
Für höhere Ausgangsströme können nach Herstellerangabe bis zu fünf geeignete Einheiten parallel betrieben werden. Ausgangseinstellungen, Leitungen und Absicherungen müssen dafür aufeinander abgestimmt sein.
