Geregelte 12-V-Batterieladung aus einer 24-V-Anlage
Der Orion-Tr Smart 24/12-30A ermöglicht die Versorgung einer separaten 12-V-Verbraucherbank über eine vorhandene 24-V-Starter- oder Bordversorgung.
Der Eingangsbereich reicht von 16 bis 35 V. Die Ladeparameter werden innerhalb von 10 bis 15 V auf die Verbraucherbank abgestimmt. Dadurch lässt sich eine Batterie mit einer anderen Systemspannung als die Lichtmaschinenanlage kontrolliert nachladen.
Anpassbare Ladekennlinie
Der Ladeablauf umfasst Hauptladung, Absorption und Erhaltungsladung. Bei Bleibatterien unterstützt die adaptive Absorptionszeit die Anpassung an die vorausgegangene Entladung.
Für Lithiumbatterien werden geeignete Spannungs- und Zeitwerte eingestellt. Die Anforderungen der Verbraucherbank stehen dabei im Mittelpunkt. Ihre zulässigen Ladeströme, Spannungsgrenzen und BMS-Freigaben müssen eingehalten werden.
Im alternativen Konstantspannungsmodus wird eine feste Ausgangsspannung bereitgestellt. Dieser Modus eignet sich für die unmittelbare Versorgung passender Geräte.

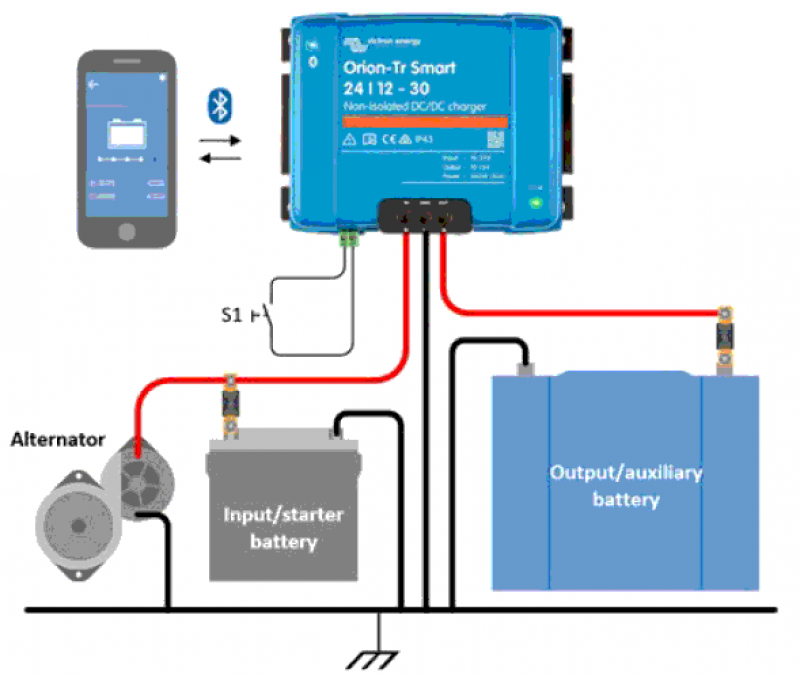

Gemeinsames Minuspotential
Bei dieser Ausführung sind Eingangs- und Ausgangsminus elektrisch verbunden. Sie passt zu Anlagen, in denen Starter- und Verbraucherkreis eine gemeinsame Masse verwenden dürfen.
Soll die Verbraucherbank galvanisch getrennt bleiben, ist die isolierte Modellvariante erforderlich. Diese Entscheidung betrifft die gesamte Installation einschließlich weiterer Ladegeräte, Messgeräte und Datenverbindungen.
Automatische und externe Freigabe
Die Motorabschaltungserkennung wertet die Eingangsspannung aus und kann den Ladebetrieb an die Lichtmaschinenversorgung anpassen. Ihre Einstellungen müssen zu den tatsächlichen Spannungsverhältnissen und Leitungsverlusten passen.
Über Remote Ein/Aus ist zusätzlich eine externe Freigabe möglich. Damit kann beispielsweise ein geeignetes BMS die Ladung unterbrechen. Das Ladegerät ersetzt dabei weder das BMS noch die Prüfung der verfügbaren Lichtmaschinenleistung.
Bluetooth und thermische Auslegung
VictronConnect ermöglicht über das integrierte Bluetooth die Konfiguration und Anzeige von Betriebszustand und Spannungen. Eingangs- und Ausgangsstrom werden nicht angezeigt. Ein VE.Direct-Anschluss ist nicht vorhanden.

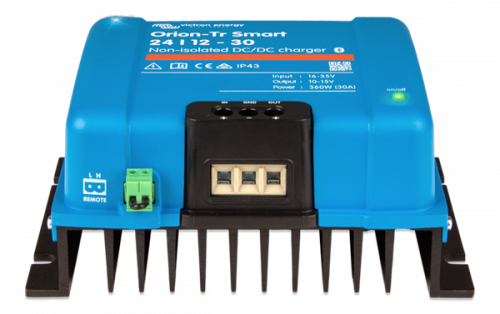

Bei 25 °C beträgt die Dauerleistung 430 W, bei 40 °C 360 W. Die erreichbare Stromstärke hängt deshalb von Ladespannung und Temperatur ab. Für die Montage sind ausreichende Belüftung und nach unten gerichtete Klemmen vorgesehen.
