Separate 12-V-Versorgung aus einer 24-V-Quelle

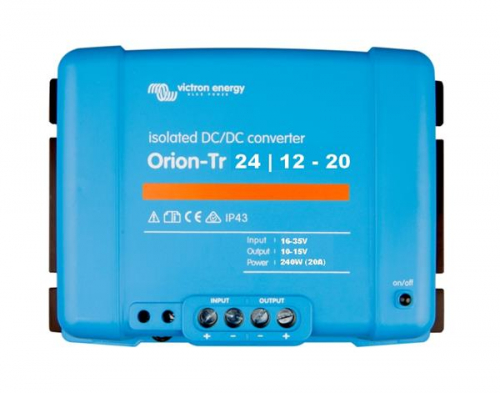

Der Orion-Tr 24/12-20A eignet sich für Anlagen, in denen Steuerungen, Kommunikationsgeräte oder andere geeignete Verbraucher eine niedrigere Versorgungsspannung benötigen.
Der Eingangsbereich beträgt 16 bis 35 V. Die nominale Ausgangsspannung liegt bei 12,2 V und kann am Gerät an die Anforderungen des Verbrauchers angepasst werden. Dadurch lässt sich innerhalb einer 24-V-Anlage ein eigenständiger 12-V-Verbraucherkreis aufbauen.
Einstellbare Ausgangsspannung
Der Einstellbereich von 10 bis 15 V ermöglicht die Anpassung an unterschiedliche Geräte. Vor dem Anschluss wird die Spannung auf einen Wert innerhalb des zulässigen Verbraucherbereichs eingestellt.
Bei einer Einstellung oberhalb der nominalen Ausgangsspannung erhöht sich auch die Mindest-Eingangsspannung, die für eine stabile Ausgangsregelung benötigt wird. Eine höhere Ausgangsspannung ist außerdem gemeinsam mit der verfügbaren Leistung zu betrachten; der angegebene Ausgangsstrom steht nicht bei jeder Spannung und Temperatur unverändert zur Verfügung.
Galvanische Trennung
Der Wandler unterbricht die direkte leitende Verbindung zwischen Eingang und Ausgang. Der Verbraucherkreis kann deshalb mit einem unabhängigen Massepotential betrieben werden.
Für eine durchgängige Trennung müssen weitere Verbindungen berücksichtigt werden. Nicht isolierte Datenleitungen, gemeinsame Signalmasse oder zusätzliche Versorgungsgeräte können außerhalb des Wandlers eine elektrische Verbindung herstellen.
Remote Ein/Aus und Schutzfunktionen
Über den Fernsteueranschluss lässt sich der Wandler mit einem kleinen Schalter oder einem geeigneten Steuersignal aktivieren. Bei Abschaltung über Remote sinkt die Stromaufnahme auf weniger als 200 µA.
Das Gerät ist kurzschlussfest und reduziert bei hoher Temperatur seine Belastbarkeit. Die interne Eingangssicherung ist nicht austauschbar. Die Anschlussleitungen benötigen weiterhin einen zur Installation passenden äußeren Leitungsschutz.
Leistung und Einbau
Bei 25 °C beträgt die Dauerleistung 300 W, bei 40 °C 240 W. Oberhalb von 40 °C ist eine weitere Reduzierung vorgesehen.
Die Schraubklemmen nehmen Leiter bis 16 mm² auf. Schutzart IP43 gilt bei nach unten gerichteten Klemmen. Ein trockener, belüfteter Montageort ist besonders bei längerem Betrieb unter hoher Last wichtig.
