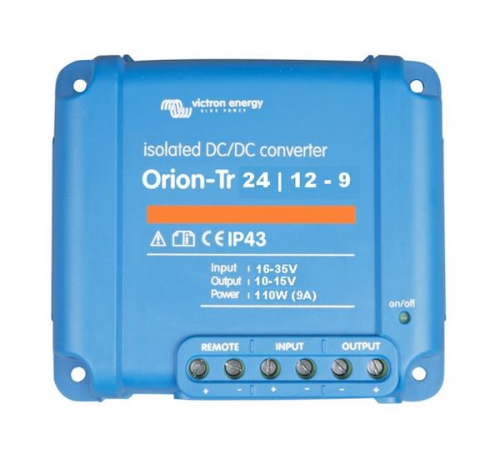

Victron Energy Orion-Tr 24/12-9A (110 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 24/12-9A (110 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI241210110)
Getrennter 12-V-Verbraucherkreis am 24-V-Netz
Der Orion-Tr 24/12-9A eignet sich für Anlagen, in denen einzelne Verbraucher eine niedrigere Spannung benötigen und gleichzeitig elektrisch von der übergeordneten Versorgung getrennt bleiben sollen.
Der Eingangsbereich von 16 bis 35 V berücksichtigt unterschiedliche Betriebszustände einer 24-V-Batterieanlage. Am Ausgang stehen nominal 12,2 V bereit. Damit können geeignete Anzeigen, Steuerungen, Kommunikationsgeräte und andere Hilfsverbraucher versorgt werden.
Ausgangsspannung an die Anwendung anpassen
Der Bereich von 10 bis 15 V erlaubt eine Einstellung auf den vorgesehenen Verbraucher. Vor der Inbetriebnahme wird die Spannung auf einen Wert innerhalb dessen zulässigen Eingangsbereichs eingestellt.
Die Ausgangsspannungstoleranz beträgt ± 0,2 V, das angegebene Ausgangsrauschen 2 mV RMS. Für empfindliche Elektronik sind diese Werte zusammen mit deren Anforderungen an Versorgungsspannung und Leitungsführung zu betrachten.
Eine Erhöhung über die nominale Ausgangsspannung hebt auch die Mindest-Eingangsspannung an, ab der der eingestellte Wert stabil gehalten werden kann.
Galvanische Trennung und Fernabschaltung
Ein- und Ausgang sind galvanisch getrennt. Der 12-V-Kreis kann dadurch mit einer unabhängigen Masseführung aufgebaut werden. Das ist insbesondere dann nützlich, wenn eine direkte Verbindung zwischen Versorgungsmasse und Gerätemasse vermieden werden soll.
Der Remote-Anschluss erlaubt das Schalten über einen kleinen Steuerkontakt. Im deaktivierten Zustand beträgt die Stromaufnahme weniger als 200 µA. Das bietet sich für Hilfsverbraucher an, die nur bei bestimmten Betriebszuständen benötigt werden.
Auch externe Verbindungen müssen zur gewünschten Isolation passen. Eine gemeinsame Signalmasse kann die Trennung außerhalb des Wandlers wieder aufheben.
Temperaturabhängige Dauerleistung
Bei diesem Modell ist die Unterscheidung zwischen 25 und 40 °C besonders wichtig: Die Dauerleistung sinkt von 110 auf 85 W. Die Angabe von 9 A gilt bei nominaler Ausgangsspannung und 25 °C.
Für einen warmen Schaltschrank oder Technikraum ist deshalb die reduzierte Leistung maßgeblich. Oberhalb von 40 °C ist eine weitere Reduzierung um 3 % je Grad vorgesehen.
Schutz und mechanischer Einbau
Der Wandler ist kurzschlussfest und gegen hohe Temperaturen geschützt. Er besitzt eine interne, nicht austauschbare Eingangssicherung. Der äußere Leitungsschutz wird passend zur Installation ausgelegt.

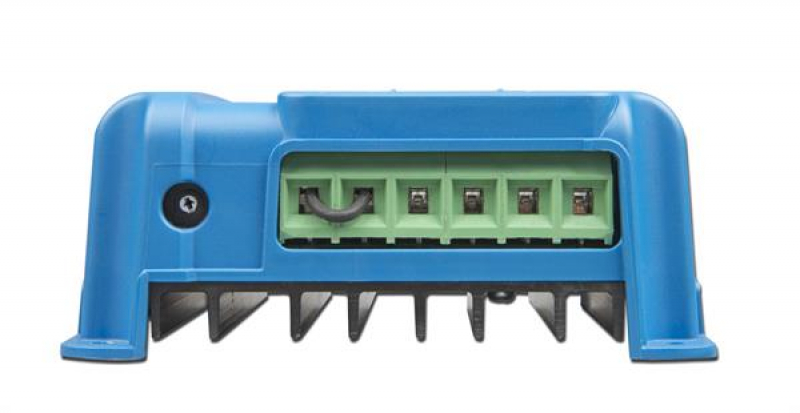

Schraubklemmen erlauben Leiter bis 6 mm². Die Schutzart IP43 gilt bei nach unten gerichteten Klemmen. Mit 100 × 113 × 47 mm lässt sich das Gerät in kompakte Versorgungsaufbauten integrieren, sofern genügend Platz für Kabelanschluss und Wärmeabfuhr bleibt.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 16–35 V DC
Unterspannungsabschaltung 14 V
Wiedereinschaltung nach Unterspannung 15 V
Nominale Ausgangsspannung 12,2 V
Einstellbereich der Ausgangsspannung 10–15 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 25 °C 9 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 12,5 A
Dauerausgangsleistung bei 25 °C 110 W
Dauerausgangsleistung bei 40 °C 85 W
Wirkungsgrad 85 %
Leerlaufstrom am Eingang < 40 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Interne Eingangssicherung Vorhanden, nicht austauschbar
Betriebstemperatur −20 bis +55 °C
Zusätzliche Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 6 mm²
Abmessungen H × B × T 100 × 113 × 47 mm
Gewicht 0,42 kg
Isolation als Auswahlkriterium
Dieses Modell ist passend, wenn die 12-V-Versorgung elektrisch vom 24-V-Netz getrennt werden soll. Gegenüber einem einfachen nicht isolierten Abwärtswandler bietet es zusätzlich eine einstellbare Ausgangsspannung und Remote Ein/Aus.
Die galvanische Trennung sollte Bestandteil eines geplanten Massekonzepts sein. Bei Geräten mit weiteren Versorgungen oder Datenverbindungen ist zu prüfen, ob diese Verbindungen eine getrennte Masseführung erlauben.
Nicht allein mit 110 W planen
Für die Auswahl zählt die Temperatur am tatsächlichen Montageort. Wenn dauerhaft mit etwa 40 °C zu rechnen ist, stehen laut Datenblatt 85 W zur Verfügung. Eine Last, die bei kühler Umgebung noch innerhalb der Nennleistung liegt, kann unter diesen Bedingungen bereits zu groß sein.
Kurzzeitige Lastspitzen sind mit dem zulässigen Spitzenstrom und dessen Zeitgrenze abzugleichen. Für längere Anlaufvorgänge oder dauerhaft höhere Lasten ist ein leistungsstärkeres Modell erforderlich.
Spannungsversorgung, Batterie und Zubehör unterscheiden
Der Orion-Tr 24/12-9A ist eine regelbare Stromversorgung für Verbraucher. Zum Laden einer 12-V-Batterie sollte ein DC-DC-Ladegerät mit geeigneter Kennlinie gewählt werden. Die Möglichkeit, den Ausgang auf eine typische Ladespannung einzustellen, ersetzt keine Laderegelung.
Für den Einbau werden passende Leitungen und Sicherungen benötigt. Ein optionaler Schalter kann den Remote-Eingang bedienen. Wenn die Quellbatterie gezielt vor Tiefentladung geschützt werden soll, ist eine geeignete Abschaltung einzuplanen; die technische Unterspannungsgrenze des Wandlers ist dafür nicht als batteriespezifische Schutzschwelle ausgelegt.
