Einstellbare 12-V-Versorgung

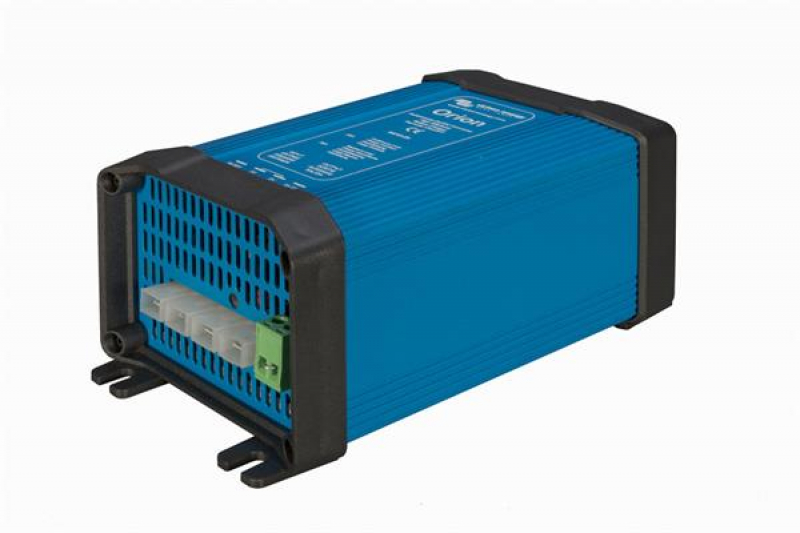

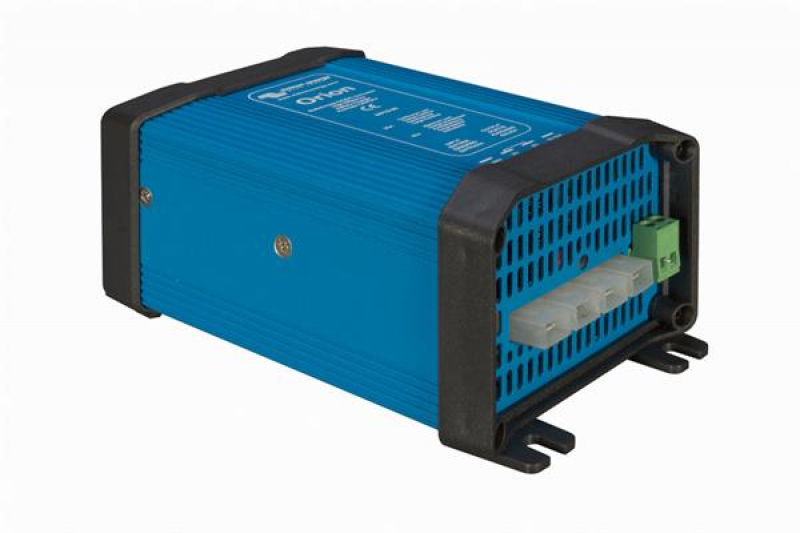

Der Orion 24/12-25A verarbeitet 18 bis 35 V Eingangsspannung und stellt eine einstellbare Versorgung für geeignete 12-V-Geräte bereit. Die Werkseinstellung beträgt 13,2 V.
Über ein Potentiometer lässt sich der Ausgang zwischen 10 und 15 V einstellen. Nach Herstelleranleitung wird die Einstellung unter einer kleinen Last vorgenommen, da die unbelastete Ausgangsspannung etwas höher ausfallen kann. Dadurch lässt sich der gewünschte Betriebspunkt unter realistischeren Bedingungen festlegen.
25 A Dauerstrom und lüfterloser Betrieb
Der Wandler liefert 25 A Dauerstrom. Zusätzlich nennt das Datenblatt maximal 35 A, ohne eine Zeitdauer anzugeben. Dieser Wert sollte deshalb nicht als definierte, länger nutzbare Überlastreserve eingeplant werden.
Die Kühlung erfolgt ohne Lüfter. Das vermeidet Lüftergeräusche, setzt aber eine ausreichende Wärmeabgabe an die Umgebung voraus. Oberhalb von 40 °C reduziert sich die zulässige Leistung um 3 % je Grad.
Fernsteuerung über einen kleinen Steuerkontakt
Mit Remote Ein/Aus kann der Wandler durch einen externen Schalter oder ein geeignetes Freigabesignal geschaltet werden. Der Steuerstrom beträgt laut Anleitung weniger als 100 mA.
Eine entsprechende Ansteuerung kann beispielsweise die Versorgung an einen gewünschten Betriebszustand koppeln. Es handelt sich dabei um eine externe Freigabe; eine automatische Motorabschaltungserkennung wie bei einem Orion-Tr Smart ist nicht Bestandteil dieses Modells.
Gemeinsame Masse und Anschluss
Die Minusanschlüsse sind intern verbunden. Das Gerät eignet sich damit für Anlagen mit gemeinsamem Minuspotential.

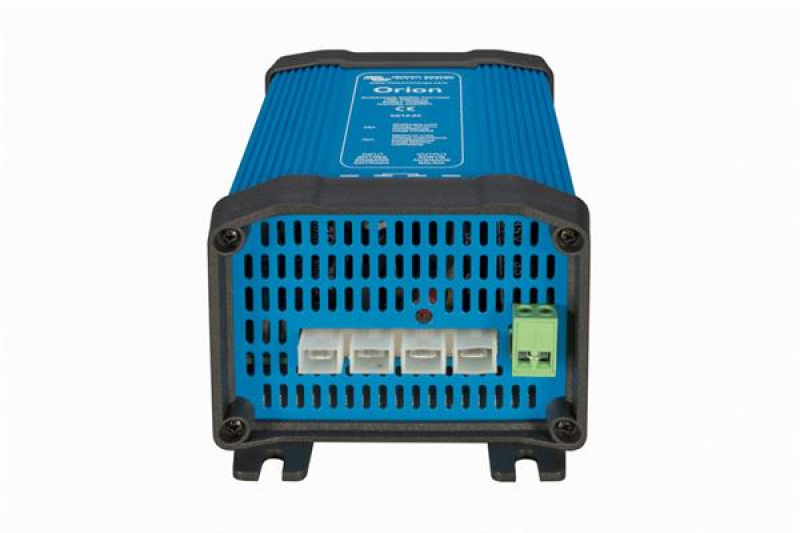

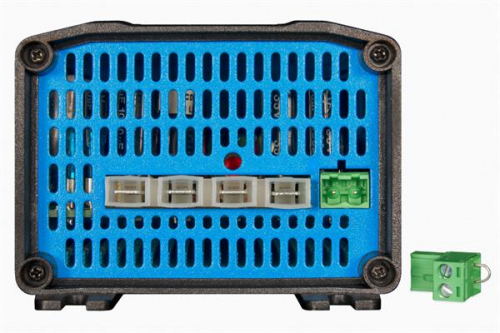

Der Anschluss erfolgt über 6,3-mm-Flachsteckkontakte. Zuerst wird die Minusversorgung hergestellt; anschließend werden die übrigen Leitungen angeschlossen. Victron weist darauf hin, dass eine fehlerhafte Minusverbindung eine Überspannung am Ausgang verursachen kann.
Pufferladung und Parallelbetrieb
Victron erlaubt für diese einstellbare Ausführung die Pufferladung einer geeigneten Batterie. Voraussetzung ist eine auf die Batterie abgestimmte Konstantspannung.
Eine automatische Umschaltung zwischen Hauptladung, Absorption und Erhaltungsladung findet nicht statt. Für einen vollständigen, batterieangepassten Ladeablauf ist ein entsprechendes DC-DC-Ladegerät vorzuziehen.
Zur Erhöhung des Ausgangsstroms können nach Herstellerangabe bis zu fünf geeignete Einheiten parallel betrieben werden. Einstellung, Verkabelung und Absicherung müssen dafür aufeinander abgestimmt sein.
