Leistungsfähige Versorgung für 12-V-Verbraucher

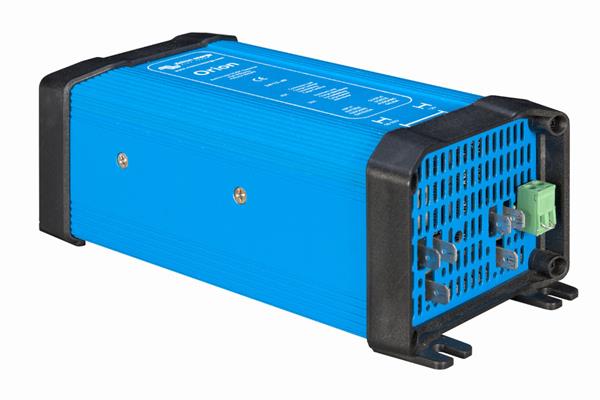

Der Orion 24/12-40A stellt innerhalb einer 24-V-Anlage eine Versorgung für geeignete 12-V-Geräte bereit. Er kann mehrere kleinere Verbraucher oder eine entsprechend größere Last versorgen.
Die Ausgangsspannung beträgt fest 13,2 V. Für den Anschluss ist zu prüfen, ob sämtliche Verbraucher diesen Wert vertragen. Eine Einstellung auf eine andere Spannung ist bei diesem Modell nicht vorgesehen.
40 A Dauerstrom
Der Wandler liefert 40 A Dauerstrom. Zusätzlich nennt Victron 55 A als maximalen Ausgangsstrom, ohne eine zugehörige Zeitdauer festzulegen.
Für die dauerhafte Auslegung gilt die 40-A-Angabe. Bei Motoren, Pumpen oder anderen Lasten mit hohen Einschaltströmen ist das tatsächliche Startverhalten zu berücksichtigen. Die zusätzliche Maximalangabe ist keine Zusage für einen bestimmten längeren Überlastbetrieb.
Temperaturgesteuerter Lüfter

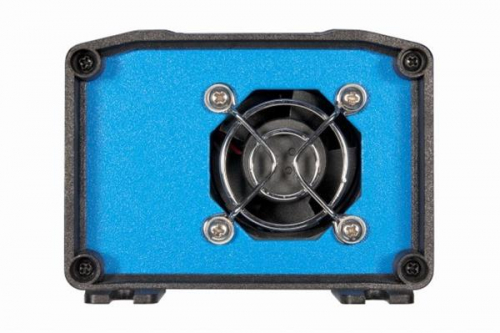

Ein Lüfter unterstützt die Kühlung abhängig von der Temperatur. Damit unterscheidet sich diese Ausführung von kleineren lüfterlosen Orion-Modellen.
Der Wirkungsgrad beträgt 95 %. Oberhalb von 40 °C reduziert sich die zulässige Leistung um 3 % je Grad. Die Luftwege müssen frei bleiben; ein dicht geschlossener oder stark erwärmter Einbauort kann die nutzbare Belastbarkeit einschränken.
Remote Ein/Aus
Der Fernsteueranschluss ermöglicht die Freigabe über einen externen Schalter oder ein geeignetes Signal. Laut Anleitung liegt der geschaltete Steuerstrom unter 100 mA.
Damit kann die 12-V-Versorgung an einen gewünschten Betriebszustand gekoppelt werden. Eine automatische Motorabschaltungserkennung oder Bluetooth-Konfiguration ist bei diesem Modell nicht vorhanden.
Doppelte Anschlüsse und gemeinsame Masse
Eingangs- und Ausgangsminus sind miteinander verbunden. Zuerst wird die Minusversorgung hergestellt; eine fehlerhafte Minusverbindung kann laut Hersteller zu einer Ausgangsüberspannung führen.

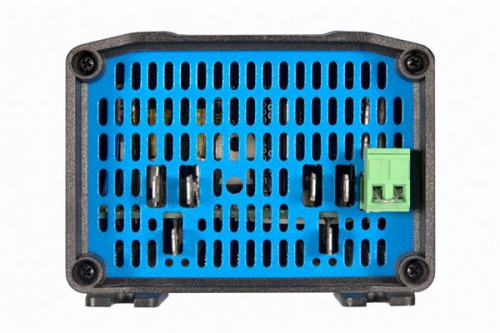

Der Wandler besitzt doppelte 6,3-mm-Flachsteckanschlüsse. Bei einem Ausgangsstrom über 25 A müssen nach Anleitung jeweils zwei parallele Leitungen an Eingang, Ausgang und Minus verwendet werden. Diese Vorgabe ist für die Nutzung der vollen Dauerstromfähigkeit wesentlich.
Direkte Verbraucherversorgung
Der feste Ausgang ist für geeignete Verbraucher vorgesehen. Victron weist diese Ausführung nicht als geeignet für die Pufferladung einer Batterie aus. Auch ein Parallelbetrieb mehrerer Geräte ist für dieses Modell laut Datenblatt nicht vorgesehen.
