Geschützte 12-V-Versorgung am 24-V-Netz
Der Orion IP67 24/12-20A eignet sich für geeignete Hilfsverbraucher in Booten, Fahrzeugen und stationären Anlagen, wenn der Einbauort einen erhöhten Schutz gegen Umgebungsbedingungen verlangt.

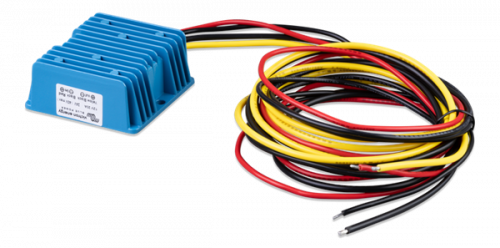

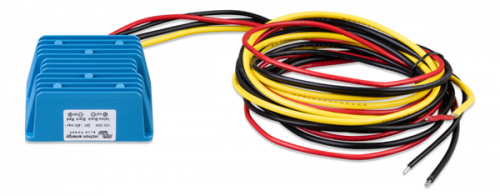

Die Elektronik ist in Harz vergossen und durch ein Aluminiumgehäuse geschützt. Die Schutzart IP67 bezieht sich auf das Gerät. Kabelverbindungen, Sicherungshalter und zusätzliche Verteilpunkte müssen separat entsprechend ihrer Umgebung geschützt werden.
Fester 12-V-Ausgang mit 240 W
Am Ausgang stehen 12 V mit einer Toleranz von ± 3 % zur Verfügung. Der maximale Dauerstrom beträgt 20 A. Damit kann der Wandler einen größeren Verbraucher oder mehrere kleinere Geräte gemeinsam versorgen.
Der Eingangsspannungsbereich von 15 bis 40 V berücksichtigt die Veränderungen einer batteriegespeisten 24-V-Versorgung. Die Abschaltung bei 13 V und der Wiederanlauf bei 14 V sind technische Gerätegrenzen und keine auf eine 24-V-Batterie abgestimmten Entladeschutzschwellen.
Lange Anschlussleitungen

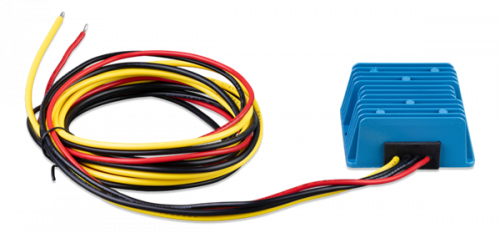

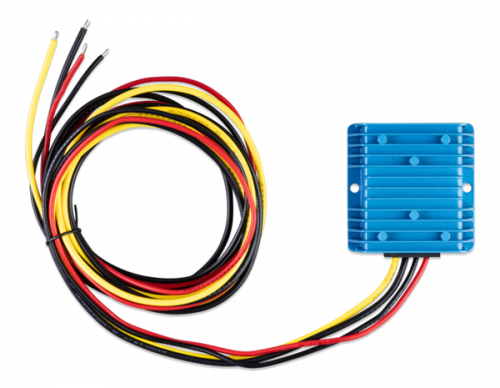

Zwei Eingangs- und zwei Ausgangsleitungen mit jeweils 1,8 m Länge sind fest am Gerät angebracht. Ihr Querschnitt beträgt 2,6 mm². Dadurch können Anschlussstellen häufig in einem besser geschützten Bereich untergebracht werden.
Zusätzliche Verlängerungen sind hinsichtlich Strombelastbarkeit und Spannungsabfall zu dimensionieren. Besonders auf der 12-V-Seite ist die tatsächlich am Verbraucher ankommende Spannung unter Last entscheidend.
Gemeinsame Masse und Schutzfunktionen
Eingangs- und Ausgangsseite sind nicht galvanisch getrennt. Die Minusverbindungen werden gemäß Anleitung zuerst hergestellt. Eine fehlerhafte Minusverbindung kann zu einer Ausgangsüberspannung führen.
Der Wandler ist kurzschlussfest und besitzt einen Überlastschutz mit automatischen Wiederanlaufversuchen. Nach Beseitigung der Überlast kann er den Betrieb selbstständig fortsetzen. Für den Verpolungsschutz ist eine externe Sicherung beziehungsweise ein geeigneter Schutzschalter erforderlich.
Temperaturabhängige Belastbarkeit
Der Wirkungsgrad beträgt 95 %. Die volle Nennbelastung ist bis 40 °C vorgesehen; darüber reduziert sich die zulässige Leistung um 3 % je Grad.
Der Betriebstemperaturbereich reicht von −40 bis +70 °C. Auch die vergossene Bauform benötigt eine ausreichende Wärmeabfuhr. Die obere Temperaturgrenze darf deshalb nicht mit uneingeschränkter Volllastfähigkeit gleichgesetzt werden.
