Name: Victron Orion Smart XS 12/12-70A B2B Charger – Batterie-zu-Batterie-Ladegerät 70A
SKU: VIORI121221040
Price: 476.00 EUR
Availability: InStock

Startseite » Elektrik & Ladetechnik » Batterie-zu-Batterie-Ladegeräte (B2B) » Nicht isolierte B2B-Ladegeräte » Victron Orion Smart XS 12/12-70A B2B Charger – Batterie-zu-Batterie-Ladegerät 70A

Installation Services

Preview: Victron Orion Smart XS 12/12-70A B2B Charger – Batterie-zu-Batterie-Ladegerät 70A

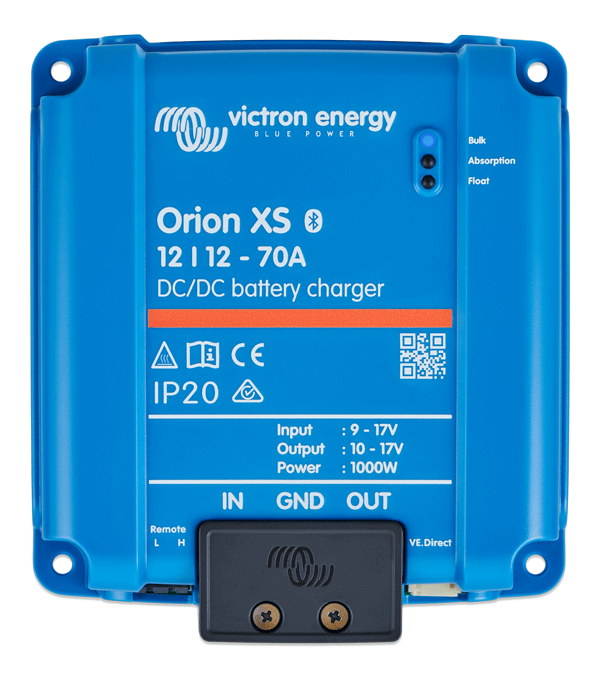

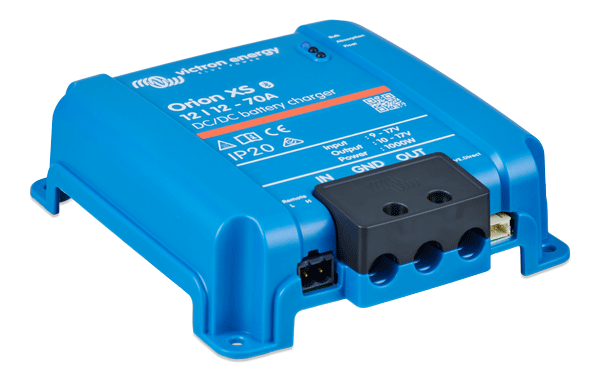

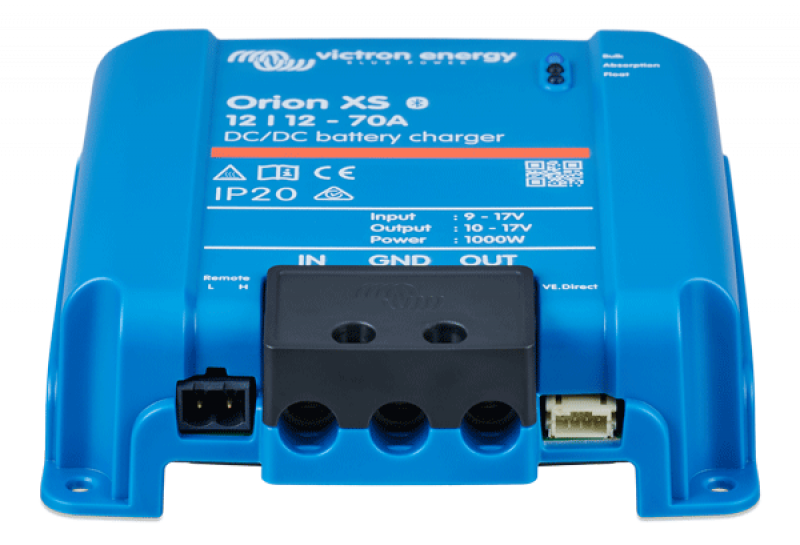

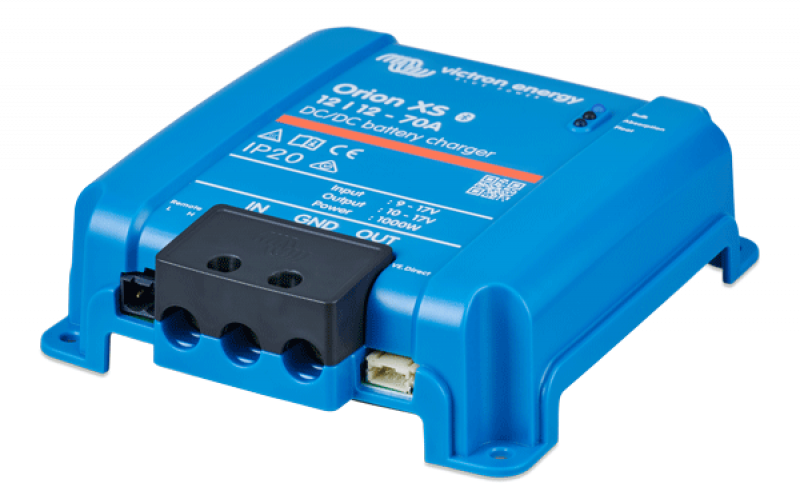

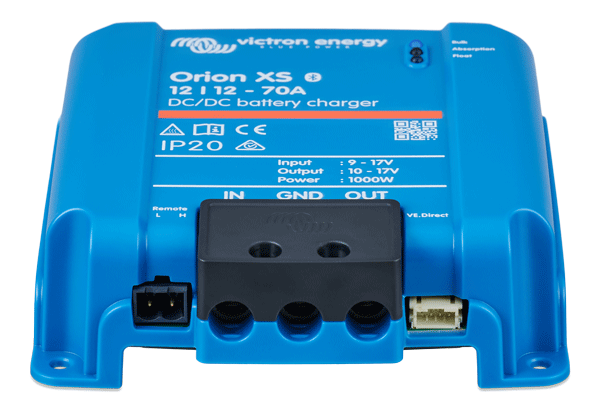

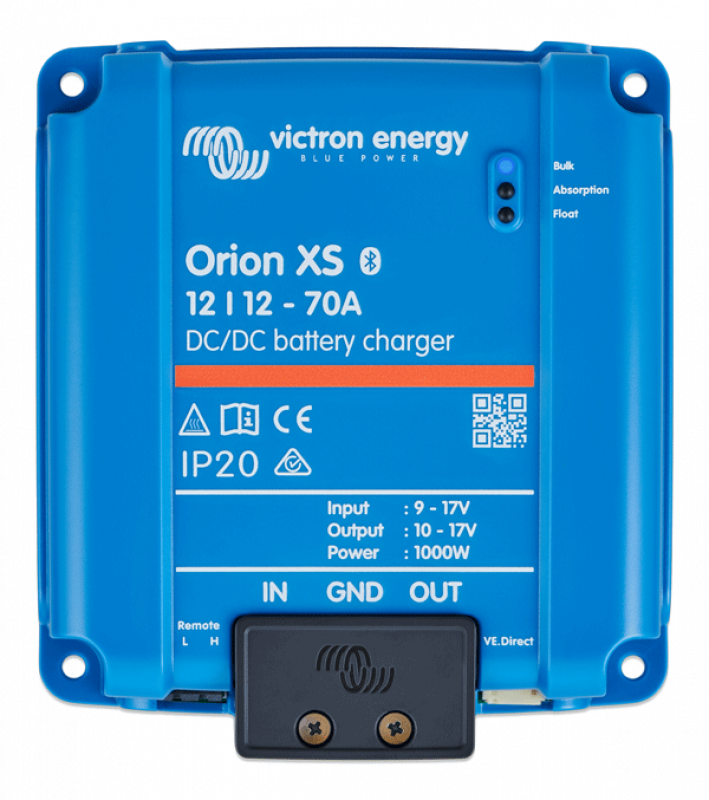

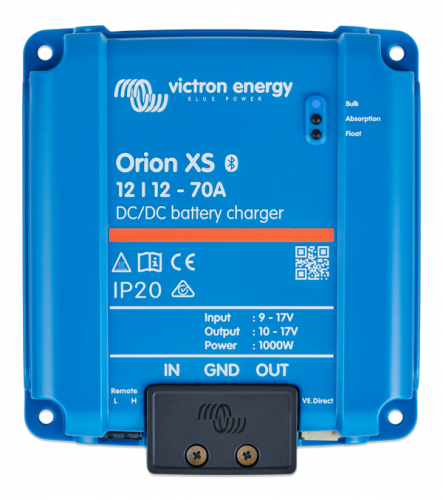

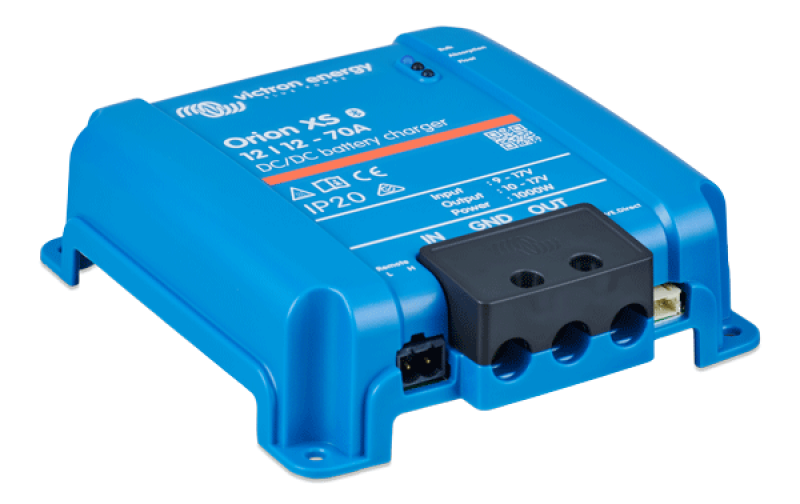

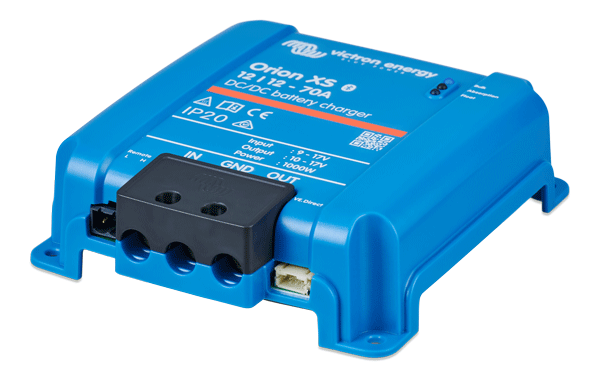

Victron Orion Smart XS 12/12-70A B2B Charger – Batterie-zu-Batterie-Ladegerät 70A

(Art.Nr.: VIORI121221040)

Mobile Preview: Victron Orion Smart XS 12/12-70A B2B Charger – Batterie-zu-Batterie-Ladegerät 70A

Beschreibung

Der Victron Orion XS 12/12-70A ist ein leistungsstarker B2B Charger (Batterie-zu-Batterie-Ladegerät) für 12-V-Batteriesysteme. Er wurde für duale Batteriesysteme entwickelt, bei denen eine Verbraucher- oder Aufbaubatterie während der Fahrt kontrolliert über die Starterbatterie und Lichtmaschine geladen wird.

Es eignet sich sowohl für konventionelle als auch für intelligente Lichtmaschinen, wie sie insbesondere bei Euro-5- und Euro-6-Fahrzeugen eingesetzt werden.

Mit einem einstellbaren Lade- und Eingangsstrom von 1 bis 70 A und einer kontinuierlichen Ausgangsleistung von bis zu 1000 W bei 40 °C bietet das Orion XS 12/12-70A deutlich mehr Ladeleistung als das Orion XS 12/12-50A. Der Strom kann über VictronConnect in feinen 0,1-A-Schritten eingestellt und damit an die Leistungsfähigkeit der Lichtmaschine und der vorhandenen Verkabelung angepasst werden.

Die integrierte Motorabschaltungserkennung erkennt, ob die Lichtmaschine arbeitet. Dadurch kann das Ladegerät automatisch aktiviert werden, wenn der Motor läuft, und verhindert eine unerwünschte Entladung der Starterbatterie bei abgestelltem Motor. Zusätzlich können die Ein- und Wiedereinschaltspannungen konfiguriert werden.

Für eine optimale Batterieladung verfügt das Orion XS über einen adaptiven vierstufigen Ladealgorithmus sowie vollständig programmierbare Ladeparameter und acht vorprogrammierte Batterieeinstellungen. Damit eignet sich das Ladegerät für unterschiedliche Batterietechnologien einschließlich Lithium- und Bleibatterien.

Über das integrierte Bluetooth Smart kann das Orion XS direkt mit der VictronConnect App eingerichtet und überwacht werden. Über VE.Smart Networking können zusätzlich Spannungs-, Temperatur- und Strominformationen beispielsweise von einem SmartShunt, BMV oder Smart Battery Sense berücksichtigt werden.

Der VE.Direct-Anschluss ermöglicht außerdem die kabelgebundene Integration in ein Victron GX-System, beispielsweise mit Cerbo GX oder Ekrano GX. Unterstützt werden dabei auch DVCC-Funktionen wie Spannungs-, Temperatur- und Strommessung, systemweite Ladestrombegrenzung und BMS-Steuerung.

Das Orion XS kann alternativ als einstellbare DC-Stromversorgung verwendet werden. Für höhere Leistungen können mehrere Geräte parallel betrieben werden.

Wichtig: Im Gegensatz zum Orion XS 12/12-50A besitzt das Orion XS 12/12-70A die Schutzart IP20 und ist daher ausschließlich für die Installation in einer trockenen Innenumgebung vorgesehen.

Technische Daten

Nennsystem 12 V auf 12 V
Eingangsspannungsbereich 9 – 17 V
Einstellbare Ausgangsspannung 10 – 17 V
Toleranz Ausgangsspannung ± 0,25 % max.
Ausgangsspannungsrauschen 10 mV RMS
Einstellbereich Eingangs-/Ausgangsstrom 1 – 70 A
Max. konstanter Kurzschlussstrom 70 A
Kontinuierliche Ausgangsleistung bis 40 °C 1000 W
Max. Wirkungsgrad 98,5 %
Stromverbrauch ohne Last < 100 mA
Stromverbrauch Standby < 1,5 mA
Bluetooth Smart Ja
VictronConnect Ja
VE.Smart Networking Ja
VE.Direct Ja, einschließlich DVCC
Verwendung als Stromversorgung Ja
Parallelschaltung Ja
Betriebstemperatur -20 bis +60 °C
Leistungsreduzierung 1,5 % pro °C über 40 °C
Relative Feuchtigkeit 95 %, nicht kondensierend
Maximale Höhe 2000 m
Schutzart IP20
Gleichstromanschluss Schraubklemmen
Max. Kabelquerschnitt 25 mm²
Gewicht 0,34 kg
Abmessungen H × B × T 137,3 × 123,1 × 40 mm
Sicherheit IEC 62477-1
Automobil-Richtlinie ECE R10-7

Die technischen Daten stammen aus der Vergleichstabelle auf Seite 2 des Victron-Datenblatts.

Kaufberatung

Orion XS 12/12-70A oder Orion XS 12/12-50A?

Das Orion XS 12/12-70A ist die leistungsstärkere Variante für reine 12-V-Systeme. Gegenüber dem Orion XS 12/12-50A steigt der maximal einstellbare Strom von 50 auf 70 A und die kontinuierliche Ausgangsleistung bei 40 °C von 700 auf 1000 W. Beide erreichen laut Victron einen maximalen Wirkungsgrad von 98,5 %.

Ein wesentlicher Unterschied ist jedoch die Schutzart:

Orion XS 12/12-50A: IP65
Orion XS 12/12-70A: IP20

Das 70-A-Modell muss daher in einer trockenen Innenumgebung montiert werden.

Der Ladestrom kann über VictronConnect reduziert werden. Das ist besonders sinnvoll, wenn die Lichtmaschine, die vorhandene Verkabelung oder die Batterie keine dauerhaften 70 A zulassen.

Für Fahrzeuge und Boote mit intelligent geregelten Lichtmaschinen bietet das Orion XS eine automatische Motorlauferkennung. Dadurch ist in vielen Anwendungen keine separate D+-Steuerleitung erforderlich.

Über VE.Direct lässt sich das Ladegerät in ein GX-System integrieren und beispielsweise über Cerbo GX und VRM überwachen. Zusätzlich unterstützt das Gerät VE.Smart Networking zur Übernahme externer Batterieinformationen von kompatiblen Victron Geräten.

Hinweis zur Leistung: Die von Victron angegebenen 1000 W beziehen sich auf eine typische Ausgangsspannung von 14,3 V bei 70 A. Die tatsächliche Leistung ergibt sich aus Ausgangsspannung × Ausgangsstrom.

Lieferumfang

1× Victron Orion XS 12/12-70A DC-DC-Batterieladegerät
