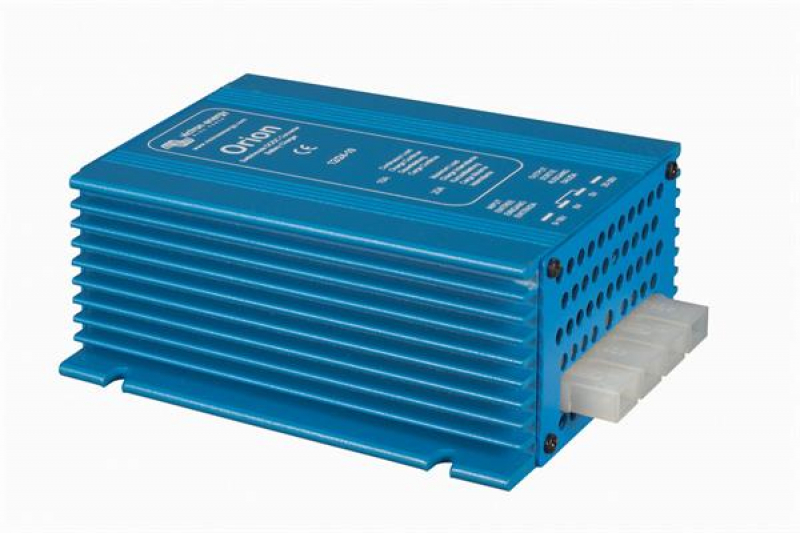

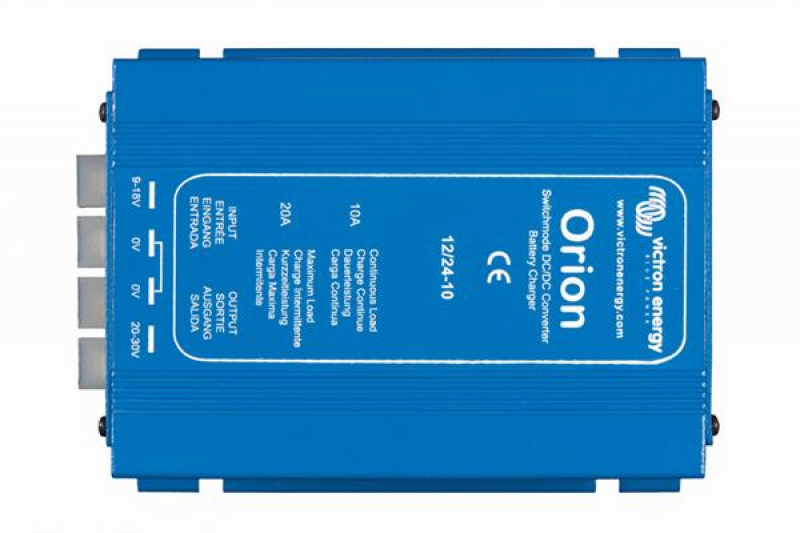

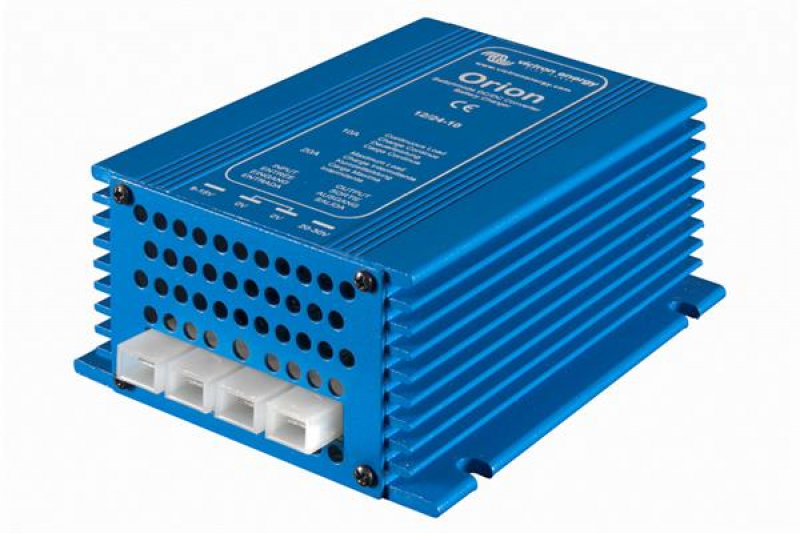

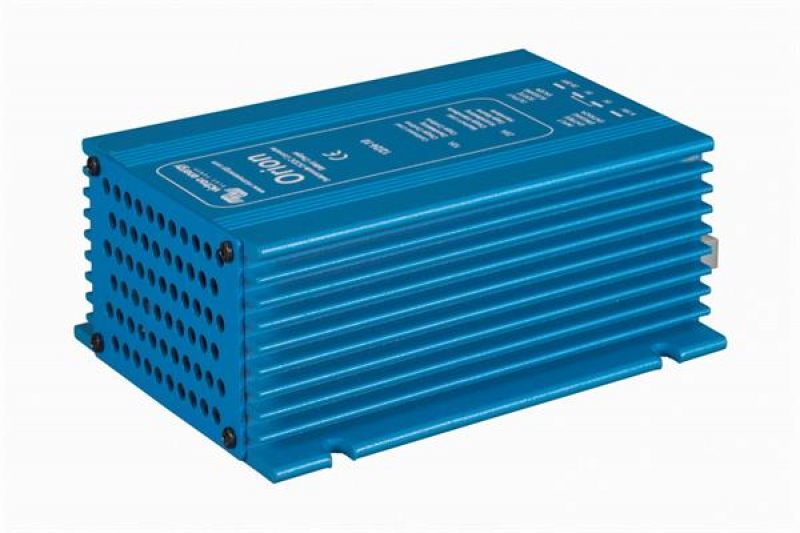

Victron Energy Orion 12/24-10 – nicht isolierter DC-DC-Spannungswandler mit 10 A und einstellbarem 20–30-V-Ausgang

(Art.Nr.: VIORI122410020)

Beschreibung

Der Orion 12/24-10 ermöglicht die Versorgung eines 24-V-Stromkreises aus einer vorhandenen 12-V-Anlage. Sein einstellbarer Ausgang bietet Spielraum für Verbraucher, deren gewünschte Versorgungsspannung vom festen 24-V-Wert abweicht.

Ausgangsspannung passend zum Verbraucher einstellen

Die Spannung wird direkt am Gerät über ein Potentiometer eingestellt. Der Einstellbereich reicht von 20 bis 30 V, werkseitig sind 26,4 V vorgesehen. Vor dem Anschluss der Verbraucher muss geprüft werden, ob diese Einstellung zu deren zulässigem Spannungsbereich passt.

Victron verlangt für die Einstellung eine kleine angeschlossene Last. Ohne Last kann die Ausgangsspannung etwas höher liegen; eine ausschließlich im Leerlauf vorgenommene Einstellung kann deshalb unter Belastung zu einem niedrigeren Wert führen.

10 A für eine separate 24-V-Versorgung

Der Dauerausgangsstrom beträgt 10 A. Damit können einzelne Geräte oder eine entsprechend dimensionierte Unterverteilung versorgt werden. Bei mehreren Verbrauchern ist die gleichzeitig auftretende Gesamtlast maßgeblich.

Für empfindliche Elektronik sollten neben dem Dauerbedarf auch Einschaltverhalten und zulässige Spannungsschwankungen betrachtet werden. Eine gemeinsame Versorgung ist nur sinnvoll, wenn die gewählte Ausgangsspannung für alle angeschlossenen Geräte geeignet ist.

Nicht isolierter Aufbau mit gemeinsamer Masse

Ein- und Ausgang besitzen keine galvanische Trennung. Das Gerät ist daher für Anlagen mit gemeinsamem Minuspotential vorgesehen.

Die Qualität der Minusverbindung ist für die Funktion wesentlich. Eine fehlerhafte Verbindung kann laut Hersteller zu einer Überspannung am Ausgang führen. Leitungsführung, Anschlussqualität und mechanische Entlastung der Kabel sollten deshalb bereits bei der Montage berücksichtigt werden.

Pufferladung bei fester Ausgangsspannung

Victron kennzeichnet dieses einstellbare Modell als geeignet zur Batteriepufferladung. Dabei wird mit einer fest eingestellten Spannung gearbeitet. Die Eignung hängt von der Batterie und deren freigegebenen Ladebedingungen ab.

Eine mehrstufige Ladekennlinie mit automatisch wechselnder Hauptladung, Absorption und Erhaltung bietet dieses Gerät nicht. Wenn eine Verbraucherbank regelmäßig zyklisch geladen werden soll, ist ein kennliniengesteuertes DC-DC-Ladegerät entsprechend dem Batterietyp auszuwählen.

Lüfterlose Kühlung und Erweiterung

Der Orion arbeitet ohne eingebauten Lüfter und benötigt einen kühlen, trockenen, belüfteten Einbauort. Oberhalb von 40 °C ist die temperaturabhängige Leistungsreduzierung zu berücksichtigen.

Für diese einstellbare Baureihe erlaubt Victron die Parallelschaltung von bis zu fünf Geräten. Die Ausgangsspannungen müssen dafür passend abgeglichen und die gemeinsame Installation für den Gesamtstrom dimensioniert werden. Ein Remote-Ein/Aus-Anschluss ist beim Orion 12/24-10 nicht vorhanden.

Technische Daten

Hersteller Victron Energy
Modell Orion 12/24-10
Artikelnummer ORI122410020
Gerätetyp Nicht isolierter DC-DC-Spannungswandler
Nenneingangsspannung 12 V DC
Eingangsspannungsbereich 9–18 V DC
Unterspannungsabschaltung 8 V
Wiedereinschaltung nach Unterspannung 10 V
Einstellbereich Ausgangsspannung 20–30 V DC
Werkseinstellung Ausgangsspannung 26,4 V DC
Spannungseinstellung Potentiometer; Einstellung unter kleiner Last
Dauerausgangsstrom 10 A
Wirkungsgrad 95 %
Leerlaufstrom < 15 mA
Galvanische Trennung Nein
Batteriepufferladung laut Hersteller Möglich bei geeigneter Batterie und passender Spannungseinstellung
Mehrstufige Ladekennlinie Nicht vorhanden
Parallelschaltung Bis zu fünf Geräte bei abgestimmter Ausgangsspannung
Remote-Ein/Aus Nicht vorhanden
Kühlung Ohne Lüfter
Betriebstemperaturbereich −20 bis +55 °C
Leistungsreduzierung oberhalb 40 °C 3 % je °C

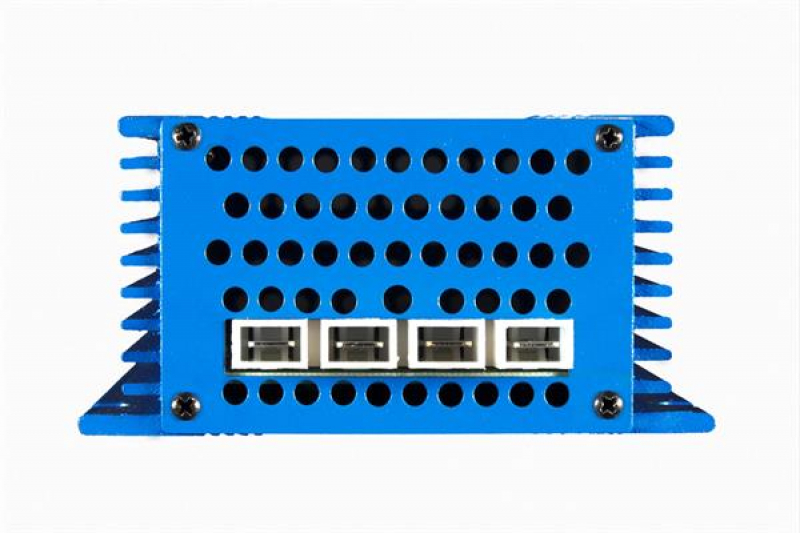

DC-Anschlüsse 6,3-mm-Flachsteckkontakte
Abmessungen H × B × T: 45 × 90 × 125 mm
Gewicht 0,4 kg

Kaufberatung

Für eine anpassbare 24-V-Verbraucherversorgung

Dieses Modell ist sinnvoll, wenn eine 12-V-Anlage um einen 24-V-Stromkreis ergänzt werden soll und die Ausgangsspannung gezielt eingestellt werden muss. Der zulässige Spannungsbereich der Verbraucher bestimmt dabei die Einstellung.

Bei mehreren angeschlossenen Geräten sollte zunächst geprüft werden, ob eine gemeinsame Spannung für alle Komponenten geeignet ist. Unterschiedliche Anforderungen können eine Aufteilung in getrennte Versorgungszweige erforderlich machen.

Den Bedarf auf beiden Spannungsseiten betrachten

Die 10-A-Angabe beschreibt den Dauerausgangsstrom. Auf der 12-V-Eingangsseite fällt aufgrund der Spannungserhöhung ein höherer Strom an. Die vorhandene Versorgung, ihre Verkabelung und die Absicherung müssen diesen Bedarf abdecken.

Besonders bei langen Leitungen zwischen Batterie und Wandler kann der Spannungsabfall die nutzbare Versorgung beeinträchtigen. Eine passende Positionierung des Wandlers und ausreichend dimensionierte Leitungen sind deshalb Teil der Produktauswahl.

Pufferladung von zyklischer Batterieladung unterscheiden

Für eine geeignete Batterie kann eine feste Pufferladespannung ausreichen, sofern dies vom Batteriehersteller vorgesehen ist. Für eine regelmäßig entladene Verbraucherbank sind hingegen der vollständige Ladeablauf und die Ladefreigaben entscheidend.

Soll das Gerät für eine Batterieanwendung ausgewählt werden, gilt als unsere Dimensionierungsorientierung ein Ladestrom von etwa 10–20 % der Batteriekapazität. Diese Orientierung ersetzt weder die Prüfung des Ladeverfahrens noch die zulässigen Ströme und Spannungen von Batterie und BMS.

Für eine automatische, auf den Batterietyp abgestimmte Ladung ist ein entsprechendes Smart-DC-DC-Ladegerät die passendere Geräteklasse.

Bedienung und Zubehör berücksichtigen

Für die Installation werden geeignete Kabel, Sicherungen und Sicherungshalter benötigt. Die beiliegenden Faston-Steckhülsen müssen zum verwendeten Leiterquerschnitt passen und fachgerecht vercrimpt werden.

Da kein Remote-Anschluss vorhanden ist, erfordert eine vollständige Abschaltung eine externe Lösung. Werden eine Fernfreigabe oder eine höhere Ausgangsstromstärke benötigt, sollte beispielsweise der Orion 12/24-20 anhand seiner Einbau- und Leistungsanforderungen geprüft werden. Für getrennte Massepotentiale ist eine galvanisch isolierte Ausführung erforderlich.

Lieferumfang

Victron Energy Orion 12/24-10 DC-DC-Spannungswandler
Passende 6,3-mm-Faston-Crimpsteckhülsen für die Flachsteckanschlüsse
