12-V-Verbraucher in eine 24-V-Anlage integrieren
Der Orion-Tr 24/12-10 stellt eine eigene 12-V-Versorgung innerhalb eines 24-V-Systems bereit. Er eignet sich beispielsweise für geeignete Kommunikationsgeräte, Steuerungen, Beleuchtung oder mehrere kleinere Verbraucher.
Die Energie wird aus dem gesamten 24-V-Netz entnommen. Bei einer aus zwei 12-V-Batterien aufgebauten Versorgung kann dadurch ein einseitiger Batterieabgriff vermieden werden, der andernfalls eine ungleichmäßige Entladung verursachen würde.
Fester Ausgang mit 10 A Dauerstrom
Die Ausgangsspannung beträgt 12,5 V. Der Wandler benötigt keine Einstellung einer Ladekennlinie oder Ausgangsspannung und ist nach fachgerechtem Anschluss als Verbraucherversorgung einsatzbereit.
Für die angeschlossenen Geräte stehen 10 A Dauerstrom zur Verfügung. Der im Datenblatt zusätzlich genannte maximale Ausgangsstrom von 12 A ist getrennt von dieser Dauerbelastbarkeit zu betrachten. Da hierfür keine Zeitdauer angegeben ist, sollte er nicht als zugesicherte Anlaufreserve über einen bestimmten Zeitraum eingeplant werden.
Effiziente Spannungswandlung
Durch synchrone Gleichrichtung erreicht das Gerät einen Wirkungsgrad von 97 %. Das hält die Verlustwärme vergleichsweise gering und ist bei regelmäßig betriebenen Hilfsnetzen vorteilhaft.
Eine ausreichende Belüftung bleibt dennoch notwendig. Die zulässige Umgebungstemperatur reicht von −20 bis +55 °C. Oberhalb von 40 °C reduziert sich die Belastbarkeit um 3 % je Grad. Bei dauerhaft hoher Last sollte der Montageort deshalb nicht unmittelbar an zusätzliche Wärmequellen angrenzen.
Gemeinsames Minuspotential
Die Minusanschlüsse von Eingang und Ausgang sind intern verbunden. Damit eignet sich der Wandler für Anlagen, in denen ein gemeinsames Massepotential vorgesehen ist.
Für den Anschluss ist die Minusversorgung zuerst herzustellen. Victron weist darauf hin, dass eine mangelhafte Minusverbindung zu einer Überspannung am Ausgang führen kann. Zuverlässige Anschlüsse und eine zur Anlage passende Leitungsführung sind deshalb wesentlich.

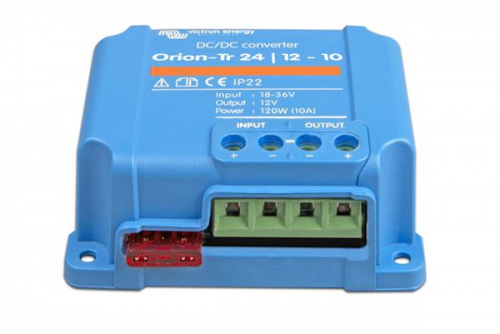

Schraubanschlüsse und geschützter Einbau
Die Schraubklemmen nehmen Leiter bis 6 mm² auf. Für die Dimensionierung zählen nicht nur die Stromstärke, sondern auch Leitungslänge und zulässiger Spannungsabfall. Besonders auf der 12-V-Ausgangsseite können längere Leitungen den nutzbaren Spannungsbereich des Verbrauchers einschränken.

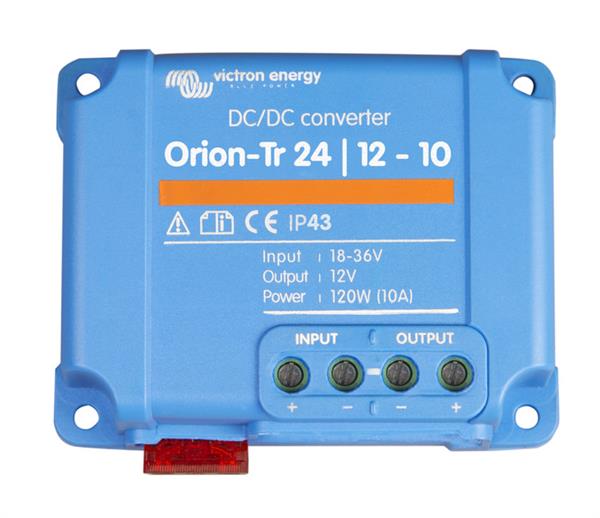

Schutzart IP43 gilt bei nach unten gerichteten Klemmen. Victron sieht einen kühlen, trockenen und belüfteten Einbauort vor. Das Gehäuse misst 73 × 94 × 37 mm und wiegt 200 g.
