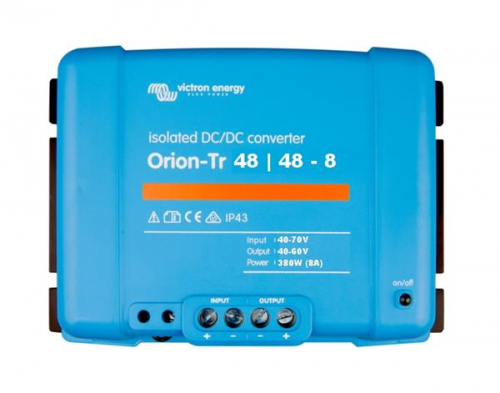

Victron Energy Orion-Tr 48/48-8A (380 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 48/48-8A (380 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI484841110)
Geregelter und getrennter 48-V-Verbraucherkreis
Der Orion-Tr 48/48-8A wird eingesetzt, wenn Verbraucher innerhalb einer 48-V-Anlage eine stabilisierte Spannung und ein eigenes Massepotential benötigen.
Die nominale Ausgangsspannung beträgt 48,2 V. Der Eingangsspannungsbereich von 32 bis 70 V berücksichtigt typische Schwankungen einer batteriegespeisten Versorgung.
Ausgang von 40 bis 60 V
Die Spannung lässt sich auf den vorgesehenen Verbraucher abstimmen. Bei einer Einstellung über 48,2 V steigt die erforderliche Mindest-Eingangsspannung.
Der Dauerausgangsstrom beträgt 8 A bei nominaler Spannung und 40 °C. Bei abweichender Spannung ist die Leistungsgrenze von 380 W bei 40 °C maßgeblich.
Galvanische Trennung und Remote
Die Isolation beträgt 200 V DC zwischen Eingang, Ausgang und Gehäuse. Für eine durchgehende Trennung müssen auch andere Versorgungs- und Signalverbindungen entsprechend ausgeführt sein.
Remote Ein/Aus ermöglicht die bedarfsgerechte Aktivierung. Im abgeschalteten Zustand beträgt die Stromaufnahme weniger als 200 µA.
Schutz und Einbau
Der Wandler ist kurzschlussfest und temperaturgeschützt. Eine interne Eingangssicherung ist bei 48-V-Eingangsmodellen nicht vorhanden.
Die Montage erfolgt an einem trockenen, belüfteten Ort. Schutzart IP43 gilt bei nach unten gerichteten Schraubklemmen.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 32–70 V DC
Unterspannungsabschaltung 28 V
Wiedereinschaltung nach Unterspannung 30 V
Nominale Ausgangsspannung 48,2 V
Einstellbereich der Ausgangsspannung 40–60 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 8 A
Dauerausgangsleistung bei 25 °C 430 W
Dauerausgangsleistung bei 40 °C 380 W
Wirkungsgrad 89 %
Leerlaufstrom < 80 mA
Remote-Abschaltstrom < 200 µA
Galvanische Trennung Ja; 200 V DC
Interne Eingangssicherung Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Klemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 70 mm
Gewicht 1,6 kg
Für größere getrennte 48-V-Hilfsnetze
Das Modell eignet sich für Verbraucher, die eine geregelte 48-V-Versorgung und galvanische Trennung benötigen. Dauerlast, Einschaltstrom und Umgebungstemperatur müssen gemeinsam zur Geräteleistung passen.
Komponenten für die maximale Spannung wählen
Ein- und Ausgang können hohe DC-Spannungen führen. Sicherungen, Schalter, Steckverbinder und Leitungen müssen für den jeweiligen Spannungsbereich geeignet sein.
Da keine interne Eingangssicherung vorhanden ist, gehört eine passende externe Absicherung zwingend zur Installation.
Ladegerät und Wandler unterscheiden
Der Orion-Tr versorgt Verbraucher mit einer eingestellten Spannung. Für eine 48-V-Batterie ist die Smart-Ausführung mit konfigurierbarer Ladekennlinie vorgesehen.
