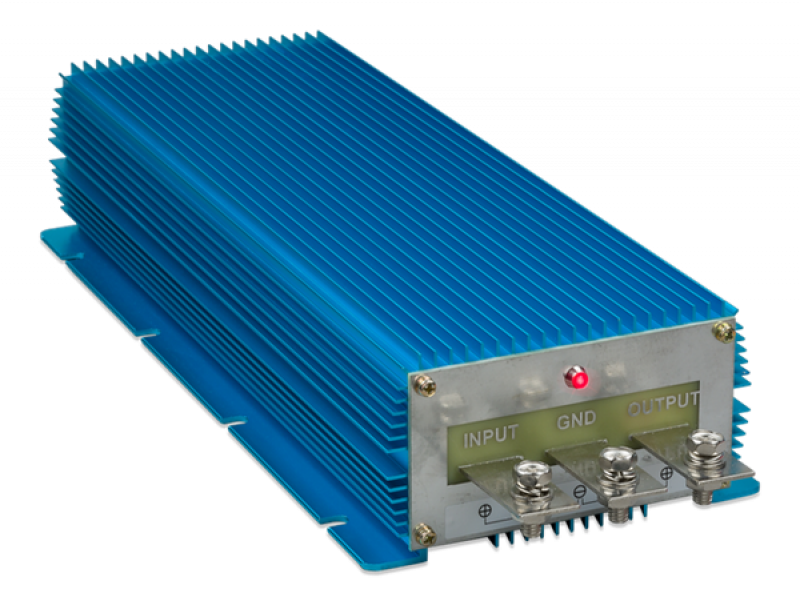

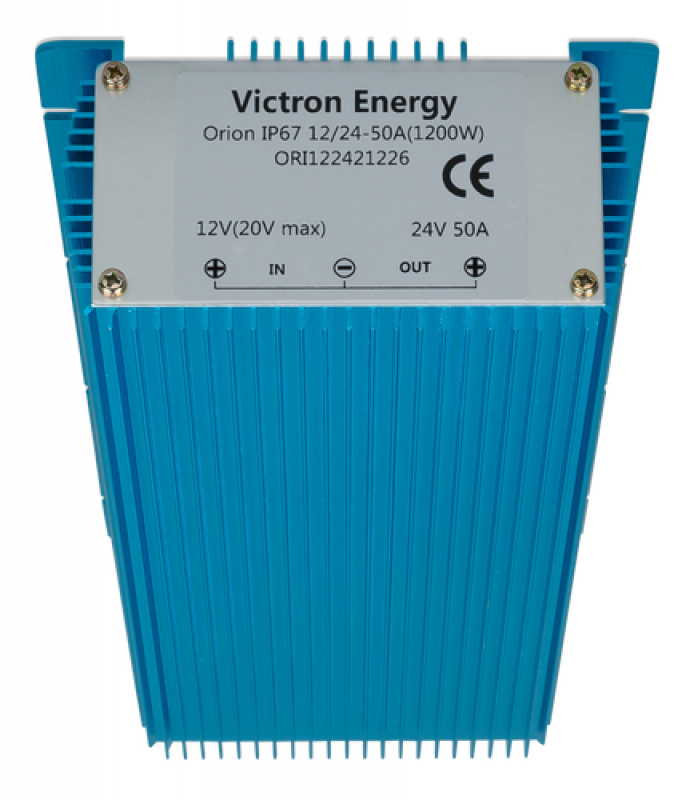

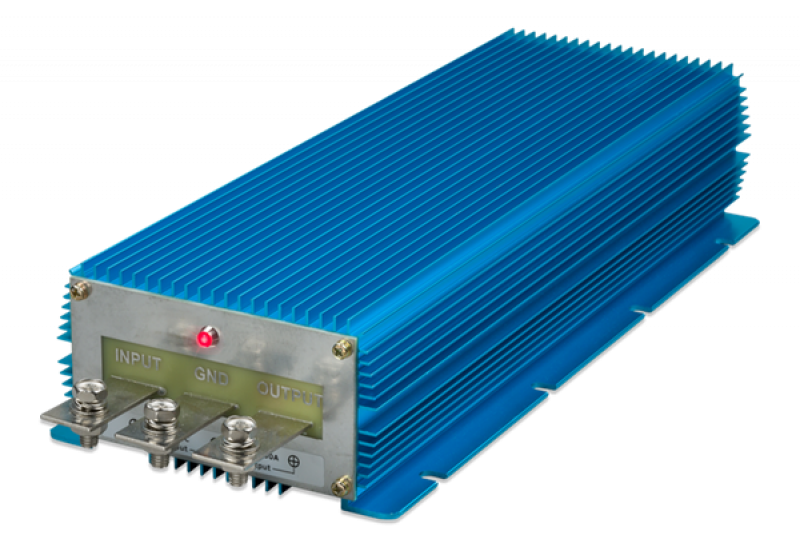

Der Orion IP67 12/24-50A ermöglicht den Betrieb einer leistungsfähigeren 24-V-Verbraucherversorgung innerhalb einer vorhandenen 12-V-Anlage. Die Kombination aus festem Spannungsausgang, hoher Strombelastbarkeit und vergossener Elektronik ist für Anwendungen interessant, bei denen ein offener Einbauwandler nicht ausreichend gegen die Umgebungsbedingungen geschützt wäre.
Feste 24-V-Versorgung mit 50 A Dauerstrom
Der Wandler hebt die Eingangsspannung auf einen festen Ausgangswert von 24 V an. Die angegebene Spannungstoleranz beträgt ± 3 %. Vor dem Anschluss ist zu prüfen, ob die vorgesehenen Verbraucher innerhalb dieses Bereichs zuverlässig arbeiten.
Die maximale Dauerstromstärke beträgt 50 A. Damit lassen sich geeignete Einzelverbraucher oder eine entsprechend ausgelegte 24-V-Unterverteilung versorgen. Bei Motoren, Pumpen und anderen Verbrauchern mit erhöhtem Anlaufstrom muss zusätzlich der Startvorgang berücksichtigt werden. Eine hohe Dauerleistung allein garantiert nicht, dass jede Last problemlos anläuft.
Vergossene Elektronik mit IP67-Schutz

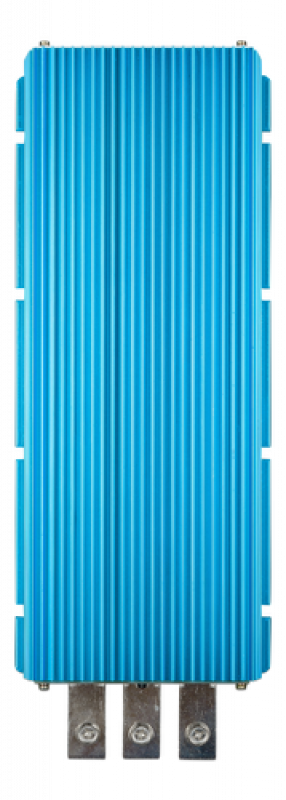

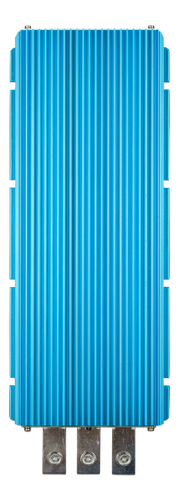

Die Elektronik ist in Kunstharz vergossen und in einem Aluminiumgehäuse untergebracht. Dieser Aufbau schützt die inneren Komponenten gegen das Eindringen von Feuchtigkeit und Schmutz und unterstützt den Einsatz unter anspruchsvolleren Umgebungsbedingungen.
Für die fertige Installation müssen auch Kabelschuhe, Leitungsübergänge und Absicherungen passend zum Montageort geschützt werden. Die Schutzart des Wandlers macht extern hergestellte Verbindungen nicht automatisch wasserdicht.
Gemeinsames Massepotential
Der Orion IP67 12/24-50A besitzt keine galvanische Trennung. Die Eingangs- und Ausgangsseite arbeiten daher mit einem gemeinsamen Massebezug.
Eine zuverlässige Minusverbindung ist für den Betrieb wesentlich. Victron weist darauf hin, dass eine fehlerhafte Minusverbindung eine Überspannung am Ausgang verursachen kann. Die Masseleitung muss deshalb ebenso sorgfältig dimensioniert und angeschlossen werden wie die Plusleitungen.
Temperaturabhängige Belastbarkeit und Schutzfunktionen
Die volle Nennbelastbarkeit ist bis zu einer Umgebungstemperatur von 40 °C vorgesehen. Oberhalb dieser Temperatur reduziert sich die zulässige Leistung um 3 % je zusätzlichem Grad Celsius. Der spezifizierte Betriebstemperaturbereich reicht von −40 bis +70 °C.
Der Wandler ist kurzschlussfest und verfügt über einen Überlastschutz mit automatischen Wiederanlaufversuchen. Nach Beseitigung der Überlast kann der normale Betrieb wieder aufgenommen werden. Die im Datenblatt beschriebene Absicherung gegen Verpolungsfolgen setzt eine externe Sicherung oder einen geeigneten Schutzschalter voraus.
Leistungsanschlüsse und Absicherung

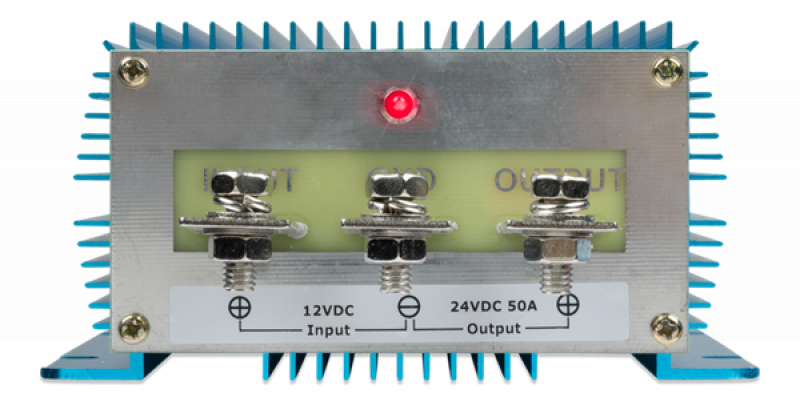

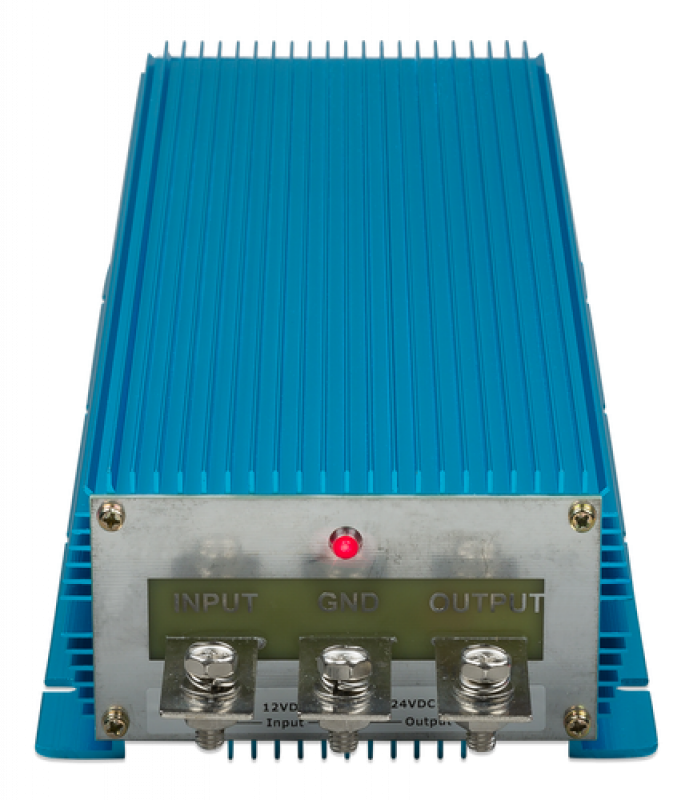

Der Anschluss erfolgt über M6-Bolzen. Für die hohe Eingangsbelastung sind geeignete Leitungen, Kabelschuhe und eine fachgerecht ausgeführte Absicherung erforderlich. Die Herstelleranleitung nennt für den 12/24-50A eine empfohlene Eingangssicherung von 120 A.
Das Gerät stellt eine feste Verbraucherversorgung bereit. Für die kennliniengesteuerte Ladung einer 24-V-Batterie ist ein dafür vorgesehenes DC-DC-Ladegerät erforderlich.
