Flexibel zwischen 12- und 24-V-Systemen einsetzen
Das Orion XS 1400 kann die Spannung sowohl anheben als auch absenken. Damit eignet es sich für Ladeverbindungen innerhalb gleicher Spannungsebenen und zwischen 12- und 24-V-Anlagen.
Im Ladebetrieb wird die Verbraucherbank nach einem eingestellten Batterieprofil geladen. Alternativ arbeitet das Gerät als Konstantspannungsversorgung für geeignete Verbraucher. Die Ausführung ist nicht galvanisch isoliert und verwendet eine gemeinsame Masse.
Eingangs- und Ausgangsstrom getrennt begrenzen
Beide Stromgrenzen sind unabhängig voneinander zwischen 1 und 50 A einstellbar. Damit lässt sich die Belastung der Quelle begrenzen und gleichzeitig der zulässige Ladestrom der Verbraucherbank berücksichtigen.
Die Angabe von 1400 W bedeutet keine konstante Leistung bei jeder Spannungskombination. Bei 12-V-Eingang begrenzt bereits der maximale Eingangsstrom die übertragbare Leistung. Bei 12-V-Ausgang begrenzt der maximale Ausgangsstrom die Leistung auf dieser Seite. Für die Auslegung müssen deshalb Eingangsspannung, Ausgangsspannung und beide Stromgrenzen gemeinsam betrachtet werden.
Konfigurierbare Ladung und Motorabschaltungserkennung
Der Ladealgorithmus unterstützt Hauptladung, Absorption, Erhaltungsladung und Lagerungsphase. Voreinstellungen und individuelle Parameter ermöglichen die Anpassung an geeignete Blei- und Lithiumbatterien.
Die Motorabschaltungserkennung und eine konfigurierbare Eingangsspannungssperre unterstützen den Betrieb an Lichtmaschinen. Zusätzlich kann das Ladegerät über Remote Ein/Aus freigegeben werden, beispielsweise durch ein geeignetes BMS.
Bluetooth und umfassende Messwerte
Über VictronConnect werden Stromgrenzen, Spannungen und Ladeparameter eingestellt. Die Anzeige umfasst unter anderem Eingangs- und Ausgangsspannung, Ströme, Leistung und Betriebszustand.
Bluetooth ist integriert. Die Sofortanzeige kann wichtige Informationen bereits in der Geräteliste bereitstellen. Für weitergehende Überwachung lässt sich das Gerät über VE.Direct mit einem geeigneten GX-Gerät verbinden.
GX-Einbindung und externe Batteriemessung
Mit einem optionalen GX-Gerät und Internetverbindung ist eine Fernüberwachung über das VRM-Portal möglich. DVCC unterstützt eine übergeordnete Ladesteuerung bei geeigneter Systemkonfiguration und passenden Softwareständen.
Über VE.Smart Networking kann das Orion XS externe Batterieinformationen wie Spannung, Temperatur und Strom empfangen. Welche Werte verfügbar sind, hängt vom eingesetzten Messgerät ab. Synchronisiertes Laden über VE.Smart Networking wird nicht unterstützt.
Eine konfigurierte Niedertemperatur-Ladesperre benötigt eine extern übermittelte Batterietemperatur. Bei BMS-gesteuertem Betrieb liegt die entsprechende Freigabe beim BMS.

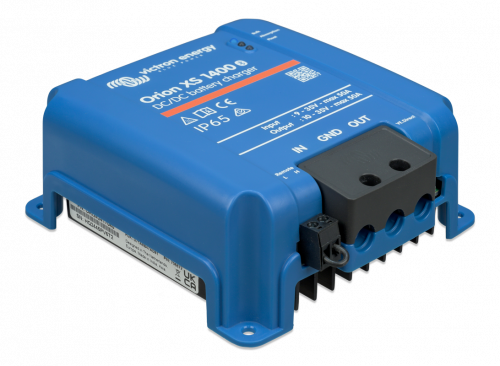

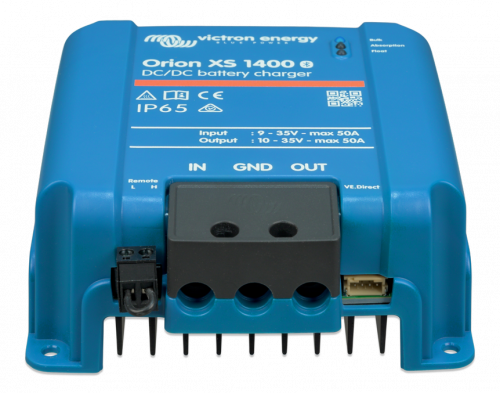

Kompakte, lüfterlose Bauform
Das Gerät arbeitet mit natürlicher Konvektion und erreicht einen maximalen Wirkungsgrad von 98,5 %. Schutzart IP65 bietet Schutz gegen Staub und Strahlwasser.
Die Nennleistung bis 40 °C setzt die im Handbuch vorgesehene Montage und ausreichende Kühlung voraus. Oberhalb von 40 °C beträgt die angegebene Leistungsreduzierung 1,5 % je Grad. Eingeschränkte Luftzirkulation kann eine frühere Begrenzung verursachen.
