Das Orion-Tr Smart 12/24-10A verbindet zwei unterschiedliche Spannungsebenen in einer Batterieanlage. Es hebt die 12-V-Eingangsspannung auf das für die Ladung einer 24-V-Verbraucherbank erforderliche Niveau an und führt den Ladevorgang entsprechend dem eingestellten Batterieprofil aus.
Dreistufige Ladung für die 24-V-Verbraucherbank
Der Ladeablauf umfasst Hauptladung, Absorption und Ladeerhaltung. Die Spannungen und Ladezeiten werden über VictronConnect auf die Batterie am Ausgang abgestimmt.
Für geeignete Bleibatterien kann die Absorptionszeit adaptiv an den Ladeverlauf angepasst werden. Bei Lithiumbatterien wird mit einer passenden festen Absorptionszeit gearbeitet. Entscheidend sind jeweils die Vorgaben des Batterieherstellers und die Anforderungen des Batteriemanagementsystems.
Die nominalen 24,2 V dienen als Bezugspunkt für technische Leistungsangaben. Im Ladebetrieb folgt die tatsächliche Ausgangsspannung der eingestellten Ladekennlinie.

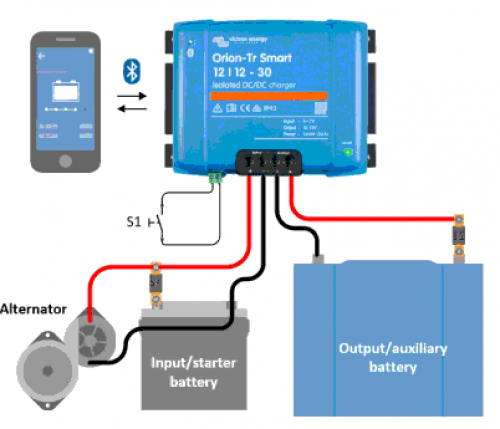

Ladung aus einem 12-V-Lichtmaschinensystem
Die integrierte Motorabschaltungserkennung nutzt konfigurierbare Spannungsschwellen, um die Ladung freizugeben oder nach dem Abstellen des Motors zu beenden. Sie kann an konventionelle und intelligente Lichtmaschinen angepasst werden.
Zusätzlich lässt sich eine Eingangsspannungssperre festlegen. Spannungsverluste auf der Zuleitung beeinflussen die am Gerät gemessene Spannung und müssen bei der Einstellung berücksichtigt werden.
Galvanische Trennung und BMS-Anbindung
Die Isolation ermöglicht einen eigenständigen Massebezug der 24-V-Seite. Das ist hilfreich, wenn Starter- und Verbrauchersystem elektrisch getrennt aufgebaut werden sollen.
Über Remote-Ein/Aus lässt sich die Ladefreigabe extern steuern. Für die Anbindung eines BMS müssen Signalart und Bezugspotential passen. Wenn das BMS auf der getrennten Ausgangsseite arbeitet, kann eine isolierte Steuerschnittstelle erforderlich sein.
Bluetooth für Einrichtung und Betriebsüberwachung
VictronConnect ermöglicht die Einstellung des Batterieprofils, der Abschaltschwellen und des Betriebsmodus. Die App zeigt unter anderem Eingangs- und Ausgangsspannung sowie die aktive Ladephase an.
Eine Messwertanzeige für Eingangs- oder Ausgangsstrom ist bei diesem Modell nicht vorhanden. Ebenso fehlt ein VE.Direct-Anschluss. Eine weitergehende Erfassung von Batteriestrom und Ladezustand erfordert ein separates Messsystem.
Leistungsgrenzen und alternativer Versorgungsbetrieb
Die Dauerleistung beträgt 280 W bei 25 °C und 240 W bei 40 °C. Der tatsächlich verfügbare Ladestrom hängt unter anderem von der Ladespannung, der Temperatur und der Eingangsversorgung ab.
Alternativ kann das Gerät mit einer festen Ausgangsspannung als DC-Stromversorgung betrieben werden. Die Elektronik ist mit IP43, der Anschlussbereich mit IP22 spezifiziert. Überlast-, Kurzschluss- und Übertemperaturschutz unterstützen den Betrieb; ein trockener, belüfteter Montageort bleibt erforderlich.
