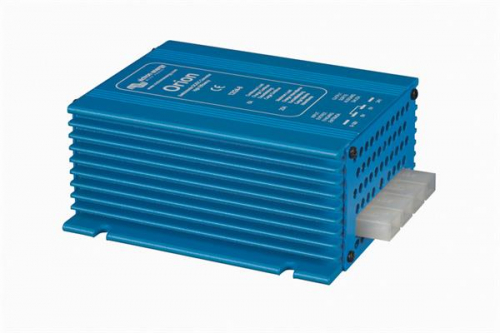

Victron Energy Orion 12/24-8 – nicht isolierter DC-DC-Spannungswandler von 12 V auf 24 V mit 8 A Dauerausgangsstrom

(Art.Nr.: VIORI122408020)

Beschreibung

Der Orion 12/24-8 ermöglicht den Betrieb von 24-V-Verbrauchern, ohne dafür ein vollständiges 24-V-Batteriesystem aufbauen zu müssen. Er hebt die Spannung eines vorhandenen 12-V-Netzes auf eine geregelte Ausgangsspannung von 24 V an. Geeignete Anwendungen sind beispielsweise Steuerungen, Instrumente und kleinere Hilfsverbraucher, deren Versorgungsspannung und Leistungsbedarf zu den Gerätedaten passen.

Fester 24-V-Ausgang für die Verbraucherversorgung

Die Ausgangsspannung ist fest eingestellt. Dadurch entfällt eine manuelle Spannungseinstellung bei der Inbetriebnahme. Vor dem Anschluss ist lediglich sicherzustellen, dass die vorgesehenen Verbraucher für diese Versorgung geeignet sind.

Der Dauerausgangsstrom beträgt 8 A. Für die Auslegung ist die Summe der gleichzeitig betriebenen Verbraucher maßgeblich. Bei Geräten mit erhöhtem Einschaltstrom muss zusätzlich geprüft werden, welche Belastung beim Start entsteht und wie empfindlich sie auf einen kurzzeitigen Spannungseinbruch reagieren.

Gemeinsames Minuspotential

Der Orion 12/24-8 besitzt keine galvanische Trennung. Seine beiden Minusanschlüsse sind intern miteinander verbunden. Eingangsversorgung und angeschlossene Verbraucher arbeiten daher mit demselben elektrischen Bezugspotential.

Das passt zu Anlagen mit einer durchgängigen gemeinsamen Masseführung. Eine sorgfältige Minusverbindung ist besonders wichtig: Victron weist darauf hin, dass ein fehlerhafter Minusanschluss zu einer Überspannung am Ausgang führen kann.

Lüfterloser Betrieb und Einbau

Der Wandler arbeitet ohne eingebauten Lüfter. Damit entsteht kein Lüftergeräusch, was bei einer Montage in der Nähe von Aufenthalts- oder Arbeitsbereichen vorteilhaft sein kann. Die entstehende Wärme muss dennoch über das Gehäuse und die umgebende Luft abgeführt werden.

Der Einbau sollte an einem kühlen, trockenen und belüfteten Ort erfolgen. Oberhalb von 40 °C reduziert sich die zulässige Belastbarkeit um 3 % je zusätzlichem Grad Celsius. Ein geschlossener Einbauraum mit Wärmestau kann deshalb die nutzbare Ausgangsleistung begrenzen.

Anschluss und Schaltung

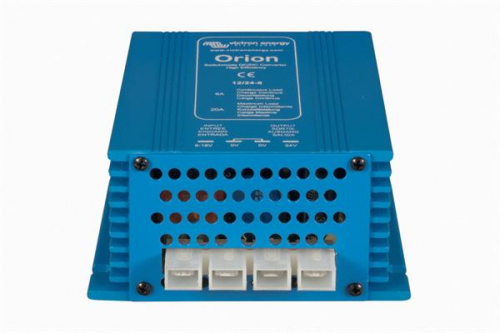

Der elektrische Anschluss erfolgt über 6,3-mm-Flachsteckkontakte. Passende Faston-Crimpsteckhülsen gehören bei dieser Anschlussausführung zum Lieferumfang. Die Leitungen sind entsprechend dem Strombedarf und der Leitungslänge auszulegen.

Ein Remote-Ein/Aus-Anschluss ist bei diesem Modell nicht vorhanden. Soll der Wandler vollständig abgeschaltet werden, ist eine geeignete externe Schaltmöglichkeit in der Versorgung vorzusehen. Eine Parallelschaltung der Ausgänge zur Erhöhung des verfügbaren Stroms ist für diese Ausführung nicht vorgesehen.

Für Verbraucher mit festem Spannungsbedarf

Der Orion 12/24-8 ist für die Versorgung von Verbrauchern bestimmt. Victron weist diese Ausführung nicht als geeignet für die Batteriepufferladung aus. Für das Laden einer 24-V-Batterie aus einem 12-V-System ist ein entsprechend geeignetes Ladegerät auszuwählen.

Technische Daten

Hersteller Victron Energy
Modell Orion 12/24-8
Artikelnummer ORI122408020
Gerätetyp Nicht isolierter DC-DC-Spannungswandler
Nenneingangsspannung 12 V DC
Eingangsspannungsbereich 9–18 V DC
Unterspannungsabschaltung 8 V
Wiedereinschaltung nach Unterspannung 10 V
Ausgangsspannung 24 V DC, fest eingestellt
Dauerausgangsstrom 8 A
Wirkungsgrad 95 %
Leerlaufstrom < 10 mA
Galvanische Trennung Nein
Minusanschlüsse Intern miteinander verbunden
Ausgangsspannung einstellbar Nein
Batteriepufferladung laut Hersteller Nicht vorgesehen
Parallelschaltung der Ausgänge Nicht vorgesehen
Remote-Ein/Aus Nicht vorhanden
Kühlung Ohne Lüfter
Betriebstemperaturbereich −20 bis +55 °C
Leistungsreduzierung oberhalb 40 °C 3 % je °C
DC-Anschlüsse 6,3-mm-Flachsteckkontakte
Abmessungen H × B × T: 45 × 90 × 115 mm
Gewicht laut Datenblatt 0,4 kg

Kaufberatung

Für einzelne 24-V-Geräte im 12-V-Bordnetz

Der Orion 12/24-8 ist eine passende Lösung, wenn ein vorhandenes 12-V-System um einen überschaubaren 24-V-Verbraucherkreis ergänzt werden soll. Voraussetzung ist, dass die Geräte eine feste 24-V-Versorgung akzeptieren und ihr gemeinsamer Dauerstrom innerhalb der verfügbaren Belastbarkeit liegt.

Bei einer Steuerung oder Instrumentengruppe lässt sich der Bedarf meist anhand der Herstellerangaben bestimmen. Bei Pumpen, Ventilen oder anderen elektromechanischen Verbrauchern müssen zusätzlich Einschalt- und Anlaufvorgänge berücksichtigt werden. Eine Reserve erleichtert den Betrieb und spätere kleinere Erweiterungen.

Belastung der 12-V-Seite berücksichtigen

Der Eingangsstrom ist wegen der Spannungserhöhung höher als der Ausgangsstrom. Die Zuleitung darf daher nicht allein anhand der 8-A-Ausgangsangabe dimensioniert werden.

Für die Planung sind Ausgangsleistung, tatsächliche Eingangsspannung und Umwandlungsverluste gemeinsam zu betrachten. Kurze Leitungswege, ausreichende Querschnitte und eine passende Absicherung helfen, Spannungsabfälle auf der 12-V-Seite zu begrenzen.

Feste Ausgangsspannung oder einstellbare Versorgung

Wenn die angeschlossenen Geräte ausdrücklich eine andere Versorgungsspannung innerhalb der 24-V-Klasse benötigen, ist ein einstellbarer Wandler geeigneter. Der Orion 12/24-10 bietet beispielsweise eine einstellbare Ausgangsspannung und einen höheren Dauerausgangsstrom.

Wird eine galvanische Trennung benötigt, muss eine isolierte Ausführung gewählt werden. Der Orion 12/24-8 kann keine getrennten Massepotentiale bereitstellen.

Installation und Abschaltung einplanen

Zusätzlich zum Gerät werden geeignete Leitungen, Sicherungen und Sicherungshalter benötigt. Bei mehreren Verbrauchern ist eine einzeln abgesicherte Verteilung auf der Ausgangsseite zweckmäßig.

Da kein Fernschalteingang vorhanden ist, sollte die gewünschte Bedienung vor dem Einbau feststehen. Eine externe Abschaltung ist insbesondere dann sinnvoll, wenn der Wandler über längere Stillstandszeiten nicht benötigt wird. Der Schalter beziehungsweise das Schaltgerät muss für die Gleichspannung und den tatsächlich auftretenden Eingangsstrom geeignet sein.

Lieferumfang

Victron Energy Orion 12/24-8 DC-DC-Spannungswandler
Passende 6,3-mm-Faston-Crimpsteckhülsen für die Flachsteckanschlüsse
