Der Orion-Tr 12/24-5A verbindet die Spannungsanhebung von 12 V auf die 24-V-Klasse mit einer galvanischen Trennung. Damit lässt sich innerhalb einer vorhandenen 12-V-Anlage eine eigenständig geregelte Versorgung für kleinere 24-V-Verbraucher aufbauen.
Einstellbare Spannung für den Ausgangsstromkreis
Die nominale Ausgangsspannung beträgt 24,2 V. Über das Potentiometer am Gerät lässt sich die Spannung im Bereich von 18 bis 30 V an die angeschlossenen Verbraucher anpassen.
Wird die Ausgangsspannung oberhalb des nominalen Werts eingestellt, steigt auch die erforderliche Mindesteingangsspannung für eine stabile Regelung. Die gewünschte Ausgangsspannung und die niedrigste zu erwartende Eingangsspannung müssen deshalb gemeinsam betrachtet werden.
Galvanische Trennung für getrennte Massepotentiale
Der Ausgang ist elektrisch vom Eingang getrennt. Dadurch kann der versorgte 24-V-Stromkreis mit einem eigenen Massepotential aufgebaut werden. Das ist beispielsweise bei einer separat geplanten Elektronikversorgung von Bedeutung.
Damit dieses Konzept erhalten bleibt, müssen auch Signal- und Datenverbindungen der angeschlossenen Geräte berücksichtigt werden. Eine zusätzliche leitende Verbindung zwischen Eingangs- und Ausgangsmasse kann die Trennung außerhalb des Wandlers wieder aufheben.
Temperaturabhängige Dauerleistung
Bei nominaler Ausgangsspannung und 25 °C ist der Wandler für 5 A Dauerausgangsstrom spezifiziert. Die Dauerleistung liegt bei dieser Temperatur bei 120 W. Für 40 °C nennt Victron 110 W.
Für einen warmen Technikraum ist deshalb der niedrigere Leistungswert maßgeblich. Oberhalb von 40 °C reduziert sich die Belastbarkeit weiter. Bei Verbrauchern mit erhöhtem Einschaltstrom ist zusätzlich deren Startverhalten mit der kurzzeitigen Belastbarkeit des Wandlers abzugleichen.
Remote-Ein/Aus und Parallelschaltung
Über den Remote-Anschluss kann die Ausgangsversorgung mit einem kleinen Schalter freigegeben oder abgeschaltet werden. Der Schalter führt dabei nur den Steuerstrom und muss nicht den gesamten Eingangsstrom des Wandlers schalten.
Zur Erhöhung des verfügbaren Ausgangsstroms können geeignete Geräte parallel betrieben werden. Vor dem Zusammenschalten müssen ihre Ausgangsspannungen eingestellt und aufeinander abgestimmt werden. Für die gemeinsame Versorgung sind passende Leitungen und Sicherungen vorzusehen.
Schutzfunktionen und Anschlüsse
Der Ausgang ist gegen Überlastung und Kurzschluss geschützt. Bei hoher Temperatur wird die Belastbarkeit reduziert. Die 12-V-Eingangsausführung besitzt eine interne, nicht austauschbare Eingangssicherung.

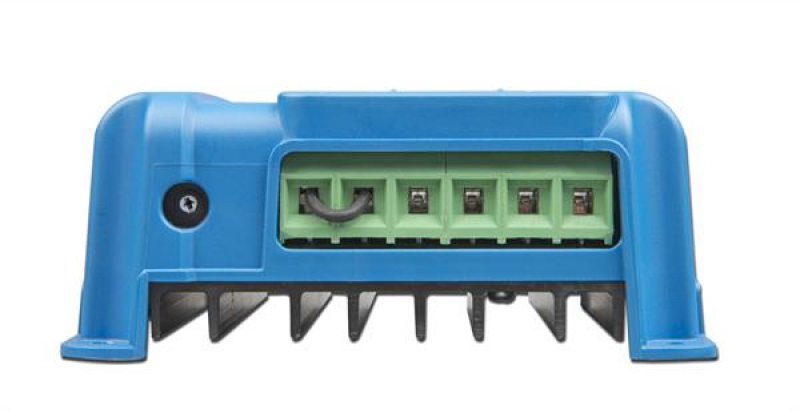

Die Leitungen werden über Schraubklemmen angeschlossen. Die Schutzart IP43 gilt bei nach unten gerichteten Anschlussklemmen. Ein trockener, belüfteter Einbauort und ausreichend Platz für die Leitungsführung sind erforderlich.
Das Gerät ist für Verbraucherversorgung vorgesehen. Victron weist diese Orion-Tr-Ausführung ausdrücklich nicht als Batterieladegerät aus.
