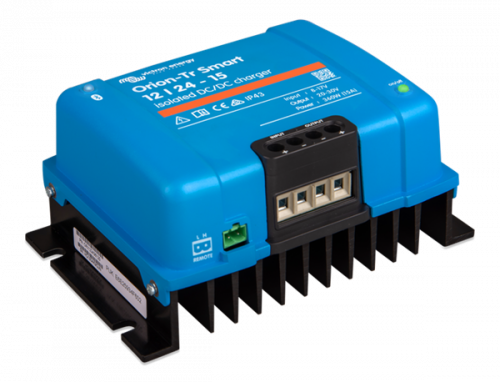

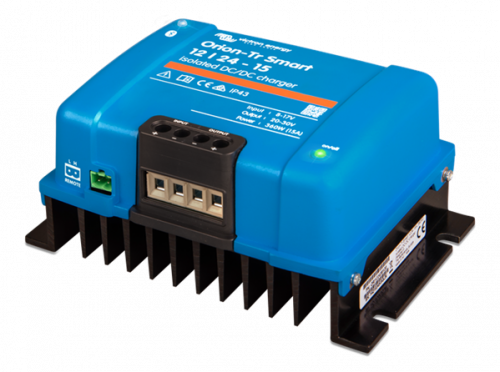

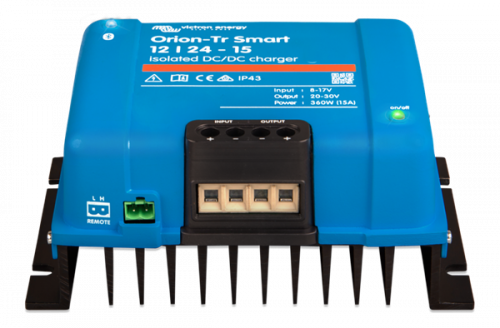

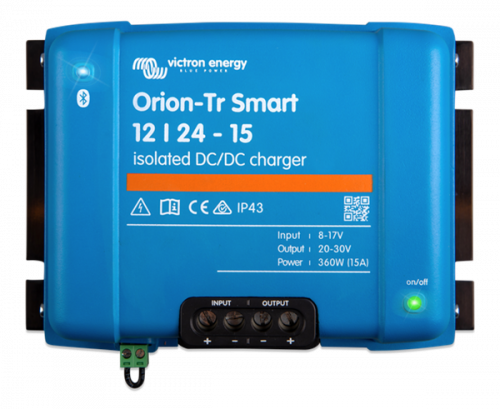

Das Orion-Tr Smart 12/24-15A ist für Batterieanlagen vorgesehen, in denen eine 24-V-Verbraucherbank aus einer 12-V-Quelle geladen werden soll. Es übernimmt sowohl die Spannungsanhebung als auch die Steuerung des Ladeverlaufs. Dadurch kann die Verbraucherbank entsprechend ihren eigenen Ladeanforderungen versorgt werden.
Programmierbare Ladekennlinie
Der Ladevorgang umfasst Hauptladung, Absorption und Ladeerhaltung. Die zugehörigen Spannungen und Zeiten lassen sich über VictronConnect konfigurieren.
Für geeignete Bleibatterien steht eine adaptive Absorptionszeit zur Verfügung. Bei Lithiumbatterien wird eine feste, zu den Herstelleranforderungen passende Absorptionszeit eingestellt. Die Batterieauswahl und die Ladefreigaben des BMS müssen mit der Konfiguration übereinstimmen.
Die Ausgangsspannung folgt im Ladebetrieb dem gewählten Profil. Die nominale Spannung von 24,2 V ist der Bezugspunkt für bestimmte Leistungsdaten und keine fest vorgegebene Ladespannung.
Höhere Ladeleistung für die 24-V-Seite
Bei 40 °C beträgt die Dauerleistung 360 W; bei 25 °C weist Victron 430 W aus. Der Dauerausgangsstrom von 15 A gilt bei nominaler Ausgangsspannung und 40 °C.
Im praktischen Ladebetrieb beeinflussen Ladespannung, Temperatur und Eingangsversorgung den verfügbaren Strom. Für längere Ladephasen ist deshalb eine gute Wärmeabfuhr wichtig. Oberhalb von 40 °C reduziert sich die zulässige Leistung um 3 % je zusätzlichem Grad Celsius.
Galvanisch getrennte Ein- und Ausgangsseite
Die Isolation ermöglicht eine getrennte Masseführung zwischen 12-V-Starterseite und 24-V-Verbraucherseite. Das ist insbesondere bei Anlagen relevant, deren Stromkreise bewusst elektrisch getrennt aufgebaut werden.
Weitere Geräteverbindungen müssen dieses Konzept unterstützen. Auch die externe Ladefreigabe über ein BMS muss hinsichtlich Signalart und Bezugspotential passend ausgeführt sein.
Motorabschaltungserkennung und Remote-Steuerung

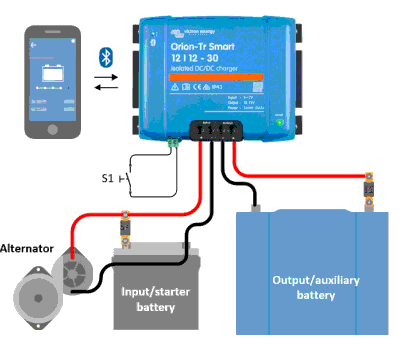

Die integrierte Erkennung kann die Ladung anhand der Spannung auf der Eingangsseite freigeben und nach dem Abstellen des Motors beenden. Die Schwellenwerte lassen sich auf die verwendete Lichtmaschine und die Leitungsverhältnisse abstimmen.
Eine zusätzliche Eingangsspannungssperre unterbricht die Ladung unterhalb der gewählten Grenze. Über den Remote-Anschluss kann das Ladegerät außerdem durch einen Schalter oder eine geeignete externe Steuerung freigegeben werden.
Bluetooth und Grenzen der Überwachung
VictronConnect ermöglicht die Einrichtung, Firmwareaktualisierung und Kontrolle der Betriebszustände. Angezeigt werden unter anderem Eingangs- und Ausgangsspannung sowie die aktive Ladephase.
Das Gerät zeigt keinen gemessenen Eingangs- oder Ausgangsstrom an und besitzt keinen VE.Direct-Anschluss. Für eine umfassende Batterieüberwachung ist deshalb ein separates Messsystem erforderlich.
Alternativ zum Ladebetrieb kann eine feste Ausgangsspannung für die Versorgung geeigneter Verbraucher eingestellt werden. Die Elektronik besitzt die Schutzart IP43, der Anschlussbereich IP22. Ein trockener, belüfteter Einbauort ist entsprechend vorzusehen.
