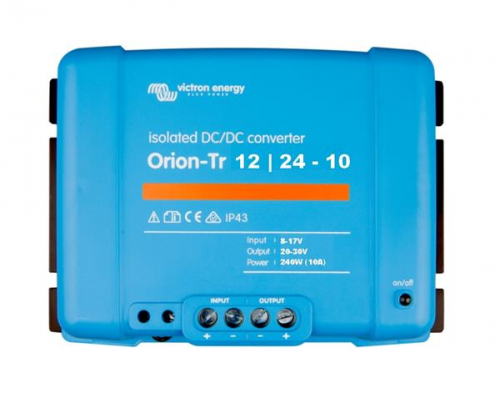

Victron Energy Orion-Tr 12/24-10A (240 W) – galvanisch isolierter DC-DC-Spannungswandler mit einstellbarem 24-V-Ausgang
Victron Energy Orion-Tr 12/24-10A (240 W) – galvanisch isolierter DC-DC-Spannungswandler mit einstellbarem 24-V-Ausgang
(Art.Nr.: VIORI122424110)
Der Orion-Tr 12/24-10A stellt innerhalb einer vorhandenen 12-V-Anlage eine geregelte 24-V-Versorgung bereit. Er eignet sich für Verbrauchergruppen, deren Spannung angehoben werden muss und deren Stromkreis einen eigenen Massebezug erhalten soll.
Einstellbare Ausgangsspannung
Die Ausgangsspannung wird über ein Potentiometer am Gerät eingestellt. Der Bereich von 18 bis 30 V erlaubt die Anpassung an unterschiedliche Anforderungen innerhalb der 24-V-Spannungsklasse.
Vor dem Anschluss ist die gewählte Spannung mit dem zulässigen Bereich aller Verbraucher abzugleichen. Eine höhere Einstellung als die nominalen 24,2 V erhöht auch die erforderliche Mindesteingangsspannung für eine stabile Regelung. Die gewünschte Ausgangsspannung muss deshalb zur niedrigsten tatsächlich auftretenden Versorgungsspannung passen.
240 W Dauerleistung bei 40 °C
Victron gibt für dieses Modell 240 W Dauerleistung bei 40 °C und 280 W bei 25 °C an. Der Dauerausgangsstrom von 10 A bezieht sich auf die nominale Ausgangsspannung bei 40 °C.
Damit können beispielsweise Instrumente, Steuerungen und weitere geeignete Hilfsverbraucher gemeinsam versorgt werden. Bei der Auslegung sind die gleichzeitige Belastung und mögliche Einschaltströme zu berücksichtigen. Die kurzzeitige Strombelastbarkeit ersetzt keine ausreichende Reserve für den Dauerbetrieb.
Galvanisch getrennter Stromkreis
Die Isolation verhindert eine direkte leitende Verbindung zwischen Eingangs- und Ausgangsseite innerhalb des Wandlers. Dadurch lässt sich der 24-V-Verbraucherkreis mit einem eigenständigen Massepotential aufbauen.
Das Konzept muss auch bei weiteren Geräteverbindungen erhalten bleiben. Gemeinsame Signalmasse, Datenleitungen oder zusätzliche Versorgungsanschlüsse können die beiden Stromkreise außerhalb des Wandlers wieder verbinden.
Fernschaltung und Erweiterung
Über den Remote-Anschluss kann die Versorgung mit einem kleinen Steuerschalter ein- und ausgeschaltet werden. Das ist hilfreich, wenn eine komplette Elektronikgruppe vom Bedienplatz aus freigegeben werden soll.
Zur Erhöhung des verfügbaren Ausgangsstroms ist eine Parallelschaltung vorgesehen. Vor dem Zusammenschalten müssen die Ausgangsspannungen abgeglichen werden. Die gemeinsame Zuleitung und die Absicherung sind für den daraus entstehenden Gesamtbedarf auszulegen.
Schutzfunktionen und Einbaubedingungen
Der Wandler ist gegen Überlastung und Kurzschluss geschützt. Bei hoher Temperatur reduziert sich die Belastbarkeit. Die interne Eingangssicherung der 12-V-Ausführung ist nicht austauschbar.
Die Schutzart IP43 gilt bei nach unten gerichteten Anschlussklemmen. Der Montageort sollte trocken und belüftet sein. Für das Laden einer Batterie ist dieses Modell nicht vorgesehen; seine Aufgabe ist die Versorgung von Verbrauchern mit einer eingestellten Gleichspannung.
Hersteller Victron Energy
Modell Orion-Tr 12/24-10A (240 W)
Gerätetyp Galvanisch isolierter DC-DC-Spannungswandler
Eingangsspannungsbereich 8–17 V DC
Unterspannungsabschaltung 7 V
Wiedereinschaltung nach Unterspannung 7,5 V
Nominale Ausgangsspannung 24,2 V DC
Einstellbereich Ausgangsspannung 18–30 V DC
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 10 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 15 A
Dauerausgangsleistung bei 25 °C 280 W
Dauerausgangsleistung bei 40 °C 240 W
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Wirkungsgrad 88 %
Leerlauf-Eingangsstrom < 100 mA
Stromaufnahme bei Abschaltung über Remote < 200 µA
Galvanische Isolation 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernschaltung Remote-Ein/Aus-Anschluss
Betriebstemperaturbereich −20 bis +55 °C
Leistungsreduzierung oberhalb 40 °C 3 % je °C
Zulässige Luftfeuchtigkeit Max. 95 %, nicht kondensierend
Schutzart IP43 bei nach unten gerichteten Anschlussklemmen
DC-Anschlüsse Schraubklemmen
Maximaler Anschlussquerschnitt 16 mm²
Eingangssicherung Intern, nicht austauschbar
Abmessungen H × B × T: 130 × 186 × 70 mm
Gewicht 1,3 kg
Für eine separate 24-V-Verbrauchergruppe
Der Orion-Tr 12/24-10A ist passend, wenn mehrere 24-V-Geräte aus einem 12-V-System versorgt werden sollen und die kleinere 5-A-Ausführung nicht ausreichend Reserve bietet. Die galvanische Trennung ist insbesondere dann relevant, wenn der Ausgangsstromkreis einen eigenen Massebezug benötigt.
Zur Dimensionierung sollten die gleichzeitig aktiven Verbraucher erfasst werden. Bei Funk- und Kommunikationsgeräten kann die Stromaufnahme je nach Betriebszustand wechseln; bei motorischen Verbrauchern muss der Anlaufstrom berücksichtigt werden.
Dauerleistung anhand des Einbauorts auswählen
Für einen Montageort mit 40 °C sind 240 W Dauerleistung anzusetzen. Liegt die geplante Last bereits nahe an dieser Grenze, ist eine größere Ausführung oder eine Aufteilung der Verbraucher sinnvoll.
Auch die 12-V-Quelle muss den Bedarf decken. Durch die Spannungserhöhung ist der Eingangsstrom höher als der Ausgangsstrom. Die Leitungen auf der Eingangsseite dürfen deshalb nicht allein anhand der 10-A-Ausgangsangabe dimensioniert werden.
Ausgangsspannung und Masseführung abstimmen
Die einstellbare Spannung bietet Flexibilität, muss aber für alle angeschlossenen Geräte zulässig sein. Unterschiedliche Leitungswege werden am besten durch geeignete Querschnitte und eine passende Verteilung berücksichtigt.
Die galvanische Trennung sollte Bestandteil eines klaren Anlagenkonzepts sein. Wird die Ausgangsmasse an anderer Stelle mit der Eingangsmasse verbunden, lässt sich die gewünschte elektrische Trennung nicht aufrechterhalten.
Zubehör und passende Geräteklasse
Benötigt werden geeignete DC-Leitungen, Sicherungen und Sicherungshalter. Eine einzeln abgesicherte Unterverteilung erleichtert den Anschluss mehrerer Verbraucher. Für die Bedienung über Remote-Ein/Aus sind ein geeigneter Schalter und eine Steuerleitung separat einzuplanen.
Soll eine 24-V-Verbraucherbatterie über die 12-V-Lichtmaschine geladen werden, ist die entsprechende Orion-Tr-Smart-Ladegeräteausführung auszuwählen. Eine einstellbare Ausgangsspannung allein ersetzt keine zum Batterietyp passende Ladekennlinie.
