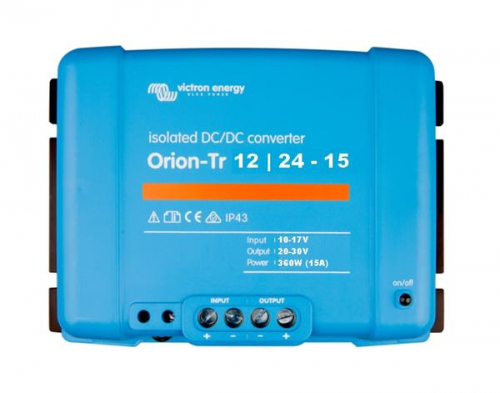

Victron Energy Orion-Tr 12/24-15A (360 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 12/24-15A (360 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI122441110)
Separate 24-V-Versorgung aus einem 12-V-Bordnetz
Der Orion-Tr 12/24-15A stellt eine geregelte Versorgung für 24-V-Geräte bereit, wenn die vorhandene Energiequelle mit 12 V arbeitet. Dadurch lassen sich unterschiedliche Spannungsebenen innerhalb einer Anlage nutzen, ohne für jeden Verbraucherkreis eine eigene Batterie vorzusehen.
Der Eingangsbereich reicht von 8 bis 17 V. Für die Auslegung sind sowohl die niedrigste Betriebsspannung der Versorgung als auch ihre höchste Ladespannung relevant. Die nominale Ausgangsspannung beträgt 24,2 V und lässt sich am Gerät auf den benötigten Wert einstellen.
Einstellbarer Ausgang für unterschiedliche Verbraucher
Mit einem Einstellbereich von 18 bis 30 V kann der Wandler an verschiedene DC-Verbraucher angepasst werden. Vor dem Anschluss ist deren zulässiger Spannungsbereich zu prüfen. Das ist besonders bei elektronischen Geräten wichtig, die eine enger tolerierte Versorgung benötigen als typische Bordnetzverbraucher.
Wird die Ausgangsspannung über den nominalen Wert angehoben, erhöht sich auch die Mindest-Eingangsspannung, die für eine stabile Ausgangsregelung erforderlich ist. Der gesamte Eingangsbereich steht daher nicht bei jeder beliebigen Ausgangseinstellung unverändert zur Verfügung.
Galvanische Trennung und Fernsteuerung
Die galvanische Trennung erlaubt eine eigenständige Masseführung auf der Ausgangsseite. Das ist hilfreich, wenn der 24-V-Verbraucherkreis nicht direkt mit dem Minuspotential der 12-V-Versorgung verbunden werden soll.
Damit die Trennung im Gesamtsystem erhalten bleibt, müssen weitere Verbindungen berücksichtigt werden. Signalmasse, Datenleitungen oder zusätzliche Versorgungsgeräte können andernfalls außerhalb des Wandlers eine Verbindung herstellen.
Über Remote Ein/Aus lässt sich der Wandler mit einem kleinen Schalter oder einer geeigneten Steuerung aktivieren. Die Lastversorgung muss dadurch nicht über einen zusätzlichen Schalter für den gesamten Eingangsstrom geführt werden. Im über Remote abgeschalteten Zustand beträgt die Stromaufnahme weniger als 200 µA.
Belastbarkeit und thermisches Verhalten
Die Dauerleistung beträgt 430 W bei 25 °C und 360 W bei 40 °C. Oberhalb von 40 °C reduziert sich die zulässige Leistung weiter. Für einen dauerhaft belasteten Einbau in einem warmen Technikraum ist deshalb die tatsächliche Umgebungstemperatur ausschlaggebend.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Die interne Eingangssicherung ist nicht austauschbar. Ein passend ausgeführter äußerer Leitungsschutz bleibt Bestandteil der Installation.
Anschluss und Montage
Schraubklemmen nehmen Leiter bis 16 mm² auf. Dieser Maximalwert ersetzt keine Leitungsberechnung: Auf der 12-V-Seite fließt bei gleicher übertragener Leistung mehr Strom als auf der 24-V-Seite.
Schutzart IP43 gilt bei nach unten gerichteten Anschlussklemmen. Ein trockener, belüfteter Montageplatz mit ausreichender Wärmeabfuhr unterstützt den dauerhaften Betrieb.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 8–17 V DC
Unterspannungsabschaltung 7 V
Wiedereinschaltung nach Unterspannung 7,5 V
Nominale Ausgangsspannung 24,2 V
Einstellbereich der Ausgangsspannung 18–30 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 15 A
Dauerausgangsleistung bei 25 °C 430 W
Dauerausgangsleistung bei 40 °C 360 W
Wirkungsgrad 88 %
Leerlaufstrom am Eingang < 100 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Kurzschlussschutz Vorhanden
Interne Eingangssicherung Vorhanden, nicht austauschbar
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Luftfeuchtigkeit Maximal 95 %, nicht kondensierend
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 80 mm
Gewicht 1,8 kg
Für geregelte Verbraucher statt Batterieladung
Dieser Orion-Tr passt zu einer Anlage, in der 24-V-Geräte unmittelbar aus einer 12-V-Quelle betrieben werden sollen. Dazu können Steuerungen, Kommunikationsgeräte und andere Hilfsverbraucher gehören, sofern Spannung und Strombedarf innerhalb der Gerätegrenzen liegen.
Für das Laden einer 24-V-Batterie ist ein Orion-Tr Smart mit passendem Ladeprofil die zweckmäßige Alternative. Der einstellbare Spannungsausgang des einfachen Orion-Tr ersetzt keine mehrstufige Laderegelung.
Dauerlast und Einschaltverhalten gemeinsam betrachten
Die Summe gleichzeitig betriebener Verbraucher muss zur verfügbaren Dauerleistung passen. Bei Motoren, Pumpen oder Geräten mit großen Eingangskondensatoren ist zusätzlich der Einschaltstrom zu prüfen.
Victron nennt eine kurzzeitige Überlastfähigkeit unter besonderen Spannungsbedingungen. Sie sollte nicht als Reserve bei unverändert voller Ausgangsspannung eingeplant werden. Für empfindliche Verbraucher ist entscheidend, ob die Versorgung auch während des Einschaltens innerhalb ihres zulässigen Spannungsfensters bleibt.
Installation auf der 12-V-Seite ausreichend dimensionieren
Die Spannungsanhebung führt zu einem deutlich höheren Strom auf der Eingangsseite. Kurze, ausreichend dimensionierte Leitungen und geeignete Sicherungen sind deshalb besonders wichtig. Ein Spannungsabfall vor dem Wandler verringert die verfügbare Eingangsreserve.
Für getrennte Massekreise bietet diese isolierte Ausführung einen klaren Nutzen. Ist eine gemeinsame Masse ausdrücklich vorgesehen, kann eine nicht isolierte Lösung infrage kommen; sie muss jedoch hinsichtlich Spannung, Leistung und Regelverhalten ebenfalls zur Anwendung passen.
