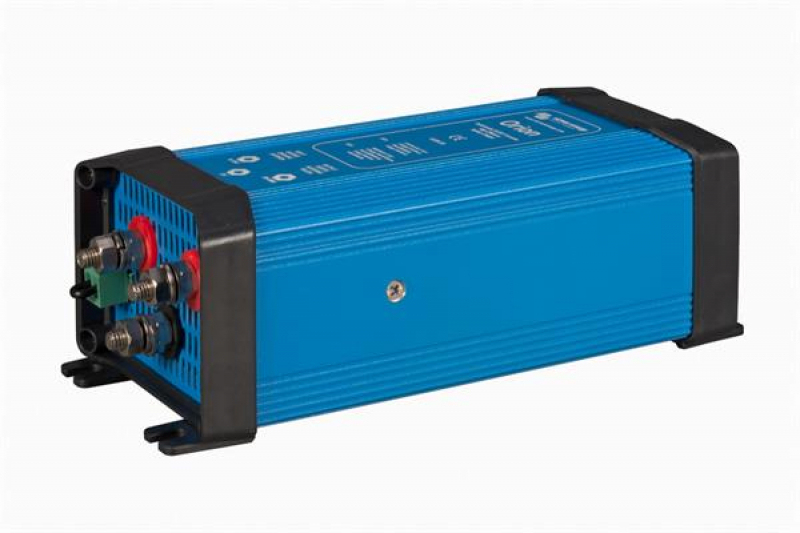

Victron Energy Orion 12/24-20 – nicht isolierter DC-DC-Spannungswandler mit 20 A, einstellbarem Ausgang und Remote-Ein/Aus
Victron Energy Orion 12/24-20 – nicht isolierter DC-DC-Spannungswandler mit 20 A, einstellbarem Ausgang und Remote-Ein/Aus
(Art.Nr.: VIORI122420020)
Der Orion 12/24-20 ist für Anlagen mit höherem Bedarf auf der 24-V-Seite ausgelegt. Er ermöglicht den Aufbau einer leistungsfähigeren Verbraucherversorgung innerhalb eines vorhandenen 12-V-Systems. Die einstellbare Ausgangsspannung erlaubt die Anpassung an die Anforderungen des versorgten Stromkreises.
Einstellbarer Ausgang von 20 bis 30 V
Die Ausgangsspannung wird über ein Potentiometer am Gerät eingestellt. Die Werkseinstellung beträgt 26,4 V und sollte vor dem Anschluss der Verbraucher mit deren zulässigem Spannungsbereich abgeglichen werden.
Während der Einstellung ist eine kleine Last anzuschließen. Im Leerlauf kann die Spannung etwas höher sein; eine Einstellung ohne Last kann deshalb im späteren Betrieb zu einem abweichenden Ausgangswert führen.
20 A Dauerausgangsstrom
Der Wandler stellt 20 A dauerhaft bereit, sofern die vorgesehenen Betriebsbedingungen eingehalten werden. Er eignet sich damit für eine entsprechend dimensionierte 24-V-Unterverteilung oder einzelne Verbraucher mit höherem Strombedarf.
Auf der 12-V-Eingangsseite entsteht durch die Spannungsanhebung ein deutlich höherer Strom als auf der Ausgangsseite. Die Leistungsfähigkeit der Quelle und die Auslegung der Eingangskabel sind deshalb besonders wichtig. Eine belastbare Ausgangsversorgung setzt eine ausreichend stabile Eingangsversorgung voraus.
Remote-Ein/Aus für die Anlagensteuerung
Der Remote-Anschluss ermöglicht die Freigabe über einen kleinen Schalter oder eine geeignete externe Steuerung. So kann der Wandler beispielsweise gemeinsam mit einer benötigten Gerätegruppe eingeschaltet werden.
Der Fernschalter muss dabei nicht den gesamten Leistungsstrom führen. Die konkrete Anschlussart ist nach der Herstelleranleitung auszuwählen. Eine integrierte automatische Motorabschaltungserkennung wie bei einem entsprechend ausgestatteten Smart-Ladegerät ist damit nicht verbunden.

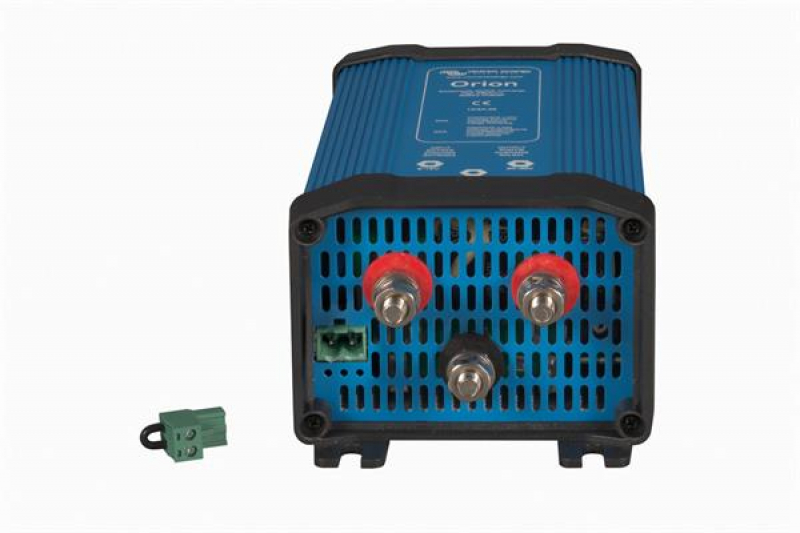

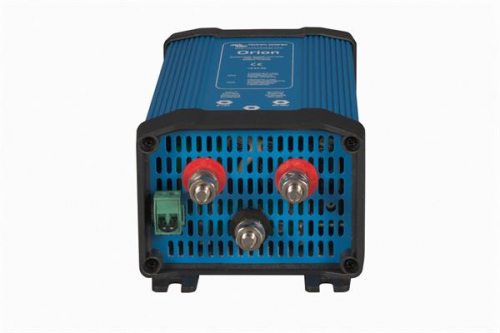

Gemeinsame Masse und M6-Leistungsanschlüsse
Der Orion 12/24-20 ist nicht galvanisch isoliert. Eingangs- und Ausgangsseite besitzen einen gemeinsamen Massebezug. Die Minusverbindung muss zuverlässig ausgeführt werden, da ein fehlerhafter Anschluss eine Überspannung am Ausgang verursachen kann.
Für die Leistungsanschlüsse nennt das aktuelle Datenblatt M6-Bolzen. Passende Kabelschuhe, Leitungsquerschnitte und eine mechanisch entlastete Kabelführung sind bei der Installation vorzusehen.
Temperaturgesteuerter Lüfter und Erweiterungsmöglichkeiten
Ein temperaturgesteuerter Lüfter unterstützt die Wärmeabfuhr. Der Montageort sollte trocken, kühl und gut belüftet sein. Oberhalb von 40 °C reduziert sich die zulässige Belastbarkeit um 3 % je zusätzlichem Grad Celsius.
Bei abgestimmten Ausgangsspannungen erlaubt Victron für die einstellbaren Modelle die Parallelschaltung von bis zu fünf Geräten. Die Versorgung und Verteilung müssen dabei für den Gesamtstrom ausgelegt sein.
Pufferladung mit fester Spannung
Das Modell ist laut Hersteller zur Pufferladung geeigneter Batterien einsetzbar. Voraussetzung ist eine zur Batterie passende Ausgangsspannung und die Einhaltung ihrer Ladebedingungen.
Eine automatische mehrstufige Ladekennlinie bietet der Orion 12/24-20 nicht. Für das zyklische Laden einer Verbraucherbank mit definierten Ladephasen sollte ein entsprechendes DC-DC-Ladegerät gewählt werden.
Hersteller Victron Energy
Modell Orion 12/24-20
Artikelnummer ORI122420020
Gerätetyp Nicht isolierter DC-DC-Spannungswandler
Nenneingangsspannung 12 V DC
Eingangsspannungsbereich 9–18 V DC
Unterspannungsabschaltung 8 V
Wiedereinschaltung nach Unterspannung 10 V
Einstellbereich Ausgangsspannung 20–30 V DC
Werkseinstellung Ausgangsspannung 26,4 V DC
Spannungseinstellung Potentiometer; Einstellung unter kleiner Last
Dauerausgangsstrom 20 A
Wirkungsgrad 93 %
Leerlaufstrom < 30 mA
Galvanische Trennung Nein
Batteriepufferladung laut Hersteller Möglich bei geeigneter Batterie und passender Spannungseinstellung
Mehrstufige Ladekennlinie Nicht vorhanden
Parallelschaltung Bis zu fünf Geräte bei abgestimmter Ausgangsspannung
Remote-Ein/Aus Vorhanden
Kühlung Temperaturgesteuerter Lüfter
Betriebstemperaturbereich −20 bis +55 °C
Leistungsreduzierung oberhalb 40 °C 3 % je °C
DC-Anschlüsse laut aktuellem Datenblatt M6-Bolzen
Abmessungen H × B × T: 65 × 88 × 195 mm
Gewicht 0,9 kg
Für eine leistungsfähigere 24-V-Unterverteilung
Der Orion 12/24-20 eignet sich, wenn mehrere 24-V-Verbraucher oder ein einzelnes leistungsstärkeres Gerät aus einem 12-V-System versorgt werden sollen. Maßgeblich sind die gleichzeitig benötigte Stromstärke, mögliche Lastspitzen und die Temperatur am Montageort.
Bei Motorlasten ist zusätzlich zu prüfen, ob der Anlaufvorgang zur verfügbaren Versorgung passt. Eine Auswahl nur anhand des normalen Betriebsstroms kann zu knapp ausfallen. Für eine erweiterbare Anlage sollte zudem eine angemessene Reserve verbleiben.
Die 12-V-Zuleitung sorgfältig dimensionieren
Die Spannungsanhebung erfordert auf der Eingangsseite einen höheren Strom. Batterieanschluss, Sicherung, Leitungen und Schaltkomponenten müssen deshalb anhand des tatsächlichen Leistungsbedarfs ausgelegt werden.
Lange Leitungen oder hohe Übergangswiderstände können die Eingangsspannung am Gerät deutlich reduzieren. Bei der Planung sind deshalb sowohl Plus- als auch Minusleitung und sämtliche Verbindungen zu berücksichtigen. Eine stabile Versorgung ist besonders bei längerer hoher Ausgangslast wichtig.
Remote-Steuerung und Montageort abstimmen
Der Fernschalteingang ist hilfreich, wenn der Wandler nur zusammen mit bestimmten Verbrauchern benötigt wird. Ein Bedienplatzschalter oder eine geeignete Anlagensteuerung kann die Freigabe übernehmen.
Für die Montage sind neben den Gehäusemaßen Platz für Kabelschuhe, Leitungsbögen und ungehinderte Luftbewegung erforderlich. Der temperaturgesteuerte Lüfter kann hörbar sein; in der Nähe von Schlafplätzen sollte dies bei der Standortwahl berücksichtigt werden.
Batteriepufferung oder geregelte Ladung auswählen
Für eine Pufferanwendung müssen die feste Ausgangsspannung und die zulässigen Ladebedingungen der Batterie zusammenpassen. Bei einer regelmäßig entladenen 24-V-Verbraucherbank ist dagegen eine auf den Batterietyp abgestimmte Ladekennlinie sinnvoll.
Als unsere Dimensionierungsorientierung für Ladeanwendungen gelten etwa 10–20 % der Batteriekapazität als Ladestrom. Diese Orientierung entscheidet jedoch nicht über die Eignung des Ladeverfahrens. Batterie- und BMS-Freigaben sowie weitere gleichzeitig aktive Ladequellen bleiben zu berücksichtigen.
Separat einzuplanen sind geeignete Leitungen, M6-Kabelschuhe, Sicherungen und Sicherungshalter sowie gegebenenfalls Komponenten für die Remote-Steuerung. Für Anlagen mit getrennten Massepotentialen ist eine galvanisch isolierte Lösung erforderlich.
