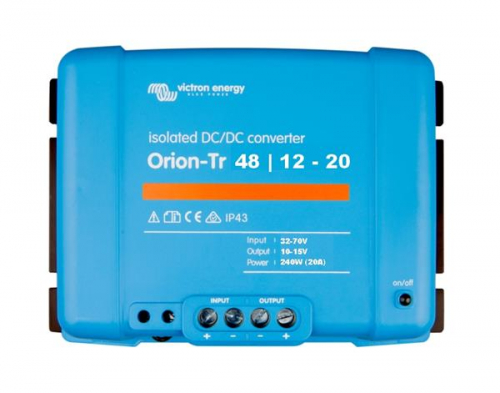

Victron Energy Orion-Tr 48/12-20A (240 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 48/12-20A (240 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI481224110)
Geregelte 12-V-Versorgung aus einer 48-V-Quelle
Der Orion-Tr 48/12-20A eignet sich für Anlagen, deren Hauptversorgung mit 48 V arbeitet, während einzelne Geräte oder Verbrauchergruppen 12 V benötigen.
Der Eingangsspannungsbereich beträgt 32 bis 70 V. Die nominale Ausgangsspannung liegt bei 12,2 V. Der Wandler versorgt geeignete Steuerungen, Kommunikationsgeräte und weitere Hilfsverbraucher innerhalb seiner Leistungsgrenzen.
Anpassbare Ausgangsspannung
Die Einstellung zwischen 10 und 15 V ermöglicht eine Anpassung an die angeschlossenen Geräte. Alle gemeinsam versorgten Verbraucher müssen die gewählte Spannung vertragen.
Wird der Ausgang über den nominalen Wert angehoben, steigt die für stabile Regelung erforderliche Mindest-Eingangsspannung proportional an. Bei der Lastplanung ist außerdem die verfügbare Leistung zu berücksichtigen. Der Stromwert von 20 A ist nicht unabhängig von der Ausgangsspannung zu verwenden.
Galvanisch getrennter Verbraucherkreis
Die Isolation erlaubt eine unabhängige Masseführung auf der 12-V-Seite. Victron nennt eine Isolationsangabe von 200 V DC zwischen Eingang, Ausgang und Gehäuse.
Für ein tatsächlich getrenntes System müssen auch Datenleitungen, Signalmasse und weitere Stromversorgungen passend ausgeführt sein. Eine zusätzliche Verbindung kann die Trennung außerhalb des Wandlers aufheben.
Fernsteuerung und Schutz
Über Remote Ein/Aus lässt sich die Versorgung gezielt aktivieren. Im deaktivierten Zustand beträgt die Stromaufnahme weniger als 200 µA.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Die 48-V-Eingangsausführung besitzt keine interne Eingangssicherung. Eine geeignete externe Absicherung ist daher Bestandteil der Installation.
Belastbarkeit und Montage
Die Dauerleistung beträgt 280 W bei 25 °C und 240 W bei 40 °C. Oberhalb von 40 °C wird die zulässige Leistung um 3 % je Grad reduziert.
Schraubklemmen nehmen Leiter bis 16 mm² auf. Dieser Wert beschreibt die Anschlussmöglichkeit; der erforderliche Querschnitt ergibt sich aus Strom, Leitungslänge und zulässigem Spannungsabfall. Schutzart IP43 gilt bei nach unten gerichteten Klemmen.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 32–70 V DC
Unterspannungsabschaltung 28 V
Wiedereinschaltung nach Unterspannung 30 V
Nominale Ausgangsspannung 12,2 V
Einstellbereich der Ausgangsspannung 10–15 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 20 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 25 A
Dauerausgangsleistung bei 25 °C 280 W
Dauerausgangsleistung bei 40 °C 240 W
Wirkungsgrad 87 %
Leerlaufstrom am Eingang < 80 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Interne Eingangssicherung Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 70 mm
Gewicht 1,3 kg
Für einen größeren 12-V-Hilfsstromkreis
Das Modell passt zu einer 48-V-Anlage, in der mehrere kleinere 12-V-Geräte oder ein entsprechend größerer Verbraucher betrieben werden sollen. Für die Auswahl zählt der gleichzeitig auftretende Bedarf.
Bei Motoren und Geräten mit hohen Einschaltströmen müssen Höhe und Dauer der Spitzen zur dokumentierten Belastbarkeit passen. Für empfindliche Elektronik kann eine getrennte Versorgung von stark schwankenden Lasten sinnvoll sein.
Beide Spannungsebenen berücksichtigen
Auf der Eingangsseite sind der vollständige Batteriespannungsbereich und die DC-Spannungsfestigkeit der Sicherung zu prüfen. Eine nur für niedrige Bordspannungen freigegebene Sicherung ist nicht automatisch für ein 48-V-System geeignet.
Auf der 12-V-Seite kann der höhere Strom bei langen Leitungen zu relevantem Spannungsabfall führen. Wandlerposition, Querschnitt und Verteilung sollten deshalb gemeinsam geplant werden.
Temperaturreserve und Gerätefunktion
Für warme Einbauorte sind die 240 W bei 40 °C die maßgebliche Grundlage. Die höhere Leistung bei 25 °C steht unter wärmeren Bedingungen nicht dauerhaft zur Verfügung.
Der einfache Orion-Tr dient der Verbraucherversorgung. Für eine 12-V-Batterie ist ein DC-DC-Ladegerät mit geeigneter Kennlinie erforderlich. Passende Leitungen, externe Sicherungen und gegebenenfalls ein Remote-Schalter sind separat auszuwählen.
