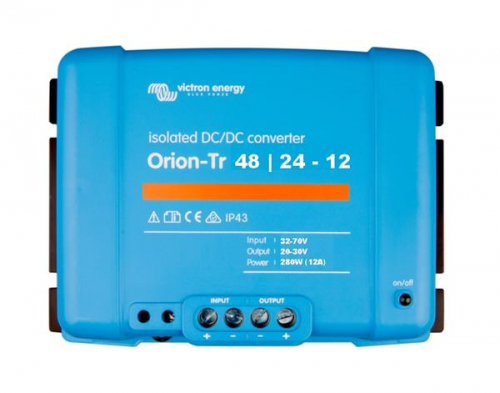

Victron Energy Orion-Tr 48/24-12A (280 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 48/24-12A (280 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI482428110)
Geregelte 24-V-Versorgung
Der Orion-Tr 48/24-12A verarbeitet Eingangsspannungen von 32 bis 70 V und liefert nominal 24,2 V. Er eignet sich für Steuerungen und weitere Verbraucher, die eine geregelte, von der 48-V-Anlage getrennte Versorgung benötigen.
Einstellbereich und Belastbarkeit
Die Ausgangsspannung lässt sich von 18 bis 30 V einstellen. Bei Werten oberhalb von 24,2 V erhöht sich die Mindest-Eingangsspannung für stabile Regelung.
Der Dauerausgangsstrom beträgt 12 A bei nominaler Ausgangsspannung und 40 °C. Bei anderen Spannungen ist die Leistungsgrenze maßgeblich.
Isolation und Fernsteuerung
Die galvanische Trennung ermöglicht eine unabhängige Masseführung. Weitere Verbindungen müssen so ausgeführt sein, dass sie die Trennung nicht unbeabsichtigt überbrücken.
Remote Ein/Aus erlaubt eine externe Freigabe. Der Abschaltstrom beträgt weniger als 200 µA.
Schutz und Einbau
Der Wandler ist kurzschlussfest und reduziert bei hoher Temperatur seine Belastbarkeit. Eine interne Eingangssicherung ist bei der 48-V-Ausführung nicht vorhanden.
Die Schraubklemmen nehmen Leiter bis 16 mm² auf. Schutzart IP43 gilt bei nach unten gerichteten Klemmen.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 32–70 V DC
Unterspannungsabschaltung 28 V
Wiedereinschaltung nach Unterspannung 30 V
Nominale Ausgangsspannung 24,2 V
Einstellbereich der Ausgangsspannung 18–30 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 12 A
Maximaler Ausgangsstrom für 10 Sekunden 15 A
Dauerausgangsleistung bei 25 °C 320 W
Dauerausgangsleistung bei 40 °C 280 W
Wirkungsgrad 89 %
Leerlaufstrom < 80 mA
Remote-Abschaltstrom < 200 µA
Galvanische Trennung Ja; 200 V DC
Interne Eingangssicherung Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Klemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 70 mm
Gewicht 1,3 kg
Für einen mittelgroßen 24-V-Verbraucherkreis
Das Modell eignet sich für mehrere kleinere Geräte oder einen Verbraucher innerhalb der verfügbaren Dauerleistung. Einschaltströme und Temperatur am Montageort sind gemeinsam zu berücksichtigen.
Passende Komponenten verwenden
Eingangssicherung und Schalter benötigen eine ausreichende Freigabe für das 48-V-System. Auf der Ausgangsseite sind Leitungsverluste und die gewählte Spannung zu beachten.
Ladefunktion richtig abgrenzen
Für eine 24-V-Batterie ist ein Orion-Tr Smart mit Ladekennlinie die passende Alternative. Der einfache Orion-Tr liefert eine einstellbare Versorgungsspannung, führt aber keinen automatischen Ladezyklus aus.
