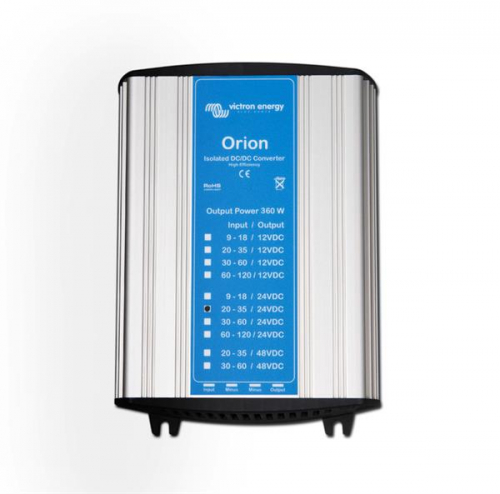

Victron Energy Orion 110/24-15A (360 W) – galvanisch isolierter DC-DC-Spannungswandler von 110 V auf 24 V
Victron Energy Orion 110/24-15A (360 W) – galvanisch isolierter DC-DC-Spannungswandler von 110 V auf 24 V
(Art.Nr.: VIORI110243610)
Der Orion 110/24-15A ist für Anlagen vorgesehen, in denen aus einer höheren Gleichspannung eine separate 24-V-Versorgung bereitgestellt werden soll. Er verbindet die Spannungswandlung mit einer galvanischen Trennung zwischen Eingangs- und Ausgangsseite. Dadurch lässt sich ein Hilfsstromkreis aufbauen, dessen Masseführung unabhängig vom versorgenden DC-System geplant werden kann.
24-V-Versorgung aus einem 110-V-Gleichspannungsnetz
Der Wandler verarbeitet Eingangsspannungen von 60 bis 140 V DC. Damit eignet er sich für eine Versorgung, deren tatsächliche Spannung im Betrieb deutlich um den Nennwert von 110 V schwankt. Für die Integration sind sowohl die höchste auftretende Versorgungsspannung als auch die niedrigste Betriebsspannung zu berücksichtigen.
Am Ausgang stellt das Gerät 24 V bei 360 W Nennleistung bereit. Geeignete Anwendungen sind beispielsweise Steuerungselektronik, Anzeigen, Relais und Kommunikationssysteme. Bei Verbrauchern mit erhöhtem Einschaltstrom muss zusätzlich geprüft werden, ob der Wandler den Startvorgang ausreichend versorgen kann.
Galvanische Trennung und Masseführung
Die galvanische Trennung verhindert eine direkte leitende Verbindung zwischen Eingangs- und Ausgangsstromkreis innerhalb des Wandlers. Das ist insbesondere dann relevant, wenn der 24-V-Verbraucherkreis ein eigenes Bezugspotential benötigt.
Die gesamte Installation muss dieses Konzept unterstützen: Eine gemeinsame Masseverbindung über weitere Geräte, Datenleitungen oder Schirmanschlüsse kann die beiden Stromkreise außerhalb des Wandlers wieder verbinden. Die Isolation des Spannungswandlers allein ersetzt deshalb keine abgestimmte Planung der angeschlossenen Komponenten.
Spannungsqualität für angeschlossene Verbraucher
Victron nennt eine Ausgangsspannungsstabilität von 2 %, eine Ausgangsspannungstoleranz von 3 % und ein Ausgangsrauschen unter 50 mV RMS. Bei empfindlichen Geräten sollten diese Werte mit deren zulässigem Versorgungsspannungsbereich abgeglichen werden.
Der Orion ist eine Stromversorgung für Verbraucher. Für das geregelte Laden einer Batterie mit einer auf den Batterietyp abgestimmten Ladekennlinie ist ein entsprechendes DC-DC-Ladegerät erforderlich.
Temperaturgesteuerte Kühlung und Leistungsreduzierung
Das Aluminiumgehäuse und ein temperaturgesteuerter Lüfter führen die entstehende Wärme ab. Der Wirkungsgrad beträgt etwa 85 %. Ein kühler, gut belüfteter Montageort ist deshalb besonders bei längerem Betrieb unter hoher Last sinnvoll.
Der spezifizierte Temperaturbereich ohne temperaturbedingte Leistungsreduzierung reicht von −20 bis +40 °C. Oberhalb von 40 °C wird der zulässige Ausgangsstrom linear reduziert; bei 70 °C ist keine Ausgangsbelastung mehr vorgesehen. Diese Einschränkung ist bei warmen Technikräumen oder geschlossenen Einbauorten zu berücksichtigen.
Schutzfunktionen und Anschlüsse
Der Wandler ist kurzschlussfest und reduziert bei Überhitzung seine Ausgangsspannung. Zum Verpolungsschutz dienen eine Sicherung und eine gegenpolig geschaltete Diode am Eingang. Ein Varistor begrenzt Überspannungsspitzen, einschließlich entsprechender Lastabwurfimpulse.
Der elektrische Anschluss erfolgt über 6,3-mm-Flachsteckkontakte. Für die Installation sind geeignete Anschlussleitungen, Steckverbinder sowie eine Absicherung auf der Ein- und Ausgangsseite vorzusehen.
Hersteller Victron Energy
Modell Orion 110/24-15A
Artikelnummer ORI110243610
Gerätetyp Galvanisch isolierter DC-DC-Spannungswandler
Nenneingangsspannung 110 V DC
Eingangsspannungsbereich 60–140 V DC
Ausgangsspannung 24 V DC
Nennausgangsstrom 15 A
Nennleistung 360 W
Ausgangsspannungsstabilität 2 %
Ausgangsspannungstoleranz 3 %
Ausgangsrauschen < 50 mV RMS
Leerlaufstrom < 25 mA
Wirkungsgrad Ca. 85 %
Isolation > 400 V RMS zwischen Eingang, Ausgang und Gehäuse
Kühlung Temperaturgesteuerter Lüfter
Betriebstemperatur ohne Leistungsreduzierung −20 bis +40 °C
Leistungsreduzierung oberhalb 40 °C Linear auf 0 A bei 70 °C
Zulässige Luftfeuchtigkeit Max. 95 %, nicht kondensierend
Gehäuse Eloxiertes Aluminium
Anschlüsse 6,3-mm-Flachsteckkontakte
Schutzfunktionen Kurzschluss, Übertemperatur, Verpolung und Überspannung
Abmessungen laut Datenblatt H × B × T: 82 × 132 × 190 mm
Gewicht 1,4 kg
Für einen separaten 24-V-Hilfsstromkreis
Dieses Modell passt zu Anlagen mit einem 110-V-Gleichspannungsnetz, in denen einzelne Verbraucher oder eine kleine Unterverteilung mit 24 V versorgt werden sollen. Entscheidend ist, dass die Versorgung einschließlich ihrer betrieblichen Schwankungen innerhalb von 60 bis 140 V bleibt.
Die Auswahl sollte anhand der gleichzeitig benötigten Verbraucherleistung erfolgen. Bei einer Unterverteilung sind daher nicht nur die einzelnen Nennleistungen, sondern auch die tatsächliche Gleichzeitigkeit und mögliche Einschaltströme zu berücksichtigen. Für Verbraucher, die bereits beim Einschalten eine hohe Last erzeugen, sollte eine ausreichende Leistungsreserve eingeplant werden.
Isolation auf die Anlage abstimmen
Die isolierte Ausführung ist sinnvoll, wenn das Massekonzept eine Trennung zwischen dem übergeordneten DC-Netz und dem 24-V-Stromkreis verlangt. Vor dem Kauf sollte geklärt werden, ob angeschlossene Geräte diese Trennung durch weitere elektrische Verbindungen wieder aufheben.
Bei der Versorgung von Elektronik ist außerdem zu prüfen, ob deren Eingang für die spezifizierte Ausgangsspannung einschließlich Toleranzen geeignet ist. Die Bezeichnung „24 V“ allein beschreibt noch nicht alle Anforderungen eines Verbrauchers an seine Stromversorgung.
Einbauort und Installationsteile berücksichtigen
Zusätzlich zu den Gehäuseabmessungen wird Platz für Flachsteckverbinder, Leitungsführung und Luftzirkulation benötigt. In der Nähe von Schlaf- oder Arbeitsbereichen ist auch der mögliche Lüfterbetrieb bei der Platzwahl zu berücksichtigen.
Separat einzuplanen sind passende DC-Leitungen, 6,3-mm-Flachsteckverbinder und Sicherungen mit geeigneten Haltern. Auf der Eingangsseite müssen Sicherungen und Schaltgeräte ausdrücklich für die tatsächlich auftretende Gleichspannung geeignet sein. Bei mehreren angeschlossenen Verbrauchern erleichtert eine einzeln abgesicherte Unterverteilung die Zuordnung und Absicherung der Stromkreise.
