Das nicht isolierte Orion-Tr Smart 12/12-30A übernimmt die kontrollierte Ladung einer separaten Verbraucherbank in einem gemeinsamen 12-V-Massesystem. Es ist für Anwendungen vorgesehen, bei denen Starter- und Verbraucherbatterie unterschiedliche Aufgaben erfüllen, ihre Minuspotentiale aber miteinander verbunden sind.
Geregelte Ladung bei variabler Lichtmaschinenspannung
Die Ausgangsregelung stellt die zum Batterieprofil passende Ladespannung bereit. Das ist insbesondere bei intelligent geregelten Lichtmaschinen und bei Spannungsverlusten auf längeren Zuleitungen relevant.
Der Ladevorgang umfasst Hauptladung, Absorption und Ladeerhaltung. Für Bleibatterien kann die Absorptionszeit adaptiv an den Ladeverlauf angepasst werden. Für geeignete Lithiumbatterien werden die Ladespannungen und eine feste Absorptionszeit entsprechend den Batterieanforderungen gewählt.
Die passende Einstellung richtet sich nach der Verbraucherbank am Ausgang. Der Batterietyp auf der Starterseite bestimmt nicht automatisch die Ladekennlinie für die Verbraucherbatterie.

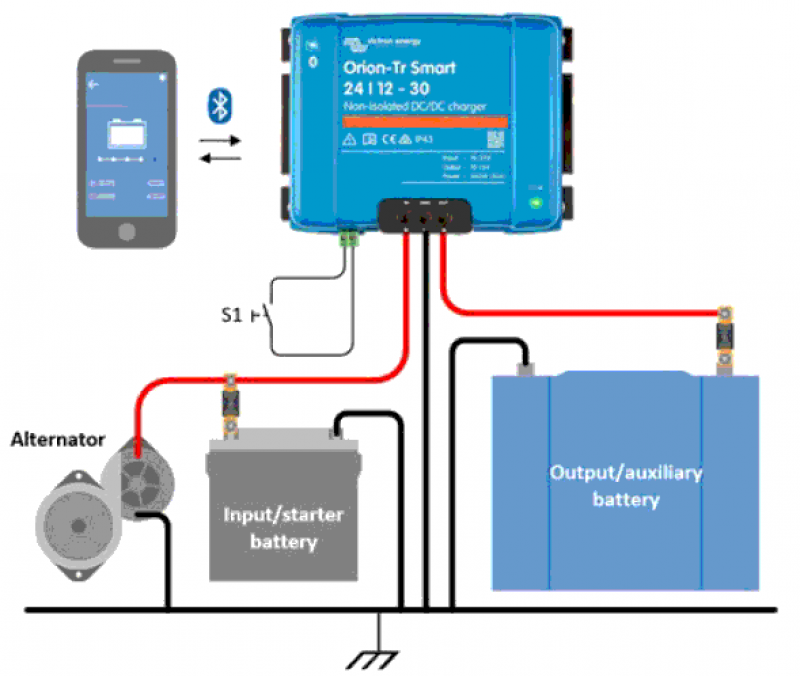

Gemeinsamer Masseanschluss
Die nicht isolierte Bauweise arbeitet mit einem gemeinsamen Minusanschluss für Eingangs- und Ausgangsseite. Sie passt zu Installationen, in denen beide Batteriebänke einen gemeinsamen Massebezug besitzen.
Der Minusanschluss und die zugehörigen Verbindungen sind Bestandteil des Leistungsstromkreises. Eine zuverlässige Masseführung ist deshalb ebenso wichtig wie die Dimensionierung der Plusleitungen. Für Anlagen, die getrennte Minuspotentiale verlangen, ist eine galvanisch isolierte Geräteausführung erforderlich.
Automatischer Betrieb und Remote-Freigabe
Die integrierte Motorabschaltungserkennung kann das Laden anhand der Eingangsspannung freigeben und nach dem Abstellen des Motors beenden. Ihre Einstellungen sind an die Lichtmaschine und die Installation anpassbar.
Eine zusätzliche Eingangsspannungssperre unterbricht den Betrieb bei Unterschreiten der festgelegten Grenze. Über den Remote-Anschluss kann das Ladegerät außerdem durch einen externen Schalter oder ein geeignetes BMS gesteuert werden.
Bluetooth für Ladeprofil und Betriebszustand
Mit VictronConnect werden Batterieprofil, Spannungsgrenzen und Betriebsmodus eingestellt. Die App zeigt Eingangs- und Ausgangsspannung sowie die aktuelle Ladephase an und ermöglicht Firmwareaktualisierungen.
Dieses Modell bietet keine Anzeige des Eingangs- oder Ausgangsstroms und besitzt keinen VE.Direct-Anschluss. Für Strommessung und Ladezustandserfassung kann ein separates Batteriemonitoring ergänzt werden.
Leistungsgrenzen und Schutz gegen Umgebungsbedingungen
Die Dauerleistung beträgt 430 W bei 25 °C beziehungsweise 360 W bei 40 °C. Oberhalb von 40 °C ist eine weitere Leistungsreduzierung vorgesehen. Der tatsächlich verfügbare Ladestrom hängt von Spannung, Temperatur und Versorgung ab.
Die Elektronik ist nach IP43 geschützt, während für den Anschlussbereich IP22 gilt. Das Gerät benötigt einen trockenen, belüfteten Einbauort und eine Montage mit nach unten gerichteten Anschlüssen. Es ist gegen Kurzschluss und Übertemperatur geschützt, jedoch nicht gegen eine Verpolung der Batterie.
Neben der Batterieladung ist ein Betrieb als Stromversorgung mit fest eingestellter Ausgangsspannung möglich.
