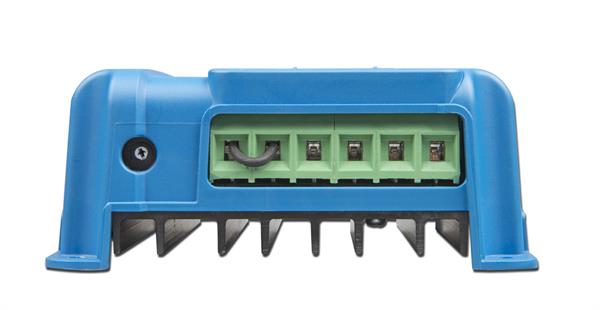

Victron Energy Orion-Tr 12/12-9A (110 W) – galvanisch isolierter DC-DC-Spannungswandler mit einstellbarem 12-V-Ausgang
Victron Energy Orion-Tr 12/12-9A (110 W) – galvanisch isolierter DC-DC-Spannungswandler mit einstellbarem 12-V-Ausgang
(Art.Nr.: VIORI121210110)
Der Orion-Tr 12/12-9A ist ein Spannungswandler für die Versorgung von Verbrauchern innerhalb eines 12-V-Systems. Er ist besonders interessant, wenn ein angeschlossener Stromkreis eine geregelte Versorgung benötigt oder elektrisch vom übrigen Bordnetz getrennt werden soll.
Geregelte Versorgung trotz schwankender Eingangsspannung
Eine 12-V-Batterieversorgung hält ihre Spannung nicht konstant: Ladezustand, Ladevorgänge und eingeschaltete Verbraucher beeinflussen den tatsächlichen Wert. Der Orion-Tr kann die Eingangsspannung innerhalb seines Arbeitsbereichs sowohl herauf- als auch herabsetzen und dadurch eine stabilisierte Ausgangsspannung bereitstellen.
Die Ausgangsspannung wird am Einstellpotentiometer an den Verbraucher angepasst. Wird sie oberhalb des nominalen Werts eingestellt, steigt auch die erforderliche Mindesteingangsspannung für eine stabile Regelung. Eine höher gewählte Ausgangsspannung steht deshalb nicht automatisch bis zur unteren Grenze des gesamten Eingangsbereichs unverändert zur Verfügung.
Galvanisch getrennter Verbraucherkreis
Die galvanische Isolation ermöglicht eine separate Masseführung auf der Ausgangsseite. Das kann bei Instrumenten, Steuerelektronik und anderen Geräten sinnvoll sein, deren Versorgung unabhängig vom Massepotential des speisenden Netzes aufgebaut werden soll.
Bei vernetzten Geräten sollten dabei sämtliche Verbindungen berücksichtigt werden. Eine zusätzliche Masseverbindung über Signal- oder Datenleitungen kann das Trennungskonzept beeinflussen.
Fernschaltung und Erweiterungsmöglichkeiten
Über den Remote-Anschluss lässt sich der Wandler mit einem kleinen Steuerschalter ein- und ausschalten. Dadurch muss der Schalter nicht den gesamten Eingangsstrom des Geräts führen. Alternativ kann eine geeignete externe Freigabe entsprechend der Anschlussvorgaben verwendet werden.
Der Ausgang ist gegen Überlastung und Kurzschluss geschützt. Eine Parallelschaltung zur Erhöhung des verfügbaren Ausgangsstroms ist vorgesehen; vor dem Zusammenschalten müssen die Ausgangsspannungen passend eingestellt werden.
Belastbarkeit und Einbaubedingungen
Bei der Auslegung ist die Temperatur am Montageort zu berücksichtigen. Für dieses Modell nennt Victron 110 W Dauerleistung bei 25 °C und 85 W bei 40 °C. Die höhere Angabe eignet sich daher nicht als pauschaler Auslegungswert für einen warmen Technikraum.
Die Schutzart IP43 gilt bei Montage mit nach unten gerichteten Anschlussklemmen. Für eine zuverlässige Wärmeabfuhr sollte der Einbauort kühl, trocken und belüftet sein. Die Anschlussklemmen müssen für Kontrolle und Wartung zugänglich bleiben.
Spannungswandler für Verbraucher
Der Orion-Tr 12/12-9A besitzt eine einstellbare Ausgangsspannung, ist aber nicht als Batterieladegerät vorgesehen. Soll eine Verbraucherbatterie über die Lichtmaschine geladen werden, ist ein DC-DC-Ladegerät mit geeigneter Ladekennlinie und passender Steuerung auszuwählen.
Hersteller Victron Energy
Modell Orion-Tr 12/12-9A (110 W)
Gerätetyp Galvanisch isolierter DC-DC-Spannungswandler
Eingangsspannungsbereich 8–17 V DC
Unterspannungsabschaltung 7 V
Wiedereinschaltung nach Unterspannung 7,5 V
Nominale Ausgangsspannung 12,2 V DC
Einstellbereich Ausgangsspannung 10–15 V DC
Dauerausgangsstrom bei nominaler Ausgangsspannung und 25 °C 9 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 12,5 A
Dauerausgangsleistung bei 25 °C 110 W
Dauerausgangsleistung bei 40 °C 85 W
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Wirkungsgrad 87 %
Leerlauf-Eingangsstrom < 50 mA
Stromaufnahme bei Abschaltung über Remote < 200 µA
Galvanische Isolation 200 V DC zwischen Eingang, Ausgang und Gehäuse
Betriebstemperaturbereich −20 bis +55 °C
Leistungsreduzierung oberhalb 40 °C 3 % je °C
Schutzart IP43 bei nach unten gerichteten Anschlussklemmen
DC-Anschlüsse Schraubklemmen
Maximaler Anschlussquerschnitt 6 mm²
Fernschaltung Remote-Ein/Aus-Anschluss
Eingangssicherung Intern, nicht austauschbar
Abmessungen H × B × T: 100 × 113 × 47 mm
Gewicht laut Datenblatt 0,42 kg
Geeignet für kleinere Elektronikstromkreise
Der Orion-Tr 12/12-9A ist eine passende Wahl, wenn eine überschaubare Gruppe von 12-V-Verbrauchern geregelt und galvanisch getrennt versorgt werden soll. Für die Auswahl sollten Dauerbedarf und kurzzeitige Lastspitzen getrennt betrachtet werden.
Bei Funkgeräten kann beispielsweise die Stromaufnahme während des Sendens deutlich über dem Empfangsbetrieb liegen. Bei Pumpen oder anderen Motorlasten ist der Anlaufstrom maßgeblich. Die zeitlich begrenzte Überlastfähigkeit ersetzt keine ausreichende Dauerleistung.
Die Temperatur entscheidet über die nutzbare Leistung
Für einen Montageort mit etwa 40 °C ist die ausgewiesene Dauerleistung von 85 W zugrunde zu legen. Liegt der Bedarf nahe an dieser Grenze oder sollen später weitere Verbraucher hinzukommen, ist eine größere Ausführung zweckmäßiger.
Auch die Leitungsverluste zwischen Wandler und Verbraucher gehören zur Auslegung. Eine angehobene Ausgangsspannung darf nur gewählt werden, wenn sie für alle angeschlossenen Geräte zulässig ist. Sie sollte nicht dazu dienen, ungeeignete Leitungsquerschnitte auszugleichen.
Steuerung und Zubehör passend planen
Für eine separat schaltbare Elektronikversorgung kann der Remote-Eingang über einen Schalter am Bedienplatz geführt werden. Der Leistungsstrom verbleibt dabei in der Nähe des Wandlers; zum Bedienplatz wird lediglich die Steuerleitung verlegt.
Zusätzlich werden geeignete Leitungen und eine zur Installation passende Absicherung benötigt. Eine interne Gerätesicherung ersetzt nicht die auf die Zuleitung abgestimmte Absicherung an der Spannungsquelle. Bei mehreren Abgängen ist eine kleine Sicherungsverteilung sinnvoll.
Ist stattdessen das Laden einer zweiten Batterie vorgesehen, sollte ein geeignetes Smart-Ladegerät gewählt werden. Maßgeblich sind dann Batterietyp, zulässiger Ladestrom und die verfügbare Leistung der Lichtmaschine.
