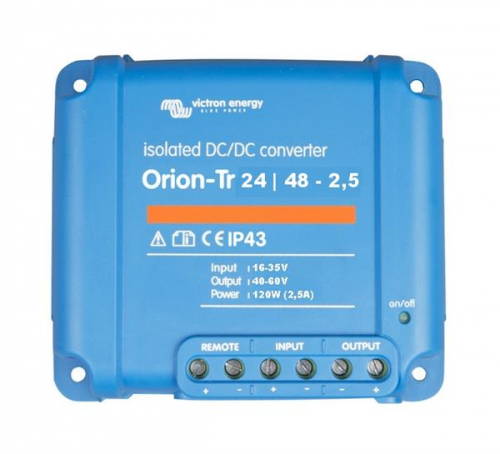

Victron Energy Orion-Tr 24/48-2,5A (120 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 24/48-2,5A (120 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI244810110)
48-V-Hilfsversorgung aus einem 24-V-Netz
Der Orion-Tr 24/48-2,5A ermöglicht den Betrieb geeigneter 48-V-Geräte an einer vorhandenen 24-V-Energieversorgung. Er hebt die Spannung an und stellt einen geregelten Ausgang bereit.
Der Eingangsspannungsbereich reicht von 16 bis 35 V. Am Ausgang stehen nominal 48,2 V zur Verfügung. Der Wandler eignet sich für kleinere Hilfsverbraucher, deren Spannung und Leistungsbedarf innerhalb seiner Grenzen liegen.
Ausgang von 40 bis 60 V einstellbar
Die Spannung wird am Gerät auf den benötigten Wert eingestellt. Bei Geräten mit der Bezeichnung „48 V“ ist der tatsächlich zulässige Eingangsbereich zu prüfen, da dieser je nach Anwendung unterschiedlich ausfallen kann.
Eine Einstellung oberhalb von 48,2 V erhöht die Mindest-Eingangsspannung, die für stabile Regelung erforderlich ist. Auch die Strombelastbarkeit muss gemeinsam mit der eingestellten Spannung und der verfügbaren Leistung betrachtet werden.
Galvanische Trennung
Ein- und Ausgang sind elektrisch getrennt. Dadurch kann der 48-V-Verbraucherkreis mit einem eigenen Massepotential betrieben werden.
Damit diese Trennung erhalten bleibt, müssen weitere Verbindungen berücksichtigt werden. Nicht isolierte Signal- oder Datenleitungen können eine zusätzliche Verbindung zwischen beiden Stromkreisen herstellen.
Fernsteuerung und Eigenverbrauch
Remote Ein/Aus erlaubt das bedarfsgerechte Aktivieren der Versorgung. Bei Abschaltung über diesen Anschluss sinkt die Stromaufnahme auf weniger als 200 µA.
Im eingeschalteten Leerlauf beträgt der Eingangsstrom weniger als 120 mA. Für einen nur gelegentlich benötigten Hilfsstromkreis kann die Nutzung des Remote-Anschlusses den Eigenverbrauch deshalb deutlich reduzieren.
Belastbarkeit und Einbau
Die Dauerleistung beträgt 120 W bei 25 °C und 115 W bei 40 °C. Oberhalb von 40 °C wird die zulässige Leistung weiter reduziert.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Er besitzt eine interne, nicht austauschbare Eingangssicherung. Schraubklemmen nehmen Leiter bis 6 mm² auf. Schutzart IP43 gilt bei nach unten gerichteten Klemmen.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 16–35 V DC
Unterspannungsabschaltung 14 V
Wiedereinschaltung nach Unterspannung 15 V
Nominale Ausgangsspannung 48,2 V
Einstellbereich der Ausgangsspannung 40–60 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 25 °C 2,5 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 3 A
Dauerausgangsleistung bei 25 °C 120 W
Dauerausgangsleistung bei 40 °C 115 W
Wirkungsgrad 88 %
Leerlaufstrom am Eingang < 120 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 6 mm²
Abmessungen H × B × T 100 × 113 × 47 mm
Gewicht 0,42 kg
Für kleinere 48-V-Verbraucher
Das Modell ist passend, wenn ein kleiner 48-V-Stromkreis aus einer 24-V-Anlage versorgt werden soll. Bei mehreren Geräten zählt die gleichzeitig auftretende Gesamtlast.
Die Ausgangsspannung muss zum Verbraucher passen. Ein 48-V-Ausgang allein stellt beispielsweise noch keine vollständige PoE-Versorgung mit der dafür erforderlichen Erkennung und Einspeisung dar.
Eingangsseite ausreichend dimensionieren
Durch die Spannungsanhebung ist der Eingangsstrom höher als der Ausgangsstrom. Die 2,5-A-Angabe darf deshalb nicht direkt zur Dimensionierung der 24-V-Zuleitung verwendet werden.
Leitungslänge, Spannungsabfall und Umwandlungsverluste sind gemeinsam zu berücksichtigen. Sicherungen und Schaltgeräte auf der Ausgangsseite müssen für die maximal vorgesehene DC-Spannung geeignet sein.
Batterie und Verbraucher unterscheiden
Für das Laden einer 48-V-Batterie ist ein Ladegerät mit geeigneter Kennlinie erforderlich. Dieser Wandler hält eine eingestellte Versorgungsspannung und übernimmt keine automatische Ladeführung.
Für empfindliche Verbraucher sind Einschaltstrom und Versorgungstoleranz zu prüfen. Bei warmem Montageort oder späterer Erweiterung kann ein leistungsstärkeres Modell zweckmäßiger sein.
