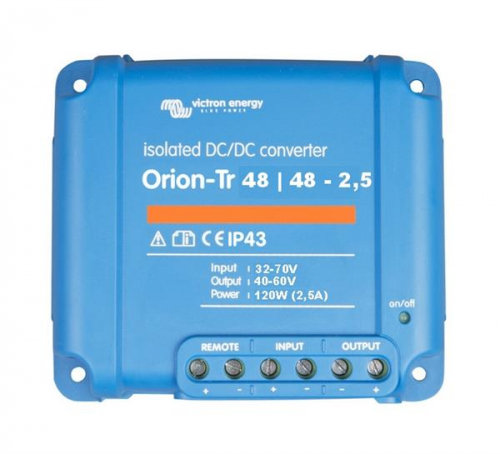

Victron Energy Orion-Tr 48/48-2,5A (120 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 48/48-2,5A (120 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI484810110)
Spannungsregelung und Trennung bei gleicher Nennspannung
Der Orion-Tr 48/48-2,5A stabilisiert die Versorgung ausgewählter Verbraucher und trennt sie elektrisch von der übergeordneten 48-V-Anlage.
Das ist sinnvoll, wenn ein empfindlicher Hilfsstromkreis ein eigenes Massepotential oder eine gezielt eingestellte Versorgung benötigt.
Einstellbarer 40- bis 60-V-Ausgang
Die nominale Ausgangsspannung beträgt 48,2 V. Bei einer Einstellung oberhalb dieses Werts steigt die Mindest-Eingangsspannung für stabile Regelung.
Alle nachgeschalteten Komponenten müssen für die eingestellte DC-Spannung geeignet sein. Dies gilt auch für Sicherungen und Schaltgeräte.
Remote und thermische Grenzen
Remote Ein/Aus ermöglicht die Abschaltung zeitweise ungenutzter Verbraucher. Der Abschaltstrom liegt unter 200 µA.
Die Leistung sinkt von 120 W bei 25 °C auf 85 W bei 40 °C. Diese deutliche Reduzierung ist bei warmen Montageorten besonders wichtig.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 32–70 V DC
Unterspannungsabschaltung 28 V
Wiedereinschaltung nach Unterspannung 30 V
Nominale Ausgangsspannung 48,2 V
Einstellbereich der Ausgangsspannung 40–60 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 25 °C 2,5 A
Maximaler Ausgangsstrom für 10 Sekunden 3 A
Dauerausgangsleistung bei 25 °C 120 W
Dauerausgangsleistung bei 40 °C 85 W
Wirkungsgrad 89 %
Leerlaufstrom < 80 mA
Remote-Abschaltstrom < 200 µA
Galvanische Trennung Ja; 200 V DC
Interne Eingangssicherung Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Klemmen
Maximaler Leiterquerschnitt 6 mm²
Abmessungen H × B × T 100 × 113 × 47 mm
Gewicht 0,42 kg
Für kleine getrennte Hilfsstromkreise
Das Gerät eignet sich für kleinere 48-V-Verbraucher, die geregelte Spannung und galvanische Trennung benötigen. Bei warmem Einbau sind die 85 W bei 40 °C als Planungsgrundlage zu verwenden.
Gesamtes Massekonzept prüfen
Signal- und Datenleitungen können die galvanische Trennung überbrücken. Für einen vollständig getrennten Kreis müssen alle Verbindungen entsprechend ausgeführt sein.
Keine Batterieladung
Für eine zweite 48-V-Batterie wird ein DC-DC-Ladegerät mit passendem Ladeprofil benötigt. Der Orion-Tr dient der Verbraucherversorgung.
