Victron MultiPlus 12/3000/120-50 230V – 12 V Wechselrichter/Ladegerät 3000 VA
Victron MultiPlus 12/3000/120-50 230V – 12 V Wechselrichter/Ladegerät 3000 VA
(Art.Nr.: VIPMP123021010)

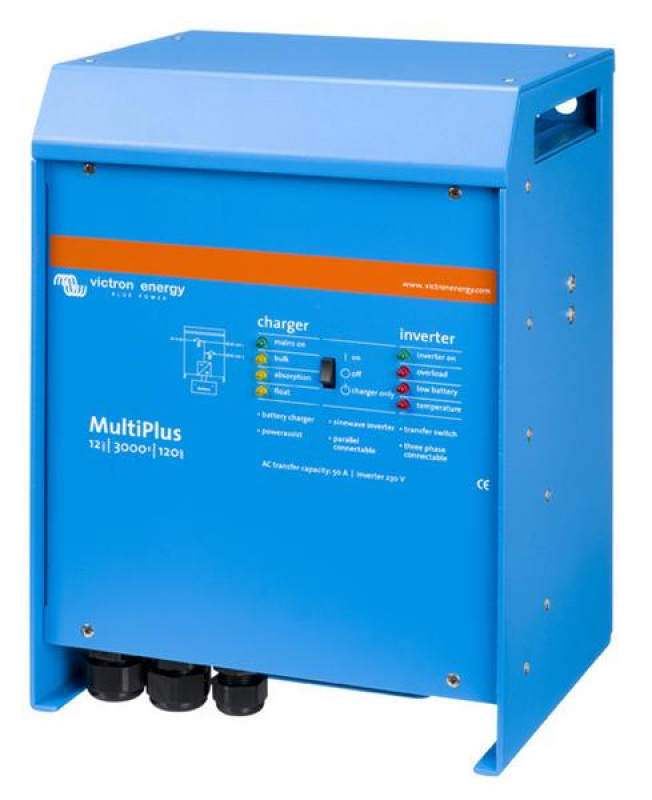

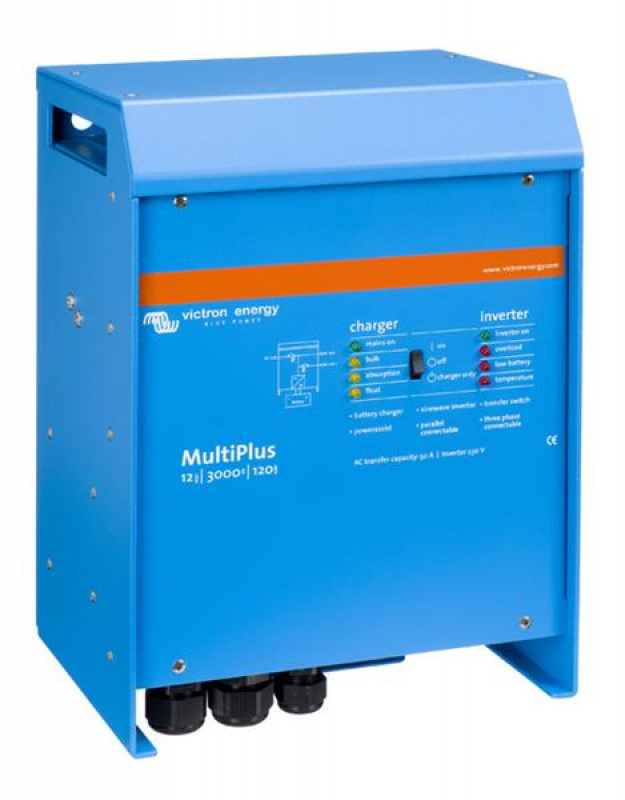

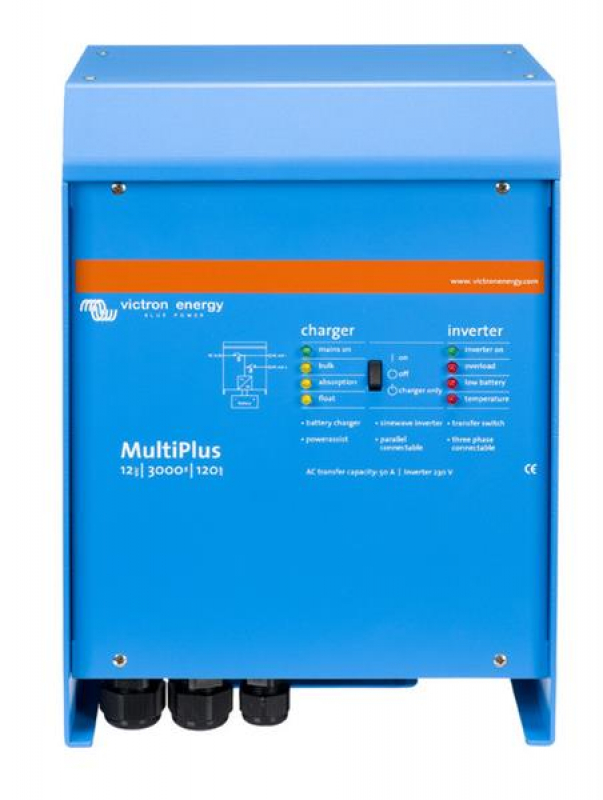

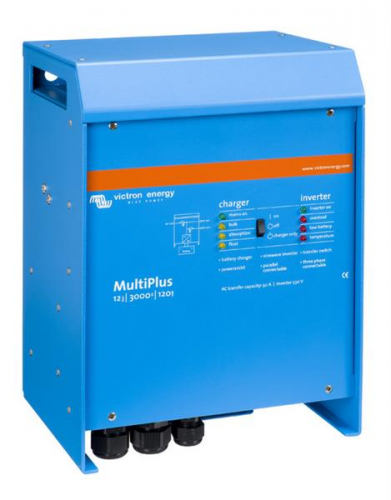

Der Victron MultiPlus 12/3000/120-50 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 50-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 3000 VA eignet sich das Gerät für leistungsfähige 12-V-Bordnetze auf Booten, in Fahrzeugen sowie für autarke und netzgekoppelte Energiesysteme, bei denen hohe 230-V-Leistung und ein kräftiges Ladegerät benötigt werden.
3000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 3000 VA beziehungsweise 2400 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 2200 W bei 40 °C beziehungsweise 1700 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 6000 W bereitstellen.
Der DC-Eingangsspannungsbereich des 12-V-Modells beträgt 9,5 bis 17 V.
Adaptives 120-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 120 A Ladestrom für die angeschlossene 12-V-Hausbatterie.
Die Standard-Ladespannungen betragen 14,4 V für die Konstantspannungsphase, 13,8 V für die Erhaltungsladung und 13,2 V für die Lagerung.
Zusätzlich besitzt das 12-V-Modell einen 4-A-Ladeausgang für eine Starterbatterie. Ein Batterietemperatursensor wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus 12/3000/120-50 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei die angeschlossenen AC-Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
50-A-Transferschalter
Der wesentliche Unterschied zur Variante MultiPlus 12/3000/120-16 ist der deutlich leistungsfähigere 50-A-Transferschalter.
Damit eignet sich der MultiPlus 12/3000/120-50 für Anlagen mit entsprechend leistungsfähiger AC-Einspeisung und kann deutlich höhere Ströme aus Landstrom, Netz oder Generator durchschalten.
Das gemeinsame Victron-Datenblatt weist für die 3000-VA-Klasse ausdrücklich Varianten mit 16 A oder 50 A Transferschalter aus.
Zweiter AC-Ausgang
Ab der 3-kVA-Leistungsklasse besitzt der MultiPlus zusätzlich einen zweiten AC-Ausgang.
Dieser Ausgang ist nur aktiv, wenn am MultiPlus eine externe Wechselstromquelle vorhanden ist. Dadurch lassen sich beispielsweise Verbraucher anschließen, die bei Batteriebetrieb nicht versorgt werden sollen, etwa elektrische Warmwasserbereiter.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel betrieben werden, um die verfügbare Gesamtleistung zu erhöhen. Darüber hinaus lassen sich drei Geräte desselben Modells zu einem Dreiphasensystem konfigurieren.
Auch mehrere Dreiphasensätze können parallel zusammengeschaltet werden.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optionale MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Steuerung über Bluetooth mit der VictronConnect App möglich.
Für zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX eingesetzt werden.
Für autarke und netzgekoppelte Systeme
Der MultiPlus kann sowohl in netzunabhängigen als auch in netzgekoppelten Anlagen eingesetzt werden.
Victron nennt ausdrücklich auch PV-Systeme und andere alternative Energiesysteme als mögliche Anwendungen. Für netzgekoppelte Anwendungen stehen entsprechende Systemkonfigurationen und Assistenten zur Verfügung.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 3000 VA
Dauerleistung bei 25 °C 2400 W
Dauerleistung bei 40 °C 2200 W
Dauerleistung bei 65 °C 1700 W
Spitzenleistung 6000 W
Maximaler unterbrechungsfreier Ausgangsstrom 11 A
Maximaler Ausgangsfehlerstrom 32 A Spitze für 1 Sekunde
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 20 W
Leerlaufverbrauch im AES-Modus 15 W
Leerlaufverbrauch im Suchmodus 8 W
PowerControl Ja
PowerAssist Ja
Transferschalter 50 A
Zusatzausgang Ja
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich Wechselrichter 187–250 V AC
AC-Eingangsfrequenz Wechselrichter 50/60 Hz
AC-Eingangsspannungsbereich Ladegerät 187–265 V AC
AC-Eingangsfrequenz Ladegerät 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 120 A
Ladestrom Starterbatterie 4 A
Batterietemperatursensor Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
COM-Port für allgemeine Nutzung Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss M8-Bolzen
230-V-Wechselstromanschluss Schraubklemmen, 13 mm² / M6
Gewicht 18 kg
Abmessungen H × B × T 364 × 295 × 221 mm
Der MultiPlus 12/3000/120-50 eignet sich für leistungsfähige 12-V-Anlagen, bei denen Verbraucher mit bis zu 2400 W kontinuierlicher Wirkleistung versorgt und große Batteriebänke mit bis zu 120 A geladen werden sollen.
Der wichtigste Unterschied zum MultiPlus 12/3000/120-16 liegt nicht bei Wechselrichter- oder Ladeleistung, sondern beim AC-Durchgang: Die 50-A-Version besitzt einen 50-A-Transferschalter und ist damit für deutlich leistungsfähigere Landstrom-, Netz- oder Generatoranschlüsse geeignet.
Wichtig: Die Bezeichnung „3000“ steht für die Nennleistung von 3000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 2400 W.
Bei einem 12-V-System entstehen bei dieser Leistung sehr hohe DC-Ströme. Das Datenblatt nennt für die 3000-VA-Klasse einen Eingangsstrom von bis zu 250 A DC beim 12-V-Modell. Eine leistungsfähige Batteriebank, kurze und ausreichend dimensionierte Leitungen sowie eine fachgerechte DC-Absicherung sind daher besonders wichtig.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Anlagen, bei denen die verfügbare AC-Leistung optimal genutzt werden soll. Gerade bei einem 50-A-Anschluss kann eine entsprechend hohe Durchgangsleistung bereitgestellt werden, während das Gerät gleichzeitig die Batterie lädt.
Ab der 3000-VA-Klasse steht außerdem ein zweiter AC-Ausgang zur Verfügung. Dieser ist nur aktiv, solange eine externe AC-Quelle vorhanden ist, und eignet sich daher für Verbraucher, die die Batterie nicht entladen sollen.
Wer die hohen DC-Ströme eines 12-V-Systems vermeiden möchte, sollte insbesondere den MultiPlus 24/3000/70 oder MultiPlus 48/3000/35 in Betracht ziehen. Beide bieten die gleiche AC-Leistung, arbeiten auf der Batterieseite jedoch mit deutlich geringeren Strömen. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
Der MultiPlus 12/3000 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und lässt sich damit auch in größere Anlagen integrieren.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX benötigt.
- 1× Victron MultiPlus 12/3000/120-50 230V
