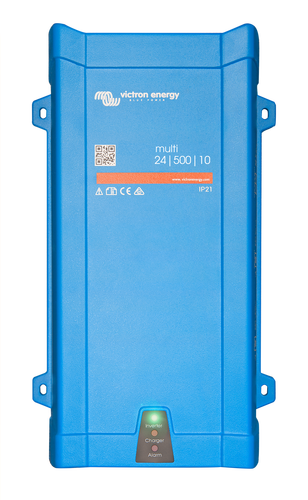

Victron MultiPlus 24/500/10-16 230V – 24 V Wechselrichter/Ladegerät 500 VA
Victron MultiPlus 24/500/10-16 230V – 24 V Wechselrichter/Ladegerät 500 VA
(Art.Nr.: VIPMP241500000)
Der Victron MultiPlus 24/500/10-16 230V kombiniert einen reinen Sinus-Wechselrichter, ein adaptives Batterieladegerät und einen 16-A-Transferschalter in einem kompakten Gehäuse.
Mit einer Nennleistung von 500 VA eignet sich das Gerät besonders für kleinere 24-V-Bordnetze auf Booten, in Reisemobilen sowie für autarke Stromversorgungen, bei denen sowohl eine zuverlässige 230-V-Versorgung als auch das Laden der Batterie über Landstrom, Netz oder Generator benötigt wird.
500-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 500 VA beziehungsweise 430 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 400 W bei 40 °C beziehungsweise 300 W bei 65 °C.
Für kurzzeitig höhere Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 900 W bereitstellen.
Der DC-Eingangsspannungsbereich des 24-V-Modells beträgt 19 bis 33 V.
Adaptives 10-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 10 A Ladestrom für die angeschlossene 24-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 28,8 V für die Konstantspannungsphase, 27,6 V für die Erhaltungsladung und 26,4 V für die Lagerung.
Zusätzlich besitzt das 24-V-Modell einen 1-A-Ladeausgang für eine Starterbatterie. Der Anschluss eines Batterietemperaturfühlers wird unterstützt.
16-A-Transferschalter
Der integrierte Transferschalter ist für 16 A ausgelegt.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der angeschlossenen Verbraucher aus der Batterie.
Kein PowerControl und PowerAssist
Eine wichtige Besonderheit des 500-VA-Modells ist zu beachten:
Der MultiPlus 24/500/10-16 unterstützt weder PowerControl noch PowerAssist.
Eine Begrenzung der Stromaufnahme aus einem Landstrom-, Netz- oder Generatoranschluss über PowerControl sowie die Unterstützung einer schwachen AC-Quelle durch zusätzliche Batterieleistung über PowerAssist stehen bei diesem Modell nicht zur Verfügung.
Diese Funktionen sind bei den größeren MultiPlus-Modellen dieser Baureihe vorhanden.
Parallel- und Dreiphasenbetrieb
Trotz seiner kompakten Leistungsklasse unterstützt der MultiPlus den Parallel- und Dreiphasenbetrieb.
Bis zu sechs MultiPlus-Geräte können bei höherem Leistungsbedarf parallel betrieben werden. Drei Geräte lassen sich außerdem zu einem Dreiphasensystem konfigurieren.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur sehr geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 24-V-Modells beträgt 6 W. Im Suchmodus reduziert sich dieser auf etwa 2 W.
Programmierbares Relais
Der MultiPlus verfügt über ein programmierbares Multifunktionsrelais. Dieses kann beispielsweise als Alarmrelais verwendet werden. Darüber hinaus sind weitere Steuerungsfunktionen wie eine Generator-Start-/Stopp-Funktion konfigurierbar.
Nenn-Batteriespannung 24 V
DC-Eingangsspannungsbereich 19–33 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 500 VA
Dauerleistung bei 25 °C 430 W
Dauerleistung bei 40 °C 400 W
Dauerleistung bei 65 °C 300 W
Spitzenleistung 900 W
Maximaler Wirkungsgrad 91 %
Leerlaufverbrauch 6 W
Leerlaufverbrauch im Suchmodus 2 W
PowerControl Nein
PowerAssist Nein
Transferschalter 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 28,8 V
Ladespannung Erhaltung 27,6 V
Lagerspannung 26,4 V
Ladestrom Hausbatterie 10 A
Ladestrom Starterbatterie 1 A
Batterietemperaturfühler Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fernbedienung Ein / Aus / Nur Ladegerät
DIP-Schalter Ja
Interne DC-Sicherung 60 A
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl / ABS, blau RAL 5012
Schutzart IP21

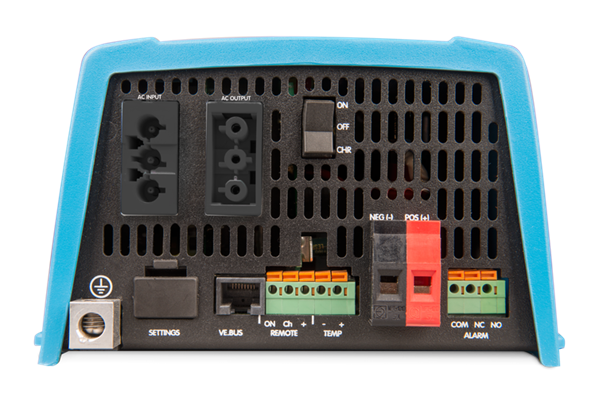

Batterieanschluss 10 mm²
230-V-Wechselstromanschluss G-ST18i-Anschluss
Gewicht 4,4 kg
Abmessungen H × B × T 311 × 182 × 100 mm
Der MultiPlus 24/500/10-16 eignet sich besonders für kleinere 24-V-Anlagen, bei denen Verbraucher mit bis zu etwa 430 W kontinuierlicher Wirkleistung versorgt und gleichzeitig eine 24-V-Batterie mit bis zu 10 A aus einer externen 230-V-Quelle geladen werden soll.
Gegenüber dem MultiPlus 12/500/20-16 ist die Wechselrichterleistung identisch. Durch die höhere Batteriespannung halbiert sich jedoch bei vergleichbarer Leistung ungefähr der Strom auf der DC-Seite. Das kann insbesondere bei längeren Batterieleitungen und größeren 24-V-Bordnetzen von Vorteil sein.
Mit nur 4,4 kg bei 311 × 182 × 100 mm ist das Gerät ausgesprochen kompakt und eignet sich daher auch für Installationen mit begrenztem Platzangebot.
Wichtig: Die Bezeichnung „500“ steht für die Nennleistung von 500 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 430 W.
Ein wesentlicher Unterschied zu den größeren MultiPlus-Modellen dieser Baureihe besteht bei PowerControl und PowerAssist. Beide Funktionen sind beim 500-VA-Modell nicht vorhanden. Soll die Stromaufnahme aus einem schwachen Landstrom- oder Generatoranschluss begrenzt oder dessen verfügbare Leistung durch Energie aus der Batterie ergänzt werden, sollte ein größeres MultiPlus-Modell gewählt werden.
Das nächstgrößere Modell MultiPlus 24/800/16-16 bietet neben 800 VA Wechselrichterleistung und 16 A Ladestrom auch PowerControl und PowerAssist und ist daher für Anlagen mit begrenztem Landstromanschluss häufig die flexiblere Wahl.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle eingesetzt werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 24/500/10-16 230V
