Victron EasySolar 12/1600/70-16 230V MPPT 100/50 – 12 V Solar-Wechselrichter/Ladegerät
Victron EasySolar 12/1600/70-16 230V MPPT 100/50 – 12 V Solar-Wechselrichter/Ladegerät
(Art.Nr.: VICEP122161000)

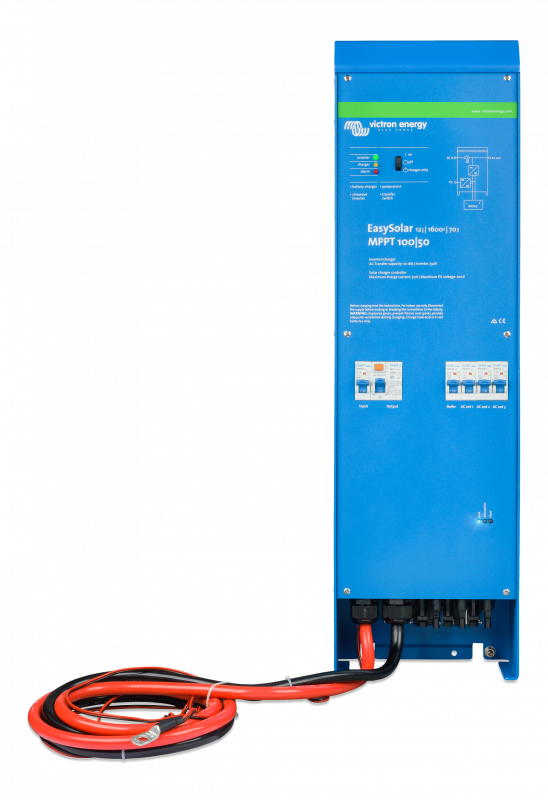

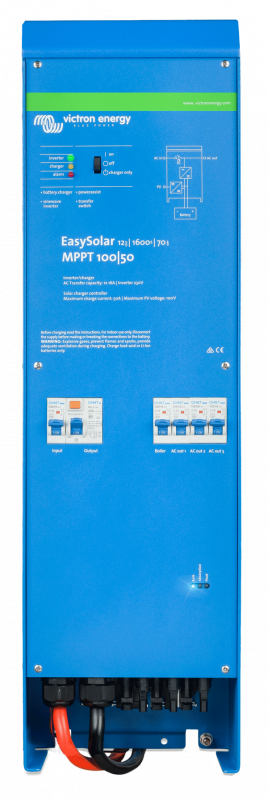

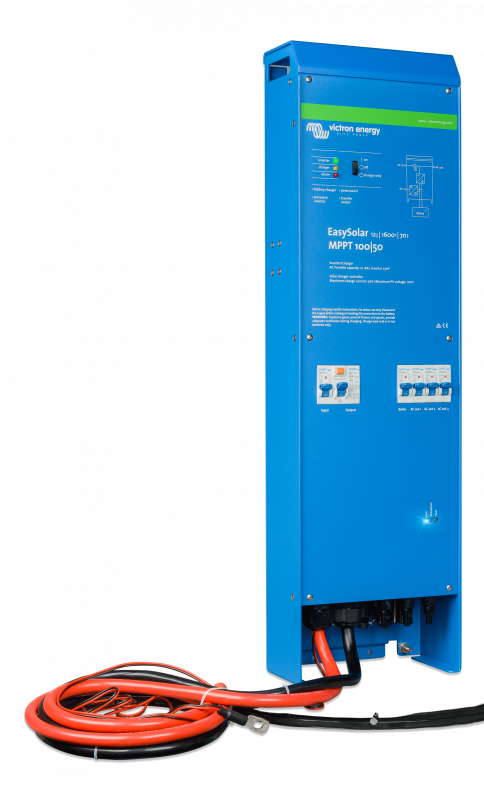

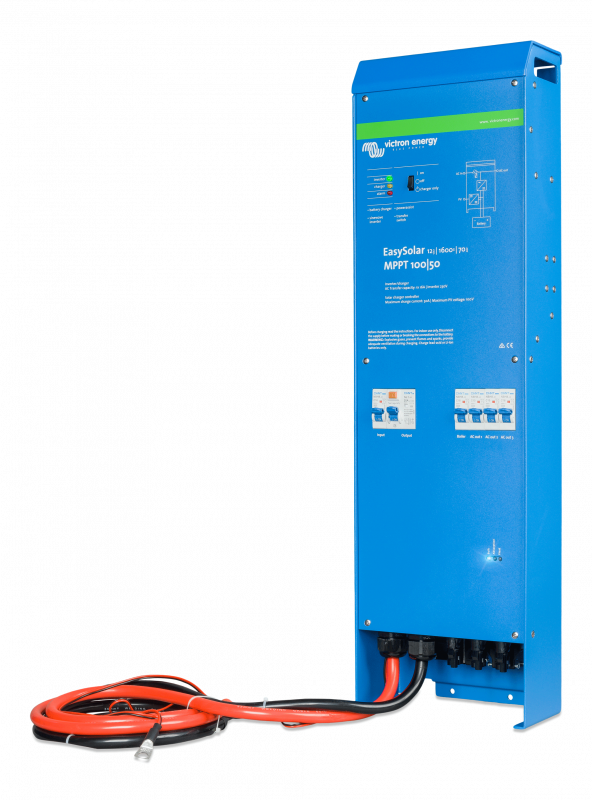

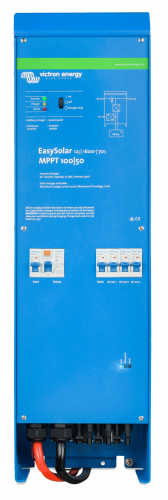

Der Victron EasySolar 12/1600/70-16 230V MPPT 100/50 kombiniert drei zentrale Komponenten eines autarken Energiesystems in einem gemeinsamen Gerät: einen MultiPlus Compact 12/1600/70, einen SmartSolar MPPT 100/50 sowie eine bereits integrierte 230-V-Verteilung.
Damit eignet sich der EasySolar besonders für Boote, Fahrzeuge und kompakte Inselanlagen, bei denen Wechselrichter/Ladegerät, Solarladeregler und AC-Verteilung möglichst platzsparend und mit geringem Verdrahtungsaufwand zusammengefasst werden sollen. Victron beschreibt den EasySolar ausdrücklich als komplette Solarstromlösung mit einfacher Installation und wenig externer Verkabelung.
1600-VA-Sinus-Wechselrichter
Der integrierte MultiPlus Compact liefert eine reine Sinusspannung mit 1600 VA Nennleistung beziehungsweise 1300 W kontinuierlicher Wirkleistung bei 25 °C.
Bei 40 °C stehen noch 1200 W zur Verfügung.
Für kurzzeitige Lastspitzen und Verbraucher mit erhöhtem Einschaltstrom können bis zu 3000 W Spitzenleistung bereitgestellt werden.
Der DC-Eingangsspannungsbereich beträgt 9,5 bis 17 V.
70-A-AC-Ladegerät
Das integrierte Batterieladegerät liefert bis zu 70 A Ladestrom für die 12-V-Hausbatterie.
Zusätzlich steht ein 4-A-Ladeausgang für eine Starterbatterie zur Verfügung.
Die Standard-Ladespannungen betragen 14,4 V für die Konstantspannungsphase, 13,8 V für die Erhaltungsladung und 13,2 V für den Lagermodus.
SmartSolar MPPT 100/50 integriert
Der integrierte SmartSolar MPPT 100/50 übernimmt die Solarladung.
Der maximale Solarladestrom beträgt 50 A.
Bei der 12-V-Ausführung ist der Solarregler für eine nominelle PV-Leistung von bis zu 700 W ausgelegt. Wird mehr PV-Leistung angeschlossen, begrenzt der Regler die Eingangsleistung auf 700 W.
Die maximale PV-Leerlaufspannung beträgt 100 V.
Der maximale Wirkungsgrad des MPPT liegt bei 98 %.

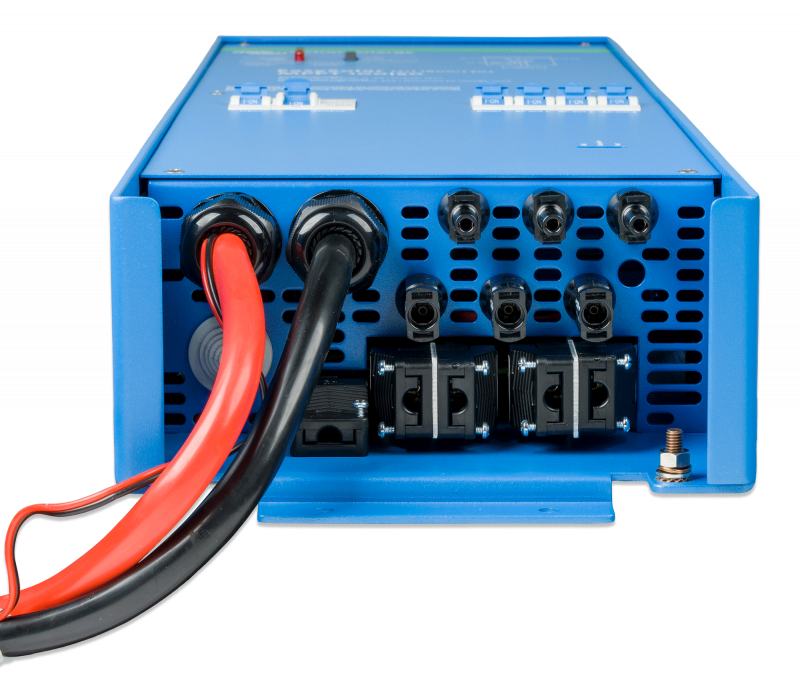

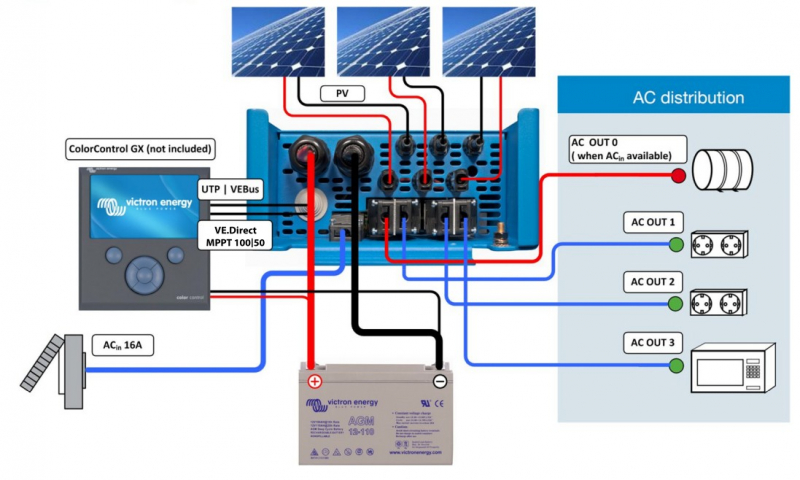

Drei PV-Stränge über MC4 anschließbar
Am EasySolar können bis zu drei PV-Stränge angeschlossen werden.
Dafür sind drei Sets MC4-PV-Stecker vorgesehen.
Damit eignet sich das Gerät für kleinere Solargeneratoren mit mehreren parallelen Strings, solange die elektrischen Grenzen des MPPT 100/50 eingehalten werden.
PowerAssist für begrenzten Landstrom oder Generatorbetrieb
Der EasySolar unterstützt die Victron-Funktion PowerAssist.
Reicht die verfügbare Leistung von Landstrom, Netz oder Generator kurzfristig nicht aus, kann der Wechselrichter die fehlende Leistung zusätzlich aus der Batterie bereitstellen.
Damit werden Lastspitzen abgefangen, ohne dass die externe Stromquelle sofort überlastet wird.

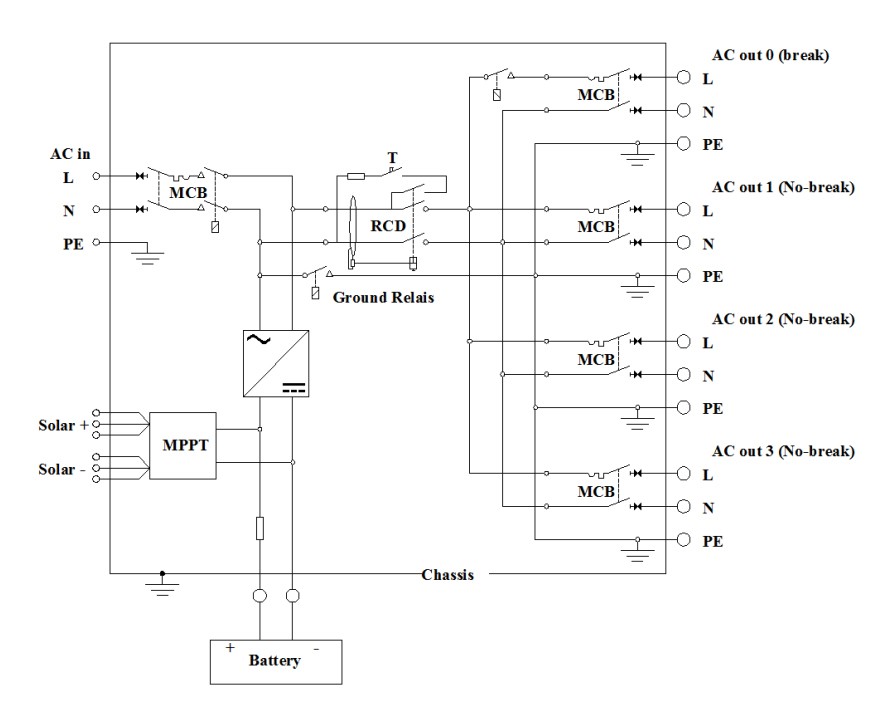

Integrierte 230-V-Verteilung
Ein wesentlicher Vorteil des EasySolar ist die bereits integrierte AC-Verteilung.
Sie besteht aus einem 30-mA-/16-A-Fehlerstromschutzschalter sowie vier abgesicherten AC-Ausgängen.
Die vier Ausgänge sind mit zwei 10-A- und zwei 16-A-Sicherungen abgesichert.
Dadurch entfällt bei vielen kompakten Installationen eine separat aufzubauende kleine AC-Unterverteilung.
Separater AC-Ausgang für nicht kritische Verbraucher
Einer der 16-A-Ausgänge wird direkt durch den AC-Eingang gesteuert.
Dieser Ausgang ist nur aktiv, wenn tatsächlich externe 230-V-Versorgung vorhanden ist.
Damit können beispielsweise Warmwasserbereiter oder andere größere Verbraucher so angeschlossen werden, dass sie im reinen Batteriebetrieb automatisch abgeschaltet bleiben und die Batterie nicht entladen.
Gemeinsame Batteriekabel für MPPT und MultiPlus
Der Solarladeregler und der MultiPlus Compact nutzen dieselben DC-Batteriekabel.
Diese Batteriekabel sind im Lieferumfang enthalten.
Die Batterie kann dadurch sowohl über den MPPT aus Solarenergie als auch über das integrierte AC-Ladegerät aus Netz oder Generator geladen werden.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 1600 VA
Dauerleistung bei 25 °C 1300 W
Dauerleistung bei 40 °C 1200 W
Spitzenleistung 3000 W
Maximaler Wirkungsgrad Wechselrichter 92 %
Leerlaufverbrauch 8 W
Leerlaufverbrauch im Suchmodus 2 W
PowerAssist Ja
Transferschalter 16 A
AC-Ausgänge 4
Absicherung AC-Ausgänge 2× 10 A / 2× 16 A
AC-Ausgang nur bei externer AC-Quelle 1× 16 A
Fehlerstromschutzschalter 30 mA / 16 A
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 70 A
Ladestrom Starterbatterie 4 A
Batterietemperatursensor Ja
Programmierbares Relais Ja
Solarregler SmartSolar MPPT 100/50
Maximaler Solarladestrom 50 A
Maximale PV-Leistung 700 W
Maximale PV-Leerlaufspannung 100 V
Maximaler MPPT-Wirkungsgrad 98 %
Eigenverbrauch MPPT 10 mA
Ladealgorithmus Solar Mehrstufig, adaptiv
Temperaturkompensation MPPT -16 mV/°C
PV-Anschluss 3 Sets MC4 (PV-ST01)
Betriebstemperatur -20 bis +50 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Aluminium, blau RAL 5012
Schutzart IP21
Batterieanschluss 1,5 m Batteriekabel
230-V-AC-Anschluss G-ST18i-Stecker
Gewicht 15 kg
Abmessungen H × B × T 745 × 214 × 110 mm
Der EasySolar 12/1600/70-16 MPPT 100/50 ist besonders interessant, wenn ein möglichst vollständiges kleines Solarenergiesystem in einem einzigen Gehäuse gewünscht wird.
Gegenüber einem normalen MultiPlus Compact 12/1600/70-16 sind hier zusätzlich ein MPPT-Solarladeregler und die komplette kleine AC-Verteilung bereits integriert.
Dadurch reduziert sich der Installationsaufwand erheblich.
Das Gerät ist vor allem für kleinere und mittlere 12-V-Solarsysteme sinnvoll, bei denen bis zu 700 W PV-Leistung ausreichen.
Der integrierte MPPT 100/50 ist dabei der entscheidende Begrenzungsfaktor: Zwar können mehrere PV-Strings angeschlossen werden, die Gesamtleistung wird auf 700 W begrenzt und die PV-Leerlaufspannung darf 100 V nicht überschreiten.
Wichtig: Die Bezeichnung „1600“ steht für 1600 VA Nennleistung. Die kontinuierliche Wirkleistung beträgt bei 25 °C 1300 W.
Die integrierte AC-Verteilung mit FI-Schutz und vier bereits abgesicherten Ausgängen ist besonders attraktiv, wenn genau diese Verteilstruktur benötigt wird.
Wer dagegen eine größere oder individuellere 230-V-Unterverteilung plant, ist mit einem normalen MultiPlus beziehungsweise MultiPlus-II und separat aufgebauter Verteilung flexibler.
Dasselbe gilt für die PV-Seite: Soll die Solaranlage später deutlich über 700 W wachsen oder werden mehrere unabhängig geregelte PV-Flächen benötigt, sind separate SmartSolar-Regler die bessere Lösung.
Bei einer Neuplanung würden wir außerdem prüfen, ob bei 1600 VA Wechselrichterleistung ein 24-V-System sinnvoller ist. Das entsprechende EasySolar 24/1600 reduziert die Batteriestöme deutlich und erlaubt mit demselben MPPT 100/50 sogar bis zu 1400 W PV-Leistung.
- 1× Victron EasySolar 12/1600/70-16 230V MPPT 100/50
- 1,5 m Batteriekabel
- Batterietemperatursensor
- MC4-PV-Anschlüsse
