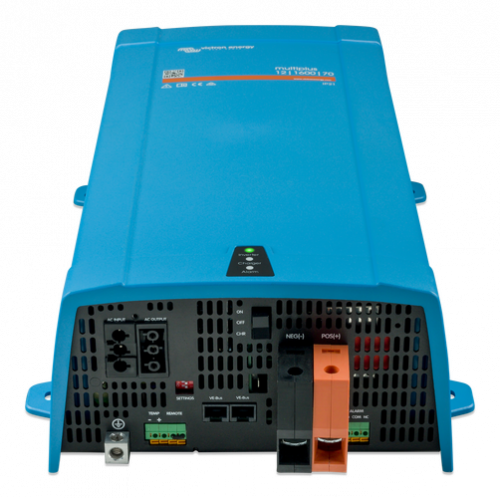

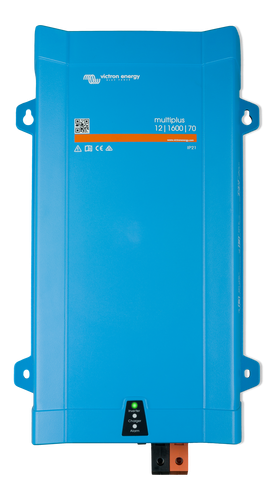

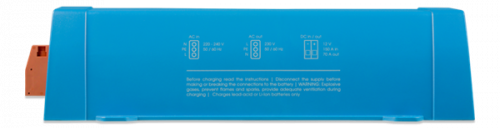

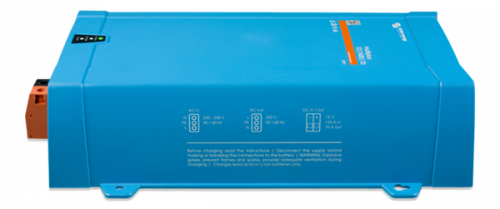

Victron MultiPlus 12/1600/70-16 230V – 12 V Wechselrichter/Ladegerät 1600 VA
Victron MultiPlus 12/1600/70-16 230V – 12 V Wechselrichter/Ladegerät 1600 VA
(Art.Nr.: VIPMP122160000)
Der Victron MultiPlus 12/1600/70-16 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 16-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 1600 VA eignet sich der MultiPlus für leistungsfähige 12-V-Bordnetze auf Booten, in Fahrzeugen sowie für autarke Stromversorgungen, bei denen neben einer zuverlässigen 230-V-Versorgung auch ein kräftiges Ladegerät für Landstrom-, Netz- oder Generatorbetrieb benötigt wird.
1600-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 1600 VA beziehungsweise 1300 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 1100 W bei 40 °C beziehungsweise 800 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 2800 W bereitstellen.
Der DC-Eingangsspannungsbereich des 12-V-Modells beträgt 9,5 bis 17 V.
Adaptives 70-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 70 A Ladestrom für die angeschlossene 12-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 14,4 V für die Konstantspannungsphase, 13,8 V für die Erhaltungsladung und 13,2 V für die Lagerung.
Zusätzlich besitzt das 12-V-Modell einen 1-A-Ladeausgang für eine Starterbatterie. Der Anschluss eines Batterietemperaturfühlers wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus 12/1600/70-16 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei den Strombedarf der angeschlossenen AC-Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
16-A-Transferschalter
Der integrierte Transferschalter ist für 16 A ausgelegt.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der Verbraucher aus der Batterie.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel zusammengeschaltet werden, wenn eine höhere Ausgangsleistung benötigt wird. Darüber hinaus können drei MultiPlus-Geräte zu einem Dreiphasensystem konfiguriert werden.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 12-V-Modells beträgt 10 W. Im Suchmodus reduziert sich dieser auf etwa 3 W.
Robuste DC-Anbindung für hohe Ströme
Bei 1600 VA an einem 12-V-Batteriesystem entstehen auf der DC-Seite hohe Ströme. Victron sieht für dieses Modell einen Batterieanschluss für 50 mm² vor.
Eine ausreichend dimensionierte Batteriebank, kurze Leitungswege und eine fachgerechte Absicherung sind bei dieser Leistung besonders wichtig.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 1600 VA
Dauerleistung bei 25 °C 1300 W
Dauerleistung bei 40 °C 1100 W
Dauerleistung bei 65 °C 800 W
Spitzenleistung 2800 W
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 10 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 70 A
Ladestrom Starterbatterie 1 A
Batterietemperaturfühler Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fernbedienung Ein / Aus / Nur Ladegerät
DIP-Schalter Ja
Interne DC-Sicherung 200 A
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl / ABS, blau RAL 5012
Schutzart IP21
Batterieanschluss 50 mm²
230-V-Wechselstromanschluss G-ST18i-Anschluss
Gewicht 10,2 kg
Abmessungen H × B × T 470 × 265 × 120 mm
Der MultiPlus 12/1600/70-16 eignet sich für leistungsfähigere 12-V-Anlagen, bei denen Verbraucher mit bis zu 1300 W kontinuierlicher Wirkleistung versorgt und gleichzeitig größere Batteriebänke mit bis zu 70 A geladen werden sollen.
Gegenüber dem kleineren MultiPlus 12/1200/50-16 erhöht sich die Dauerleistung von 1000 auf 1300 W und der maximale Ladestrom von 50 auf 70 A. Dadurch bietet das 1600-VA-Modell mehr Reserven für größere 230-V-Verbraucher und schnelleres Laden größerer 12-V-Batteriebänke.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Boote und Fahrzeuge mit begrenztem Landstrom- oder Generatoranschluss. Die maximale Belastung der AC-Quelle kann begrenzt werden, während kurzfristiger zusätzlicher Leistungsbedarf aus der Batterie bereitgestellt werden kann.
Wichtig: Die Bezeichnung „1600“ steht für die Nennleistung von 1600 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 1300 W.
Bei einem 12-V-System entstehen bei dieser Leistung hohe DC-Ströme. Das Datenblatt sieht deshalb einen 50-mm²-Batterieanschluss und eine interne 200-A-DC-Sicherung vor. Kurze Leitungswege und eine leistungsfähige Batteriebank sind entsprechend wichtig.
Für einen noch höheren Leistungsbedarf bietet sich der MultiPlus 12/2000/80-32 an. Dieser erhöht die Dauerleistung auf 1600 W und den Ladestrom auf 80 A. Ein weiterer wesentlicher Unterschied ist dessen 32-A-Transferschalter gegenüber 16 A beim 12/1600.
Der MultiPlus 12/1600 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und kann damit auch in größere Victron-Systeme integriert werden.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 12/1600/70-16 230V
