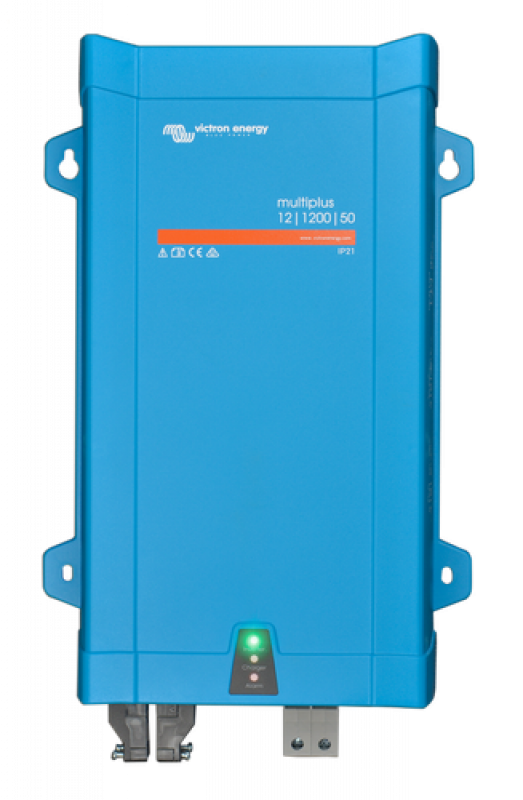

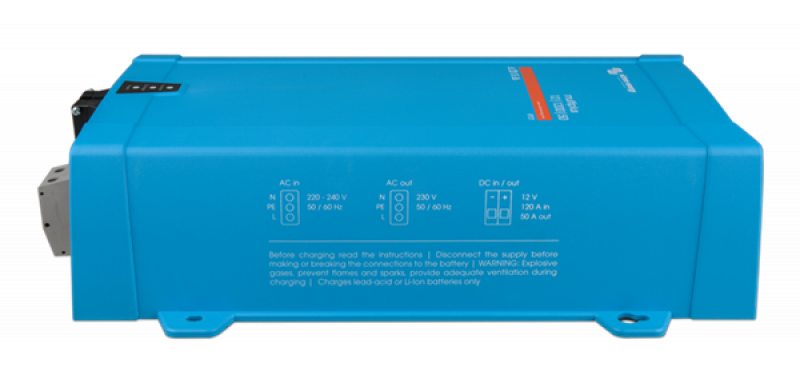

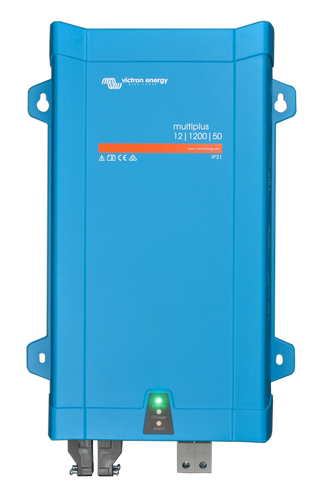

Victron MultiPlus 12/1200/50-16 230V – 12 V Wechselrichter/Ladegerät 1200 VA
Der Victron MultiPlus 12/1200/50-16 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 16-A-Transferschalter in einem kompakten Gerät.
Mit einer Nennleistung von 1200 VA eignet sich der MultiPlus für 12-V-Bordnetze auf Booten, in Reisemobilen sowie für autarke Stromversorgungen, bei denen neben einer zuverlässigen 230-V-Versorgung auch ein leistungsfähiges Ladegerät für Landstrom-, Netz- oder Generatorbetrieb benötigt wird.
1200-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 1200 VA beziehungsweise 1000 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 900 W bei 40 °C beziehungsweise 600 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 2400 W bereitstellen.
Der DC-Eingangsspannungsbereich des 12-V-Modells beträgt 9,5 bis 17 V.
Adaptives 50-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 50 A Ladestrom für die angeschlossene 12-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 14,4 V für die Konstantspannungsphase, 13,8 V für die Erhaltungsladung und 13,2 V für die Lagerung.
Zusätzlich besitzt das 12-V-Modell einen 1-A-Ladeausgang für eine Starterbatterie. Der Anschluss eines Batterietemperaturfühlers wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus 12/1200/50-16 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei die angeschlossenen AC-Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
16-A-Transferschalter
Der integrierte Transferschalter ist für 16 A ausgelegt.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der Verbraucher aus der Batterie.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel zusammengeschaltet werden, wenn eine höhere Ausgangsleistung benötigt wird. Darüber hinaus können drei MultiPlus-Geräte zu einem Dreiphasensystem konfiguriert werden.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 12-V-Modells beträgt 10 W. Im Suchmodus reduziert sich dieser auf etwa 3 W.
Programmierbares Relais
Der MultiPlus verfügt über ein programmierbares Multifunktionsrelais. Dieses kann beispielsweise als Alarmrelais verwendet oder für weitere Steuerungsfunktionen wie eine Generator-Start-/Stopp-Funktion konfiguriert werden.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 1200 VA
Dauerleistung bei 25 °C 1000 W
Dauerleistung bei 40 °C 900 W
Dauerleistung bei 65 °C 600 W
Spitzenleistung 2400 W
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 10 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 50 A
Ladestrom Starterbatterie 1 A
Batterietemperaturfühler Ja
Programmierbares Relais Ja

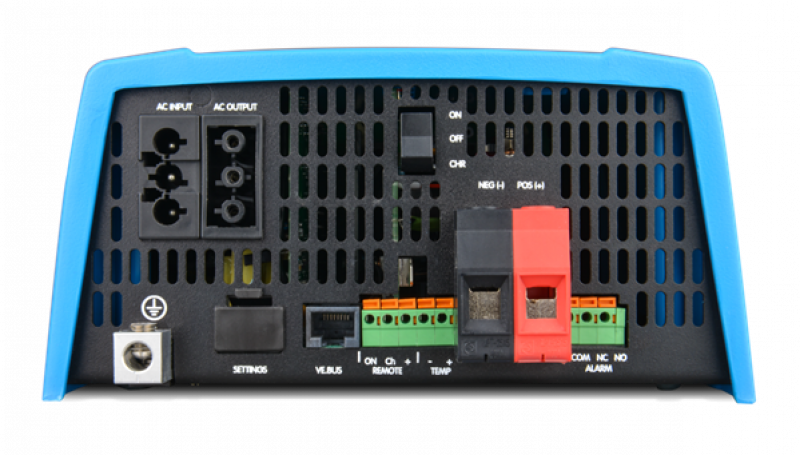

Schnittstelle VE.Bus
Fernbedienung Ein / Aus / Nur Ladegerät
DIP-Schalter Ja
Interne DC-Sicherung 200 A
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl / ABS, blau RAL 5012
Schutzart IP21
Batterieanschluss 35 mm²
230-V-Wechselstromanschluss G-ST18i-Anschluss
Gewicht 8,2 kg

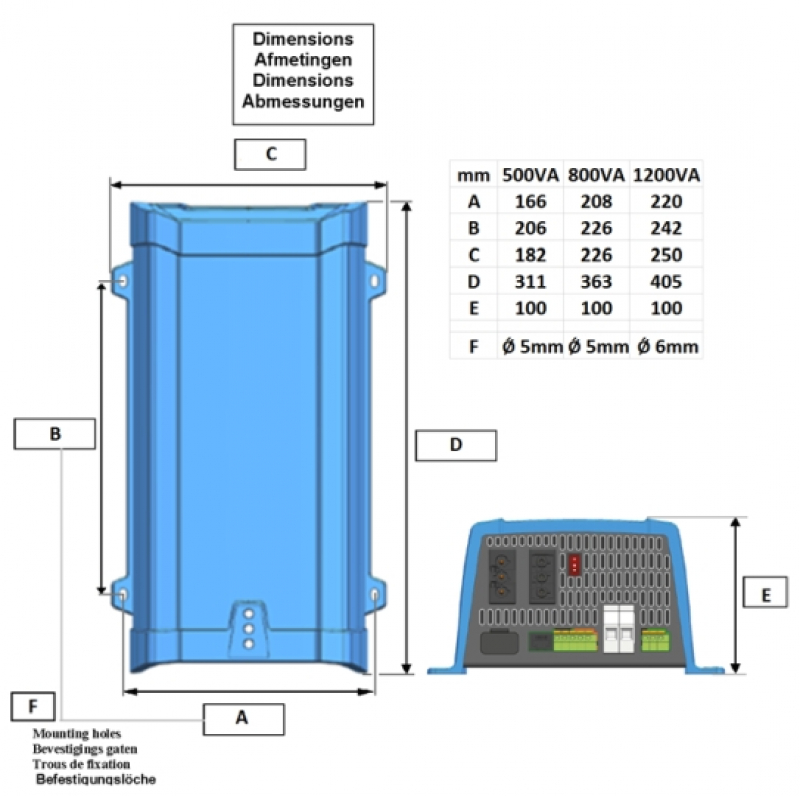

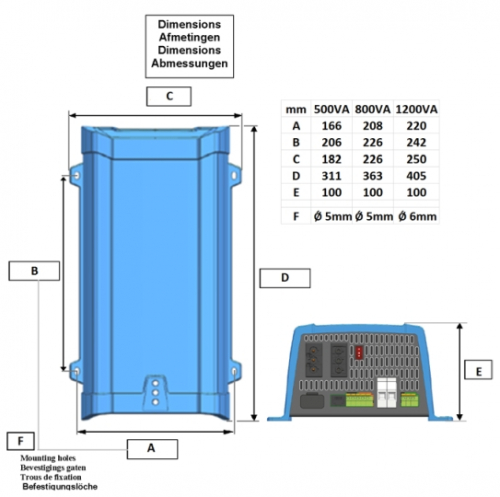

Abmessungen H × B × T 406 × 250 × 100 mm
Der MultiPlus 12/1200/50-16 eignet sich für leistungsfähigere 12-V-Anlagen, bei denen Verbraucher mit bis zu 1000 W kontinuierlicher Wirkleistung versorgt und gleichzeitig die Hausbatterie mit bis zu 50 A aus einer externen 230-V-Quelle geladen werden soll.
Gegenüber dem kleineren MultiPlus 12/800/35-16 erhöht sich die Dauerleistung von 700 auf 1000 W und der Ladestrom von 35 auf 50 A. Damit bietet das 1200-VA-Modell deutlich mehr Reserven für größere Verbraucher und größere Batteriebänke.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Boote und Fahrzeuge mit begrenztem Landstrom- oder Generatoranschluss. Die maximale Stromaufnahme aus der AC-Quelle kann begrenzt werden, während kurzfristiger zusätzlicher Leistungsbedarf aus der Batterie bereitgestellt werden kann.
Wichtig: Die Bezeichnung „1200“ steht für die Nennleistung von 1200 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 1000 W.
Bei einem 12-V-System muss außerdem der vergleichsweise hohe DC-Strom berücksichtigt werden. Bei voller Wechselrichterleistung können auf der Batterieseite deutlich über 80 A fließen. Entsprechend wichtig sind ausreichend dimensionierte Batteriekabel, kurze Leitungswege und eine fachgerechte Absicherung.
Für noch größere Verbraucher bietet sich der MultiPlus 12/1600/70-16 an. Dieser erhöht die Nennleistung auf 1600 VA beziehungsweise 1300 W Dauerleistung bei 25 °C und bietet gleichzeitig einen Batterieladestrom von 70 A.
Der MultiPlus 12/1200 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und kann damit auch Bestandteil größerer Victron-Systeme sein.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 12/1200/50-16 230V
