Victron MultiPlus 12/2000/80-32 230V – 12 V Wechselrichter/Ladegerät 2000 VA
Victron MultiPlus 12/2000/80-32 230V – 12 V Wechselrichter/Ladegerät 2000 VA
(Art.Nr.: VIPMP122200000)
Der Victron MultiPlus 12/2000/80-32 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 32-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 2000 VA eignet sich der MultiPlus für leistungsfähige 12-V-Bordnetze auf Booten, in Fahrzeugen sowie für autarke Stromversorgungen, bei denen neben einer hohen 230-V-Wechselrichterleistung auch ein kräftiges Batterieladegerät für Landstrom-, Netz- oder Generatorbetrieb benötigt wird.
2000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 2000 VA beziehungsweise 1600 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 1400 W bei 40 °C beziehungsweise 1000 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 3500 W bereitstellen.
Der DC-Eingangsspannungsbereich des 12-V-Modells beträgt 9,5 bis 17 V.
Adaptives 80-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 80 A Ladestrom für die angeschlossene 12-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 14,4 V für die Konstantspannungsphase, 13,8 V für die Erhaltungsladung und 13,2 V für die Lagerung.
Zusätzlich besitzt das 12-V-Modell einen 1-A-Ladeausgang für eine Starterbatterie. Der Anschluss eines Batterietemperaturfühlers wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus 12/2000/80-32 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei den Strombedarf der angeschlossenen AC-Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
32-A-Transferschalter
Der integrierte Transferschalter ist für 32 A ausgelegt.
Damit unterscheidet sich das 2000-VA-Modell deutlich von den kleineren Geräten der Baureihe mit 16-A-Transferschalter und eignet sich auch für Anlagen mit entsprechend leistungsfähiger AC-Einspeisung.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der Verbraucher aus der Batterie.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel zusammengeschaltet werden, wenn eine höhere Ausgangsleistung benötigt wird. Darüber hinaus können drei MultiPlus-Geräte zu einem Dreiphasensystem konfiguriert werden.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 12-V-Modells beträgt 10 W. Im Suchmodus reduziert sich dieser auf etwa 3 W.
Robuste Anschlüsse für hohe DC-Ströme
Aufgrund der hohen Leistung bei nur 12 V Batteriespannung arbeitet das Gerät auf der DC-Seite mit entsprechend hohen Strömen.

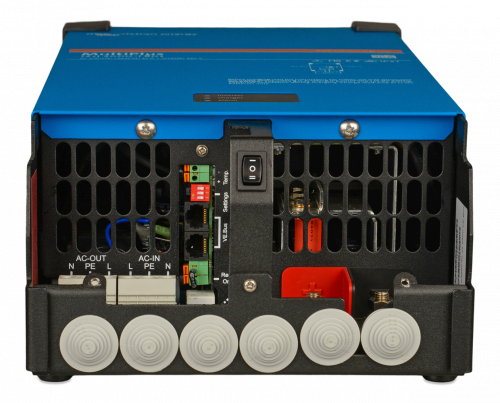

Der Batterieanschluss erfolgt bei diesem Modell daher über M8-Bolzen. Der 230-V-Wechselstromanschluss erfolgt über Schraubklemmen.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 2000 VA
Dauerleistung bei 25 °C 1600 W
Dauerleistung bei 40 °C 1400 W
Dauerleistung bei 65 °C 1000 W
Spitzenleistung 3500 W
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 10 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 32 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 80 A
Ladestrom Starterbatterie 1 A
Batterietemperaturfühler Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fernbedienung Ein / Aus
DIP-Schalter Ja
Interne DC-Sicherung Nein
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP21
Batterieanschluss M8-Bolzen
230-V-Wechselstromanschluss Schraubklemmen
Gewicht 15,5 kg
Abmessungen H × B × T 506 × 236 × 147 mm
Der MultiPlus 12/2000/80-32 ist für leistungsfähige 12-V-Anlagen vorgesehen, bei denen Verbraucher mit bis zu 1600 W kontinuierlicher Wirkleistung versorgt und gleichzeitig größere Batteriebänke mit bis zu 80 A geladen werden sollen.
Gegenüber dem kleineren MultiPlus 12/1600/70-16 erhöht sich die Dauerleistung von 1300 auf 1600 W und der Ladestrom von 70 auf 80 A. Der wichtigste Unterschied liegt jedoch beim AC-Teil: Der 2000-VA-MultiPlus besitzt einen 32-A-Transferschalter, während die kleineren Modelle dieser Baureihe auf 16 A begrenzt sind.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Anlagen mit begrenztem Landstrom- oder Generatoranschluss. Die maximale Stromaufnahme aus der AC-Quelle kann begrenzt werden, während kurzfristiger zusätzlicher Leistungsbedarf aus der Batterie bereitgestellt werden kann.
Wichtig: Die Bezeichnung „2000“ steht für die Nennleistung von 2000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 1600 W.
Bei einem 12-V-System entstehen bei dieser Leistung sehr hohe DC-Ströme. Bei voller Wechselrichterleistung können auf der Batterieseite deutlich über 130 A fließen. Eine leistungsfähige Batteriebank, kurze und ausreichend dimensionierte Leitungen sowie eine fachgerechte externe DC-Absicherung sind deshalb besonders wichtig.
Das 2000-VA-Modell besitzt laut Datenblatt keine interne DC-Sicherung. Die erforderliche Absicherung der Batterieleitung muss daher extern vorgesehen werden.
Wer bei vergleichbarer AC-Leistung die DC-Ströme reduzieren möchte, sollte die 24-V-Version MultiPlus 24/2000/50-32 oder bei entsprechend aufgebautem Batteriesystem die 48-V-Version MultiPlus 48/2000/25-32 in Betracht ziehen.
Der MultiPlus 12/2000 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und kann damit auch in größeren Victron-Systemen eingesetzt werden.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 12/2000/80-32 230V
