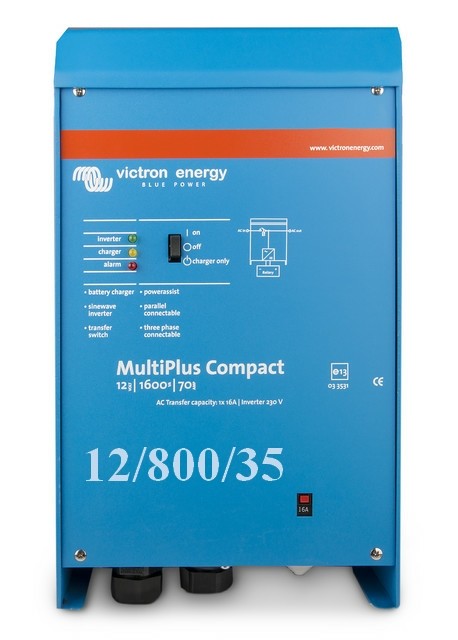

Victron MultiPlus Compact 12/800/35-16 230V VE.Bus – 12 V Wechselrichter/Ladegerät 800 VA
Victron MultiPlus Compact 12/800/35-16 230V VE.Bus – 12 V Wechselrichter/Ladegerät 800 VA
(Art.Nr.: VICMP121800000)
Der Victron MultiPlus Compact 12/800/35-16 230V VE.Bus kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen automatischen 16-A-Transferschalter in einem besonders kompakten Gehäuse.
Mit 800 VA Wechselrichterleistung eignet sich das Gerät vor allem für kleinere und mittlere 12-V-Bordnetze auf Booten und in Fahrzeugen sowie für autarke Anlagen, bei denen eine zuverlässige 230-V-Versorgung und gleichzeitig ein kräftiges Ladegerät benötigt werden.
800-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C beträgt die kontinuierliche Ausgangsleistung 800 VA beziehungsweise 700 W. Bei 40 °C stehen 650 W und bei 65 °C noch 400 W zur Verfügung.
Für kurzzeitig höhere Belastungen und Einschaltströme können bis zu 1600 W Spitzenleistung bereitgestellt werden.
Der DC-Eingangsspannungsbereich beträgt 9,5 bis 17 V.
Adaptives 35-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 35 A Ladestrom für die angeschlossene 12-V-Hausbatterie.
Die Standard-Ladespannungen betragen 14,4 V für die Konstantspannungsphase, 13,8 V für die Erhaltungsladung und 13,2 V für den Lagermodus.
Zusätzlich steht bei diesem 12-V-Modell ein 4-A-Ladeausgang für eine Starterbatterie zur Verfügung.
Ein Batterietemperatursensor wird unterstützt.
PowerControl für begrenzten Landstrom
Mit PowerControl kann eingestellt werden, wie stark eine externe Stromquelle maximal belastet werden darf.
Der MultiPlus berücksichtigt dabei die angeschlossenen 230-V-Verbraucher und reduziert automatisch den Batterieladestrom, wenn die eingestellte Grenze erreicht wird.
Das ist besonders bei kleinen Landstromanschlüssen oder Generatoren hilfreich.
PowerAssist unterstützt schwache AC-Quellen
Mit PowerAssist kann der MultiPlus eine begrenzte Landstrom- oder Generatorquelle zusätzlich aus der Batterie unterstützen.
Benötigen die angeschlossenen Verbraucher kurzfristig mehr Leistung als die externe Quelle liefern kann, stellt der Wechselrichter die fehlende Leistung aus der Batterie bereit.
Sinkt der Verbrauch wieder, steht die verfügbare AC-Leistung erneut zum Laden der Batterie zur Verfügung.
Automatischer 16-A-Transferschalter
Der integrierte Transferschalter ist für 16 A ausgelegt.
Sobald Landstrom, Netz oder Generator zur Verfügung stehen, werden die angeschlossenen Verbraucher aus dieser Quelle versorgt und gleichzeitig kann die Batterie geladen werden.
Fällt die externe Stromquelle aus, übernimmt der Wechselrichter die Versorgung. Die Umschaltung erfolgt laut Victron in weniger als 20 Millisekunden.
VE.Bus für Konfiguration und Systemintegration
Über VE.Bus lässt sich der MultiPlus konfigurieren und in größere Victron-Systeme integrieren.
Für die Konfiguration über PC kann beispielsweise eine optionale MK3-USB-Schnittstelle verwendet werden. Mit einem VE.Bus Smart Dongle sind außerdem Überwachung und Steuerung über Bluetooth und VictronConnect möglich.
Für VRM, zentrale Systemüberwachung und umfangreichere Steuerungsaufgaben empfehlen wir ein separates GX-Gerät wie einen Cerbo GX oder Ekrano GX.
Parallel- und Dreiphasenbetrieb
Trotz seiner kompakten Bauform kann der MultiPlus über VE.Bus auch in größeren Systemen eingesetzt werden.
Bis zu sechs kompatible Geräte können parallel betrieben werden. Außerdem können drei gleiche Geräte zu einem Dreiphasensystem zusammengeschaltet werden.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 800 VA
Dauerleistung bei 25 °C 700 W
Dauerleistung bei 40 °C 650 W
Dauerleistung bei 65 °C 400 W
Spitzenleistung 1600 W
Maximaler Wirkungsgrad 92 %
Leerlaufverbrauch 8 W
Leerlaufverbrauch im AES-Modus 5 W
Leerlaufverbrauch im Suchmodus 2 W
PowerControl Ja
PowerAssist Ja
Transferschalter 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich Wechselrichter 187–250 V AC
AC-Eingangsfrequenz Wechselrichter 50/60 Hz
AC-Eingangsspannungsbereich Ladegerät 187–265 V AC
AC-Eingangsfrequenz Ladegerät 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 35 A
Ladestrom Starterbatterie 4 A
Batterietemperatursensor Ja
Zusatzausgang Nein
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss 1,5 m Batteriekabel
AC-Anschluss G-ST18i-Anschluss
Gewicht 10 kg
Abmessungen H × B × T 375 × 214 × 110 mm
Der MultiPlus Compact 12/800/35-16 ist eine gute Wahl für kleinere 12-V-Anlagen, in denen etwa 700 W kontinuierliche 230-V-Leistung ausreichen, gleichzeitig aber ein relativ kräftiges Batterieladegerät gewünscht wird.
Mit 35 A Ladeleistung eignet sich das Gerät beispielsweise gut für mittelgroße 12-V-Batteriebänke.
Der wesentliche Vorteil gegenüber einem einfachen Wechselrichter mit separatem Ladegerät liegt in der vollständigen Integration von Wechselrichter, Ladegerät, automatischer Umschaltung, PowerControl und PowerAssist.
Gegenüber dem größeren MultiPlus Compact 12/1200/50-16 bietet das 800-VA-Modell weniger AC-Leistung und einen niedrigeren Ladestrom, ist aber für kleinere Verbraucher ausreichend dimensioniert.
Wichtig: Die Bezeichnung „800“ entspricht 800 VA Nennleistung. Die kontinuierliche Wirkleistung beträgt bei 25 °C 700 W.
Das Modell besitzt keinen zweiten AC-Ausgang. Dieser steht bei der klassischen MultiPlus-Baureihe laut Datenblatt erst ab 3 kVA zur Verfügung.
Bluetooth und GX sind nicht integriert. Für eine einfache Bluetooth-Anbindung kann ein VE.Bus Smart Dongle ergänzt werden. Für größere Anlagen, VRM und zentrale Systemüberwachung empfehlen wir einen separaten Cerbo GX.
Bei Parallel- oder Dreiphasenanlagen genügt ein GX-Gerät für das gesamte VE.Bus-System.
- 1× Victron MultiPlus Compact 12/800/35-16 230V VE.Bus
- Batteriekabel
