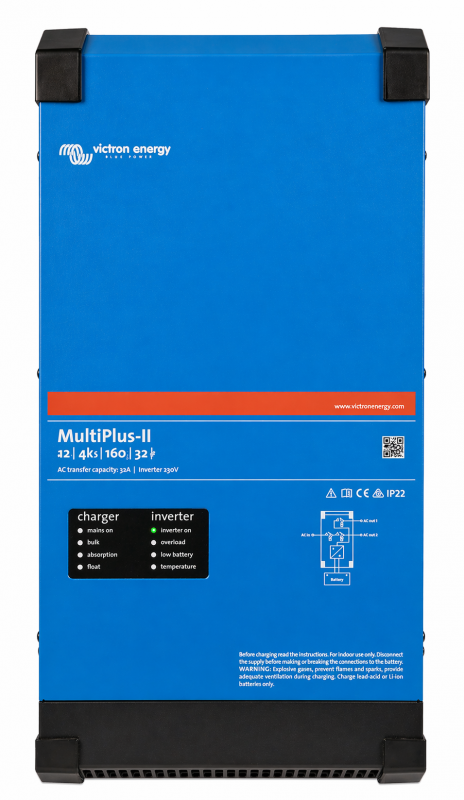

Victron MultiPlus-II 12/4000/160-32 230V – 12 V Wechselrichter/Ladegerät 4k
Victron MultiPlus-II 12/4000/160-32 230V – 12 V Wechselrichter/Ladegerät 4k
(Art.Nr.: VIPMP122405010)
Der Victron MultiPlus-II 12/4000/160-32 230V, von Victron in aktuellen technischen Unterlagen auch als MultiPlus-II 12/4k/160-32 bezeichnet, ist für besonders leistungsfähige 12-V-Batteriesysteme ausgelegt.
Das Gerät kombiniert einen modernen Sinus-Wechselrichter mit hoher kurzzeitiger Überlastfähigkeit, einem außergewöhnlich kräftigen 160-A-Batterieladegerät und einem 32-A-Transferschalter.
3,4 kW kontinuierliche Ausgangsleistung
Die kontinuierliche Wirkleistung beträgt bei 25 °C 3,4 kW.
Auch bei höheren Temperaturen bleibt eine hohe Leistung verfügbar: 3,1 kW bei 40 °C und 2,6 kW bei 65 °C.
Damit eignet sich der MultiPlus-II für Anlagen mit größeren AC-Verbrauchern und gleichzeitig hoher Dauerbelastung.
Hohe kurzfristige Leistungsreserven
Die 4k-Baureihe wurde auf ein gutes Verhältnis von Gewicht, Gehäusevolumen und Leistung ausgelegt.
Neben der Dauerleistung stehen zusätzliche Leistungsreserven für zeitlich begrenzte Lasten und hohe Einschaltströme zur Verfügung. Dies ist insbesondere bei Motoren, Pumpen, Kompressoren und anderen Verbrauchern mit erhöhtem Anlaufstrom interessant.
160-A-Batterieladegerät
Das integrierte Ladegerät liefert bei 25 °C maximal 160 A und bei 40 °C noch bis zu 150 A.
Diese hohe Ladeleistung setzt eine entsprechend große und leistungsfähige 12-V-Batteriebank voraus.
PowerControl und PowerAssist
Über PowerControl kann die zulässige Belastung eines Landstrom-, Netz- oder Generatoranschlusses eingestellt werden.
PowerAssist ergänzt bei kurzfristigem Mehrbedarf die externe Stromquelle durch Energie aus der Batterie.
Damit kann beispielsweise ein begrenzter Generator betrieben werden, ohne auf kurze Leistungsspitzen verzichten zu müssen.
Zweiter AC-Ausgang
Neben dem unterbrechungsfreien Hauptausgang besitzt das Gerät einen zweiten AC-Ausgang.
Dieser kann für Verbraucher verwendet werden, die nur bei vorhandener externer AC-Versorgung betrieben werden sollen und die Batterie im Inselbetrieb nicht entladen dürfen.
VE.Bus und größere Systeme
Über VE.Bus können mehrere MultiPlus-II miteinander verbunden werden.
Parallel- und Dreiphasensysteme sind ebenso möglich wie die Integration in ein GX- und VRM-System.
Ein GX-Gerät ist bei dieser Ausführung bewusst nicht integriert.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Dauerleistung bei 25 °C 3,4 kW
Dauerleistung bei 40 °C 3,1 kW
Dauerleistung bei 65 °C 2,6 kW
Zeitlich begrenzte Leistung 4 kW
Spitzenleistung 6 kW
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 18 W
Leerlaufverbrauch im AES-Modus 11 W
Leerlaufverbrauch im Suchmodus 4 W
PowerControl Ja
PowerAssist Ja
Transferschalter 32 A
Maximaler AC-Eingangsstrom 32 A
Zusatzausgang Ja, 32 A
Maximaler Batterieladestrom bei 25 °C 160 A
Maximaler Batterieladestrom bei 40 °C 150 A
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Batterietemperatursensor Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Allgemeine Kommunikationsschnittstellen 2×
Externer AC-Stromsensor Optional, bis 100 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP21
Batterieanschluss 4× M8-Bolzen
Gewicht 22 kg
Abmessungen H × B × T 576 × 276 × 164 mm
Der MultiPlus-II 12/4000/160-32 ist ein sehr leistungsfähiges Gerät, aber gleichzeitig eine relativ spezielle Lösung: 3,4 kW Dauerleistung aus einem 12-V-Batteriesystem bedeuten sehr hohe Batteriestöme.
Er eignet sich deshalb insbesondere für bestehende große 12-V-Systeme oder Anwendungen, bei denen 12 V aus anderen Gründen zwingend vorgegeben sind.
Das 160-A-Ladegerät verlangt ebenfalls nach einer entsprechend großen Batteriebank. Bei kleinen Batterien wäre eine solche Ladeleistung weder sinnvoll noch bei vielen Batterietypen zulässig.
Bei einer neuen Anlage dieser Leistungsklasse würden wir grundsätzlich auch eine 48-V-Systemarchitektur prüfen. Sie reduziert die DC-Ströme erheblich und vereinfacht damit Verkabelung, Sammelschienen und Absicherung.
Gegenüber dem 12/3000 bietet das 4k-Modell deutlich mehr Dauerleistung und Ladeleistung. Der AC-Durchgang bleibt mit 32 A gleich.
Für Systemüberwachung und VRM empfehlen wir einen separaten Cerbo GX. Die Trennung zwischen Wechselrichter und GX-Steuerung ist insbesondere bei größeren Systemen vorteilhaft, weil der Cerbo deutlich mehr Kommunikations- und I/O-Schnittstellen bietet.
Bei mehreren parallel oder dreiphasig betriebenen Geräten benötigt das gesamte System nur ein GX-Gerät.
- 1× Victron MultiPlus-II 12/4000/160-32 230V
