Victron MultiPlus-II 12/3000/120-32 230V – 12 V Wechselrichter/Ladegerät 3000 VA

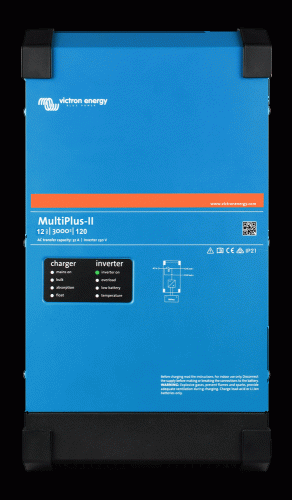

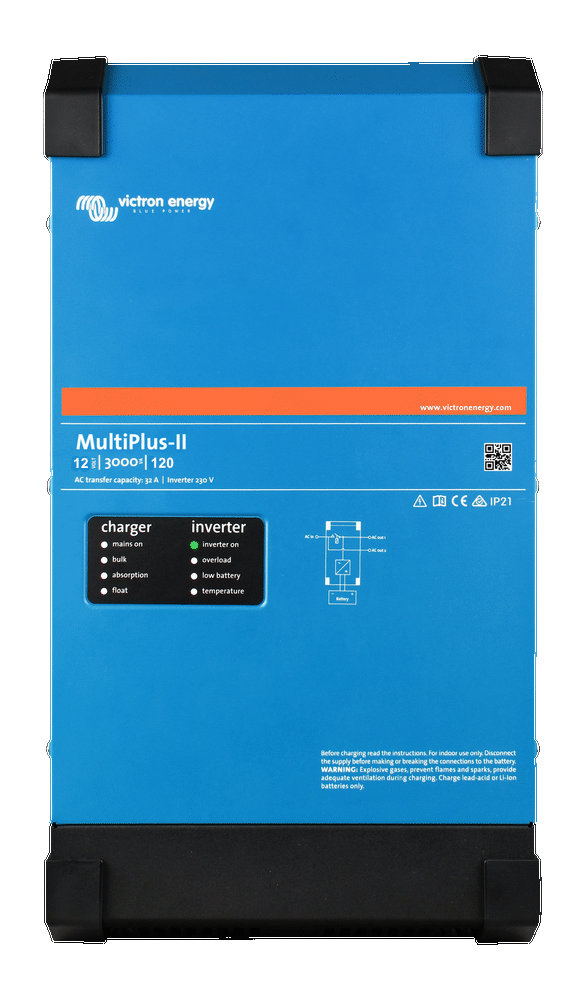

Victron MultiPlus-II 12/3000/120-32 230V – 12 V Wechselrichter/Ladegerät 3000 VA
(Art.Nr.: VIPMP122305010)
Der Victron MultiPlus-II 12/3000/120-32 230V kombiniert einen leistungsfähigen reinen Sinus-Wechselrichter, ein kräftiges 120-A-Batterieladegerät und einen 32-A-Transferschalter in einem Gerät.
Die MultiPlus-II-Baureihe verbindet die bewährten Funktionen des klassischen MultiPlus mit zusätzlichen Möglichkeiten für Energiespeichersysteme und externe AC-Strommessung. Dadurch eignet sich das Gerät sowohl für Marine- und Fahrzeuganwendungen als auch für Inselanlagen, Backup-Systeme und entsprechend konfigurierte netzgekoppelte ESS-Anlagen.
3000 VA Wechselrichterleistung
Der Wechselrichter stellt bei 25 °C eine Nennleistung von 3000 VA beziehungsweise 2400 W kontinuierlicher Wirkleistung zur Verfügung.
Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 2200 W bei 40 °C beziehungsweise 1700 W bei 65 °C.
Für kurzzeitige Einschalt- und Lastspitzen können bis zu 5500 W bereitgestellt werden. Damit besitzt das Gerät ausreichend Reserven für viele Verbraucher mit erhöhtem Anlaufstrom.
Der DC-Eingangsspannungsbereich beträgt 9,5 bis 17 V.
Leistungsfähiges 120-A-Batterieladegerät
Das integrierte Ladegerät liefert unter den vorgesehenen Bedingungen bis zu 120 A Ladestrom für die angeschlossene 12-V-Batteriebank.
Die Standard-Ladespannungen betragen 14,4 V in der Konstantspannungsphase, 13,8 V in der Erhaltungsladung und 13,2 V im Lagermodus.
Die Ladeparameter können an unterschiedliche Batterietypen und Systemanforderungen angepasst werden. Damit kann der MultiPlus-II sowohl mit klassischen Bleibatterien als auch mit entsprechend freigegebenen und korrekt konfigurierten Lithium-Batteriesystemen eingesetzt werden.
PowerControl und PowerAssist
Mit PowerControl kann der maximal zulässige Strom aus Landstrom, Netz oder Generator begrenzt werden.
Der MultiPlus-II berücksichtigt dabei die angeschlossenen AC-Verbraucher und reduziert bei Bedarf automatisch die Batterieladeleistung, damit die eingestellte Belastungsgrenze der externen Stromquelle nicht überschritten wird.
PowerAssist geht noch einen Schritt weiter: Reicht die verfügbare Leistung der externen Stromquelle kurzfristig nicht aus, kann der MultiPlus-II zusätzliche Energie aus der Batterie bereitstellen.
Gerade bei begrenzten Landstromanschlüssen oder kleineren Generatoren ist diese Funktion besonders interessant.
32-A-Transferschalter
Der integrierte Transferschalter ist für 32 A ausgelegt.
Bei vorhandener externer AC-Versorgung werden die angeschlossenen Verbraucher über Landstrom, Netz oder Generator versorgt und gleichzeitig kann die Batterie geladen werden.
Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung des Hauptausgangs. Die Umschaltung erfolgt so schnell, dass das System auch als unterbrechungsnahe Backup-Versorgung eingesetzt werden kann.
Zweiter AC-Ausgang für nicht kritische Verbraucher
Neben dem unterbrechungsfreien Hauptausgang besitzt der MultiPlus-II einen zweiten AC-Ausgang.
Dieser wird nur versorgt, wenn eine externe AC-Quelle vorhanden ist. Damit können beispielsweise Warmwasserbereiter, Klimaanlagen oder andere größere Verbraucher angeschlossen werden, die im reinen Batteriebetrieb automatisch abgeschaltet bleiben sollen.
VE.Bus, Parallel- und Dreiphasenbetrieb
Über VE.Bus lässt sich der MultiPlus-II konfigurieren, überwachen und mit weiteren Geräten zusammenschalten.
Bis zu sechs kompatible Geräte können parallel betrieben werden. Außerdem lassen sich drei baugleiche MultiPlus-II zu einem Dreiphasensystem konfigurieren.
Für Anlagenüberwachung, VRM und umfangreiche Systemsteuerung kann ein separates GX-Gerät wie der Cerbo GX eingesetzt werden.
ESS und externe Strommessung
Der MultiPlus-II wurde auch für den Einsatz in Energy Storage Systems (ESS) entwickelt.
Mit einem optionalen externen AC-Stromsensor oder einem kompatiblen Energiezähler kann das Gerät den Energiefluss am Netzanschlusspunkt erfassen. Dadurch sind beispielsweise Eigenverbrauchsoptimierung und entsprechend konfigurierte netzgekoppelte Anwendungen möglich.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 3000 VA
Dauerleistung bei 25 °C 2400 W
Dauerleistung bei 40 °C 2200 W
Dauerleistung bei 65 °C 1700 W
Spitzenleistung 5500 W
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 13 W
Leerlaufverbrauch im AES-Modus 9 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 32 A
Maximaler AC-Eingangsstrom 32 A
Zusatzausgang Ja, 32 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Maximaler Batterieladestrom 120 A
Programmierbares Relais Ja
Schnittstelle VE.Bus
Allgemeine Kommunikationsschnittstellen 2×
Externer AC-Stromsensor Optional, bis 100 A
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Stahl, blau RAL 5012
Schutzart IP22
Batterieanschluss M8-Bolzen
AC-Anschluss Schraubklemmen bis 13 mm²
Gewicht 20 kg
Abmessungen H × B × T 546 × 275 × 147 mm
Der MultiPlus-II 12/3000/120-32 ist ein leistungsstarkes Gerät für bestehende oder bewusst auf 12 V ausgelegte Systeme. Mit 2400 W kontinuierlicher Wirkleistung können bereits zahlreiche größere 230-V-Verbraucher betrieben werden.
Besonders kräftig ist das integrierte 120-A-Ladegerät. Das macht das Gerät interessant für größere 12-V-Batteriebänke, die entsprechend hohe Ladeströme aufnehmen können.
Bei einer Neuplanung sollte allerdings berücksichtigt werden, dass bei 2400 W Ausgangsleistung in einem 12-V-System sehr hohe DC-Ströme entstehen. Victron empfiehlt für dieses Modell entsprechend große Batteriekapazitäten, Sicherungen und Kabelquerschnitte. Für leistungsfähige Neuanlagen kann deshalb die 24-V- oder 48-V-Version technisch günstiger sein.
Gegenüber einem klassischen MultiPlus bietet der MultiPlus-II zusätzliche Möglichkeiten für ESS-Systeme und externe Strommessung.
Der 32-A-Transferschalter ist deutlich leistungsfähiger als ein typischer 16-A-Landstromanschluss und lässt daher ausreichend Reserve für größere AC-Versorgungen.
Wer VRM, zentrale Anlagenüberwachung oder eine umfangreiche Systemsteuerung benötigt, sollte einen separaten Cerbo GX oder Ekrano GX ergänzen. Dadurch bleibt die Systemarchitektur flexibel und das GX-Gerät kann unabhängig vom Wechselrichter ausgewählt und bei Bedarf später ersetzt oder erweitert werden.
Für ein Parallel- oder Dreiphasensystem reicht ein einziges GX-Gerät für das gesamte VE.Bus-System.
- 1× Victron MultiPlus-II 12/3000/120-32 230V
VIPMP122305010_Datasheet_MultiPlus_II_inverter_charger_DE1
VIPMP122305010_MultiPlus_II_12V_3000VA_230Vac
VIPMP122305010_Manual_MultiPlus_II_12V_24V_48V_3k_5k_8k_10k_230V_EN_NL_FR_DE_FI_SV
VIPMP122305010_Quick_Install_Guide_MultiPlus_II_24V48V_3000VA_48V_5000VA_230Vac_EN
VIPMP122305010_MultiPlus_3KW_230VAC_12VDC_600Ah_Li_Lynx_Smart_BMS__distributors_Cerbo_GX_touch_generator_MPPT_Orion_Tr_Smarts
