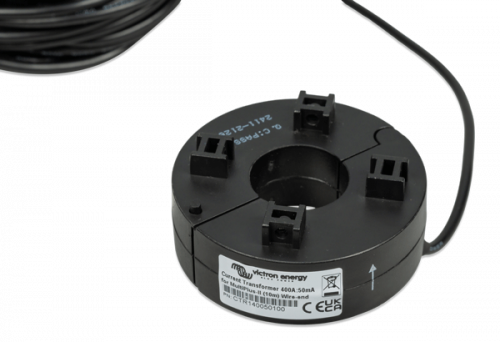

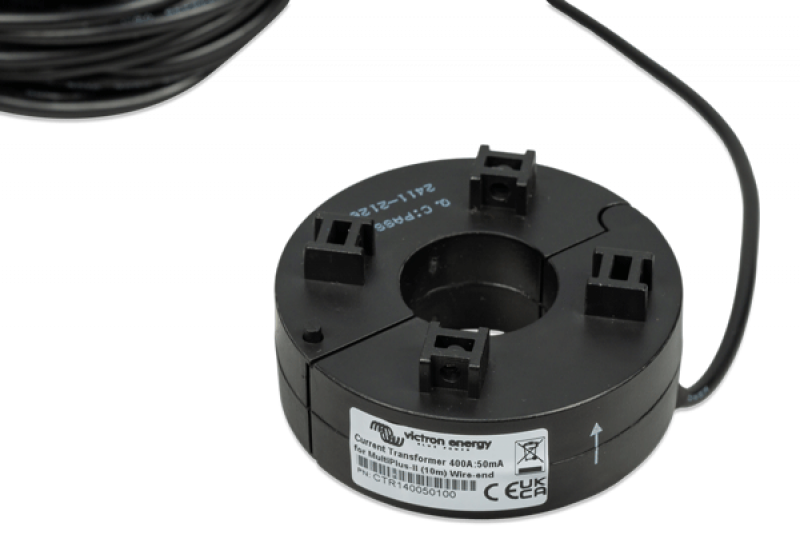

Victron Stromwandler 400A:50mA für MultiPlus-II – 10 m Kabel mit Drahtenden
Victron Stromwandler 400A:50mA für MultiPlus-II – 10 m Kabel mit Drahtenden
(Art.Nr.: VICTR140050100)
Der Victron Stromwandler 400A:50mA dient zur externen Strommessung in MultiPlus-II Systemen mit externem Transferschalter.
Der Stromwandler wird um den zu messenden AC-Leiter geführt und ermöglicht dem MultiPlus-II die Erfassung des Stromflusses, ohne dass der gemessene Strom direkt durch das Wechselrichter-Ladegerät geführt werden muss.
Der 400-A-Stromwandler ist ausschließlich für Anwendungen mit externem Transferschalter vorgesehen. In einem dreiphasigen Mehrfachsystem ersetzt dabei ein externer Transferschalter die internen AC-Transferschalter der einzelnen MultiPlus-II Geräte. Pro Phase wird ein Stromwandler benötigt, der mit dem Hauptgerät der jeweiligen Phase verbunden wird.
Der Stromwandler besitzt einen Nennstrom von 400 A und einen Ausgang von 50 mA. Das fest angeschlossene Kabel ist 10 m lang und besitzt offene Drahtenden zum Anschluss an die entsprechenden Klemmen des MultiPlus-II. Laut Victron ist diese Ausführung für MultiPlus-II Geräte in einer Konfiguration mit externem Transferschalter und Firmware s99 vorgesehen.
Bei der Montage muss die Stromrichtung beachtet werden. Der Pfeil auf dem Stromwandler muss in Richtung des MultiPlus-II zeigen. Das Anschlusskabel darf weder gekürzt noch verlängert werden, da es auf den Stromwandler kalibriert ist.
Typ Stromwandler
Nennstrom 400 A
Sekundärstrom 50 mA
Anschlusskabel 10 m
Kabelanschluss Drahtenden
Anwendung MultiPlus-II mit externem Transferschalter
Erforderliche Firmware s99
Messung AC-Strom
Phasenmessung 1 Stromwandler je Phase
Montage um den AC-Leiter
Polarität polaritätsempfindlich
Der 400A:50mA Stromwandler ist kein allgemeiner externer Stromsensor für den MultiPlus-II, sondern speziell für MultiPlus-II Installationen mit einem externen Transferschalter vorgesehen.
Das ist der entscheidende Unterschied zum Victron 100A:50mA Stromwandler:
- 100A:50mA: kann zur externen AC-Strommessung mit MultiPlus-II bzw. MultiPlus 20kW verwendet werden, beispielsweise für PowerControl, PowerAssist und Eigenverbrauchsoptimierung.
- 400A:50mA: ausschließlich für die Anwendung mit externem Transferschalter vorgesehen.
Bei einem dreiphasigen System wird je Phase ein eigener 400-A-Stromwandler benötigt. Jeder Stromwandler wird mit dem Hauptgerät der entsprechenden Phase verbunden.
Der Stromwandler misst ausschließlich den Strom und keine Spannung. Er ersetzt daher keinen vollständigen Energiezähler.
Bei der Installation unbedingt beachten:
- Pfeil des Stromwandlers muss zum MultiPlus-II zeigen
- Stromwandler ist polaritätsempfindlich
- roter Draht an EXT
- weißer Draht an COM
- 10-m-Anschlusskabel nicht kürzen oder verlängern

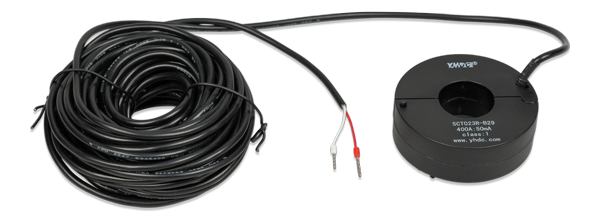

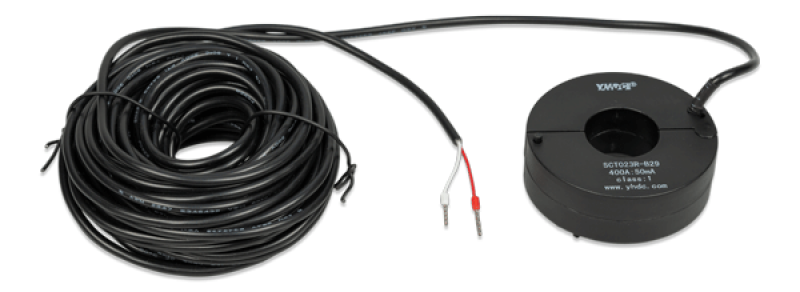

- 1× Victron Stromwandler 400A:50mA
- fest angeschlossenes 10-m-Kabel mit Drahtenden
