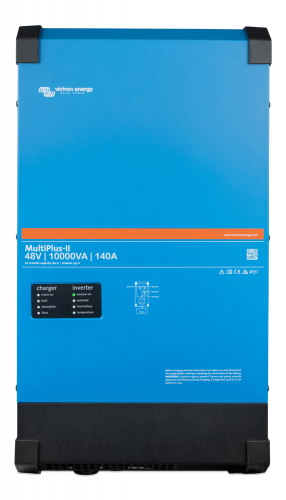

Victron MultiPlus-II 48/10000/140-100 230V – 48 V Wechselrichter/Ladegerät 10000 VA
Victron MultiPlus-II 48/10000/140-100 230V – 48 V Wechselrichter/Ladegerät 10000 VA
(Art.Nr.: VIPMP483105000)
Der Victron MultiPlus-II 48/10000/140-100 230V gehört zu den größten Wechselrichter/Ladegeräten der MultiPlus-II-Baureihe.
Er ist für professionelle 48-V-Energiesysteme mit sehr hohen AC-Leistungsanforderungen vorgesehen.
8000 W Dauerleistung
Bei 25 °C stellt der Wechselrichter 8000 W kontinuierliche Wirkleistung zur Verfügung.
Bei 40 °C stehen noch 7000 W und bei 65 °C 6000 W zur Verfügung.
Die Spitzenleistung beträgt 18.000 W.
Damit können auch große Verbraucher mit hohen Einschaltströmen betrieben werden.
140-A-Ladegerät
Das integrierte Ladegerät liefert maximal 140 A an die 48-V-Batteriebank.
Dies entspricht einer Ladeleistung von mehreren Kilowatt und setzt entsprechend leistungsfähige Batterien voraus.
100-A-Transferschalter
AC-Eingang und Durchgangsstrom sind auf 100 A ausgelegt.
PowerControl und PowerAssist
PowerControl ermöglicht eine definierte Begrenzung der externen AC-Quelle.
PowerAssist ergänzt bei Bedarf Leistung aus der Batterie.
Parallel- und Dreiphasensysteme
Über VE.Bus können große Mehrgerätesysteme aufgebaut werden.
Für den Parallelbetrieb dieser Leistungsklasse ist jedoch ein externer AC-Transferschalter erforderlich.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–66 V
Nennleistung Wechselrichter 10.000 VA
Dauerleistung bei 25 °C 8000 W
Dauerleistung bei 40 °C 7000 W
Dauerleistung bei 65 °C 6000 W
Spitzenleistung 18.000 W
Maximaler Wirkungsgrad 96 %
Leerlaufverbrauch 38 W
Leerlaufverbrauch im AES-Modus 27 W
Leerlaufverbrauch im Suchmodus 4 W
PowerControl Ja
PowerAssist Ja
Transferschalter 100 A
Maximaler AC-Eingangsstrom 100 A
Zusatzausgang Ja
Maximaler Batterieladestrom 140 A
VE.Bus Ja
Parallelbetrieb Ja, externer AC-Transferschalter erforderlich
Dreiphasenbetrieb Ja
Programmierbares Relais Ja
Allgemeine Kommunikationsschnittstellen 2×
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP22

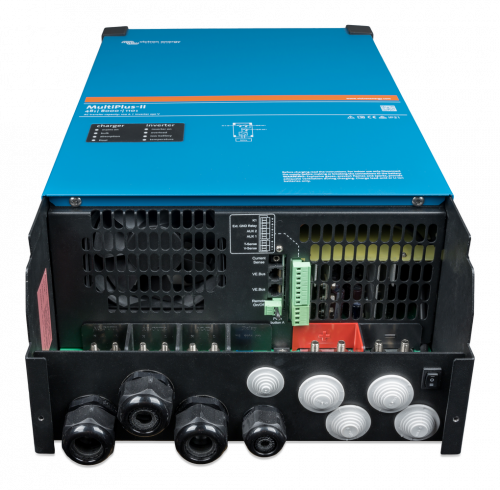

Batterieanschluss 4× M8-Bolzen
AC-Anschluss M6-Bolzen
Gewicht 48,8 kg
Abmessungen H × B × T 677 × 363 × 206 mm
Der MultiPlus-II 48/10000/140-100 ist für große professionelle Anlagen gedacht.
Ein einzelnes Gerät stellt 8 kW kontinuierliche Wirkleistung bereit. In einem dreiphasigen System mit drei Geräten ergibt sich entsprechend eine sehr leistungsfähige AC-Versorgung.
Neben der Wechselrichterleistung muss insbesondere die Batterieseite sorgfältig geplant werden. Bei voller Leistung fließen auch in einem 48-V-System hohe DC-Ströme.
Victron empfiehlt für dieses Modell große Batteriekapazitäten, entsprechend dimensionierte Hauptsicherungen und mehrere parallele Batteriekabel.
Der 100-A-Transferschalter erlaubt die Einbindung sehr leistungsfähiger Generator- oder Netzanschlüsse.
Wichtig: Soll diese Leistungsklasse parallel betrieben werden, ist ein externer AC-Transferschalter erforderlich.
Für solche Anlagen betrachten wir einen Cerbo GX oder Ekrano GX praktisch als festen Bestandteil der Systemplanung. Darüber lassen sich Energiezähler, Generatorsteuerung, Batterie-BMS, Solarregler und VRM zusammenführen.
- 1× Victron MultiPlus-II 48/10000/140-100 230V
