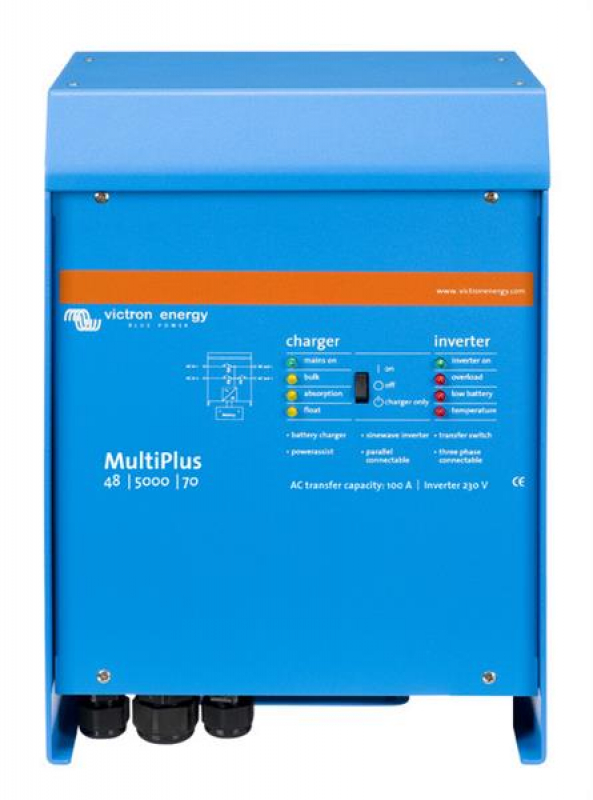

Victron MultiPlus 48/5000/70-100 230V – 48 V Wechselrichter/Ladegerät 5000 VA
Victron MultiPlus 48/5000/70-100 230V – 48 V Wechselrichter/Ladegerät 5000 VA
(Art.Nr.: VIPMP485021010)
Der Victron MultiPlus 48/5000/70-100 230V kombiniert einen leistungsstarken Sinus-Wechselrichter, ein 70-A-Batterieladegerät und einen 100-A-Transferschalter in einem robusten Gerät.
Mit 5000 VA Nennleistung eignet sich der MultiPlus für größere 48-V-Bordnetze, autarke Stromversorgungen sowie netzgekoppelte Energiesysteme, bei denen hohe Wechselrichterleistung und eine leistungsfähige AC-Einspeisung benötigt werden.
5000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C beträgt die kontinuierliche Ausgangsleistung 5000 VA beziehungsweise 4000 W. Bei höheren Temperaturen stehen 3700 W bei 40 °C und 3000 W bei 65 °C zur Verfügung.
Für kurzzeitige Lastspitzen liefert der MultiPlus eine Spitzenleistung von 10.000 W.
Der DC-Eingangsspannungsbereich des 48-V-Modells beträgt 38 bis 66 V.
70-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 70 A Ladestrom für die angeschlossene 48-V-Hausbatterie.
Die Standard-Ladespannungen betragen 57,6 V für die Konstantspannungsphase, 55,2 V für die Erhaltungsladung und 52,8 V für den Lagermodus.
Ein Batterietemperatursensor wird unterstützt. Die 48-V-Ausführung besitzt keinen separaten Starterbatterie-Ladeausgang.
PowerControl und PowerAssist
Der MultiPlus verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Stromaufnahme aus Landstrom, Netz oder Generator begrenzen. Der MultiPlus berücksichtigt dabei den Bedarf der angeschlossenen AC-Verbraucher und verwendet nur die verbleibende Leistung zum Laden der Batterie.
Mit PowerAssist kann eine zu schwache AC-Quelle kurzfristig durch zusätzliche Leistung aus der Batterie unterstützt werden. Dadurch lassen sich auch Lastspitzen abdecken, die oberhalb der aktuell verfügbaren Landstrom- oder Generatorleistung liegen.
100-A-Transferschalter
Ein wesentliches Merkmal des MultiPlus 48/5000/70-100 ist der besonders leistungsfähige 100-A-Transferschalter.
Damit ist das Gerät für Anlagen mit hoher AC-Einspeiseleistung ausgelegt und unterscheidet sich deutlich von kleineren MultiPlus-Modellen mit 16-, 30- oder 50-A-Transferschaltern.
Zweiter AC-Ausgang mit 50 A
Der MultiPlus besitzt einen zweiten AC-Ausgang mit 50 A.
Dieser Ausgang wird nur versorgt, wenn am MultiPlus eine externe Wechselstromquelle vorhanden ist. Damit können Verbraucher angeschlossen werden, die im Batteriebetrieb automatisch abgeschaltet bleiben sollen, beispielsweise elektrische Warmwasserbereiter oder andere größere Verbraucher.
Parallel- und Dreiphasenbetrieb
Für größere Anlagen können bis zu sechs MultiPlus-Geräte parallel betrieben werden.
Darüber hinaus lassen sich drei Geräte desselben Modells zu einem Dreiphasensystem konfigurieren. Auch mehrere Dreiphasensätze können wiederum parallel betrieben werden. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
VE.Bus und Systemintegration
Über VE.Bus lässt sich der MultiPlus konfigurieren, überwachen und in größere Victron-Systeme integrieren.
Für die Konfiguration über einen Computer kann beispielsweise eine MK3-USB-Schnittstelle verwendet werden. Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Steuerung über Bluetooth mit der VictronConnect App möglich.
Für VRM, zentrale Systemüberwachung und Fernzugriff kann ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX eingesetzt werden.
Für autarke und netzgekoppelte Systeme
Der MultiPlus kann sowohl in netzunabhängigen als auch in netzgekoppelten Anlagen eingesetzt werden.
Victron nennt ausdrücklich auch PV-Anlagen und andere alternative Energiesysteme als mögliche Anwendungen.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–66 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 5000 VA
Dauerleistung bei 25 °C 4000 W
Dauerleistung bei 40 °C 3700 W
Dauerleistung bei 65 °C 3000 W
Spitzenleistung 10.000 W
Maximaler unterbrechungsfreier Ausgangsstrom 19 A
Maximaler Ausgangsfehlerstrom 53 A Spitze für 1 Sekunde
Maximaler Wirkungsgrad 95 %
Leerlaufverbrauch 35 W
Leerlaufverbrauch im AES-Modus 30 W
Leerlaufverbrauch im Suchmodus 15 W
PowerControl Ja
PowerAssist Ja
Transferschalter 100 A
Zusatzausgang Ja, 50 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich Wechselrichter 187–250 V AC
AC-Eingangsfrequenz Wechselrichter 50/60 Hz
AC-Eingangsspannungsbereich Ladegerät 187–265 V AC
AC-Eingangsfrequenz Ladegerät 45–65 Hz
Ladespannung Konstantspannung 57,6 V
Ladespannung Erhaltung 55,2 V
Lagerspannung 52,8 V
Ladestrom Hausbatterie 70 A
Ladestrom Starterbatterie Nein
Batterietemperatursensor Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
COM-Port für allgemeine Nutzung Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss 4× M8-Bolzen, 2× Plus und 2× Minus
230-V-Wechselstromanschluss M6-Bolzen
Gewicht 30 kg
Abmessungen H × B × T 444 × 328 × 240 mm
Der MultiPlus 48/5000/70-100 ist für große 48-V-Anlagen vorgesehen, bei denen Verbraucher mit bis zu 4000 W kontinuierlicher Wirkleistung betrieben und gleichzeitig große Batteriebänke mit bis zu 70 A geladen werden sollen.
Gegenüber dem MultiPlus 48/3000/35-50 steigt die Dauerleistung von 2400 auf 4000 W und der Ladestrom von 35 auf 70 A. Besonders deutlich ist der Unterschied beim AC-Durchgang: Der 5000-VA-MultiPlus besitzt einen 100-A-Transferschalter gegenüber 50 A beim 3000-VA-Modell.
Wichtig: Die Bezeichnung „5000“ steht für die Nennleistung von 5000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt bei 25 °C 4000 W. Die Spitzenleistung beträgt 10.000 W.
Auch der zweite AC-Ausgang ist mit 50 A deutlich leistungsfähiger ausgelegt als bei der 3000-VA-Klasse. Dadurch können auch größere Verbraucher gezielt so angeschlossen werden, dass sie nur bei vorhandener externer AC-Versorgung betrieben werden.
Gegenüber dem MultiPlus 24/5000/120-100 bietet die 48-V-Ausführung die gleiche AC-Leistung, arbeitet auf der Batterieseite jedoch mit deutlich geringeren Strömen. Gerade bei einer kontinuierlichen Ausgangsleistung von 4 kW ist das ein wesentlicher Vorteil hinsichtlich Leitungsverlusten, Kabelquerschnitten und Belastung der DC-Installation.
Die 48-V-Ausführung besitzt keinen separaten Starterbatterie-Ladeausgang.
Mit PowerControl und PowerAssist eignet sich das Gerät auch für Anlagen, bei denen die verfügbare Netz-, Landstrom- oder Generatorleistung gezielt begrenzt beziehungsweise bei Leistungsspitzen durch Energie aus der Batterie unterstützt werden soll.
Der MultiPlus 48/5000 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus. Bis zu sechs Geräte können parallel betrieben werden, wodurch sich sehr leistungsfähige ein- oder dreiphasige Systeme aufbauen lassen. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX benötigt.
- 1× Victron MultiPlus 48/5000/70-100 230V
