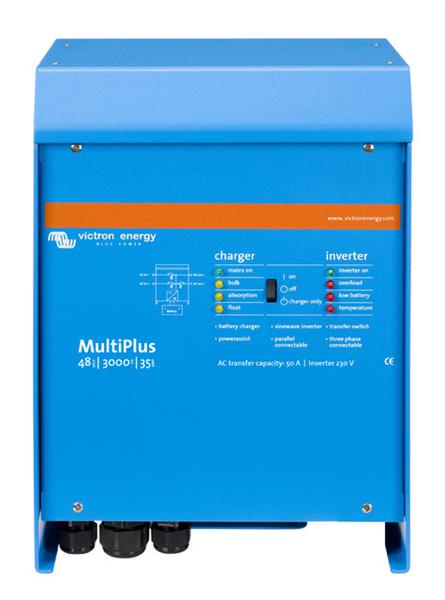

Victron MultiPlus 48/3000/35-50 230V – 48 V Wechselrichter/Ladegerät 3000 VA
Victron MultiPlus 48/3000/35-50 230V – 48 V Wechselrichter/Ladegerät 3000 VA
(Art.Nr.: VIPMP483021010)
Der Victron MultiPlus 48/3000/35-50 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 50-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 3000 VA eignet sich das Gerät für leistungsfähige 48-V-Bordnetze auf Booten, in Fahrzeugen sowie für autarke und netzgekoppelte Energiesysteme, bei denen hohe 230-V-Leistung und ein kräftiges Ladegerät benötigt werden.
3000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 3000 VA beziehungsweise 2400 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 2200 W bei 40 °C beziehungsweise 1700 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 6000 W bereitstellen.
Der DC-Eingangsspannungsbereich des 48-V-Modells beträgt 38 bis 66 V.
Adaptives 35-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 35 A Ladestrom für die angeschlossene 48-V-Hausbatterie.
Die Standard-Ladespannungen betragen 57,6 V für die Konstantspannungsphase, 55,2 V für die Erhaltungsladung und 52,8 V für die Lagerung.
Ein Batterietemperatursensor wird unterstützt. Die 48-V-Ausführung besitzt im Gegensatz zu den 12-V- und 24-V-Modellen keinen separaten Starterbatterie-Ladeausgang.
PowerControl und PowerAssist
Der MultiPlus 48/3000/35-50 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines Landstrom-, Netz- oder Generatoranschlusses begrenzen. Der MultiPlus berücksichtigt den Strombedarf der angeschlossenen AC-Verbraucher und verwendet nur die verbleibende Leistung zum Laden der Batterie.
Mit PowerAssist kann eine zu schwache AC-Quelle zusätzlich aus der Batterie unterstützt werden. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
50-A-Transferschalter
Der wesentliche Unterschied zum MultiPlus 48/3000/35-16 ist der deutlich leistungsfähigere 50-A-Transferschalter.
Wechselrichterleistung und Batterieladegerät sind bei beiden Varianten identisch. Die 50-A-Ausführung kann jedoch eine wesentlich stärkere externe AC-Versorgung durchschalten und eignet sich deshalb für Anlagen mit entsprechend leistungsfähigem Landstrom-, Netz- oder Generatoranschluss.
Victron weist für die 3000-VA-Klasse Varianten mit 16 A oder 50 A Transferschalter aus.
Zweiter AC-Ausgang
Ab der 3-kVA-Leistungsklasse besitzt der MultiPlus einen zweiten AC-Ausgang.
Dieser Ausgang ist nur aktiv, solange am MultiPlus eine externe Wechselstromquelle vorhanden ist. Verbraucher, die die Batterie nicht entladen sollen, können dadurch automatisch vom Wechselrichterbetrieb ausgeschlossen werden.
Victron nennt als typisches Beispiel einen elektrischen Wassererhitzer. Der zweite Ausgang der 3000-VA-Klasse ist für 16 A ausgelegt.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel betrieben werden, um die verfügbare Gesamtleistung zu erhöhen. Darüber hinaus lassen sich drei Geräte desselben Modells zu einem Dreiphasensystem konfigurieren.
Auch mehrere Dreiphasensätze können wiederum parallel zusammengeschaltet werden.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optionale MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Steuerung über Bluetooth mit der VictronConnect App möglich.
Für zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX eingesetzt werden.
Für autarke und netzgekoppelte Systeme
Der MultiPlus kann sowohl in netzunabhängigen als auch in netzgekoppelten Anlagen eingesetzt werden.
Victron nennt ausdrücklich auch PV-Systeme und andere alternative Energiesysteme als mögliche Anwendungen.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–66 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 3000 VA
Dauerleistung bei 25 °C 2400 W
Dauerleistung bei 40 °C 2200 W
Dauerleistung bei 65 °C 1700 W
Spitzenleistung 6000 W
Maximaler unterbrechungsfreier Ausgangsstrom 11 A
Maximaler Ausgangsfehlerstrom 32 A Spitze für 1 Sekunde
Maximaler Wirkungsgrad 95 %
Leerlaufverbrauch 25 W
Leerlaufverbrauch im AES-Modus 20 W
Leerlaufverbrauch im Suchmodus 12 W
PowerControl Ja
PowerAssist Ja
Transferschalter 50 A
Zusatzausgang Ja, 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich Wechselrichter 187–250 V AC
AC-Eingangsfrequenz Wechselrichter 50/60 Hz
AC-Eingangsspannungsbereich Ladegerät 187–265 V AC
AC-Eingangsfrequenz Ladegerät 45–65 Hz
Ladespannung Konstantspannung 57,6 V
Ladespannung Erhaltung 55,2 V
Lagerspannung 52,8 V
Ladestrom Hausbatterie 35 A
Ladestrom Starterbatterie Nein
Batterietemperatursensor Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
COM-Port für allgemeine Nutzung Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss M8-Bolzen
230-V-Wechselstromanschluss Schraubklemmen, 13 mm² / M6
Gewicht 18 kg
Abmessungen H × B × T 364 × 295 × 221 mm
Der MultiPlus 48/3000/35-50 eignet sich für leistungsfähige 48-V-Anlagen, bei denen Verbraucher mit bis zu 2400 W kontinuierlicher Wirkleistung versorgt und gleichzeitig größere Batteriebänke mit bis zu 35 A geladen werden sollen.
Der wichtigste Unterschied zum MultiPlus 48/3000/35-16 liegt beim AC-Durchgang: Die 50-A-Version besitzt einen 50-A-Transferschalter, während Wechselrichterleistung und Batterieladegerät identisch bleiben. Sie ist daher insbesondere interessant, wenn eine leistungsfähigere externe AC-Versorgung vorhanden ist.
Wichtig: Die Bezeichnung „3000“ steht für die Nennleistung von 3000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt bei 25 °C 2400 W. Die Spitzenleistung liegt bei 6000 W.
Gegenüber den entsprechenden 12-V- und 24-V-Versionen arbeitet das 48-V-Modell bei gleicher AC-Leistung mit deutlich niedrigeren DC-Strömen. Dies reduziert Leitungsverluste und ist gerade bei leistungsfähigeren Anlagen ein wesentlicher Vorteil.
Mit PowerControl und PowerAssist lässt sich auch eine große AC-Einspeisung gezielt begrenzen. Gleichzeitig kann der MultiPlus bei kurzfristigem Mehrbedarf zusätzliche Leistung aus der Batterie bereitstellen.
Ein weiterer Vorteil der 3000-VA-Klasse ist der zweite AC-Ausgang mit 16 A. Dieser wird nur bei vorhandener externer AC-Quelle versorgt und eignet sich beispielsweise für Verbraucher, die im Batteriebetrieb automatisch abgeschaltet bleiben sollen.
Die 48-V-Ausführung besitzt keinen separaten Starterbatterie-Ladeausgang.
Für einen deutlich höheren Leistungsbedarf bietet sich der MultiPlus 48/5000/70-100 an. Dieser erhöht die kontinuierliche Wirkleistung auf 4000 W, den Batterieladestrom auf 70 A und den AC-Transferschalter auf 100 A. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
Der MultiPlus 48/3000 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und lässt sich damit auch in größere Anlagen integrieren.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX benötigt.
