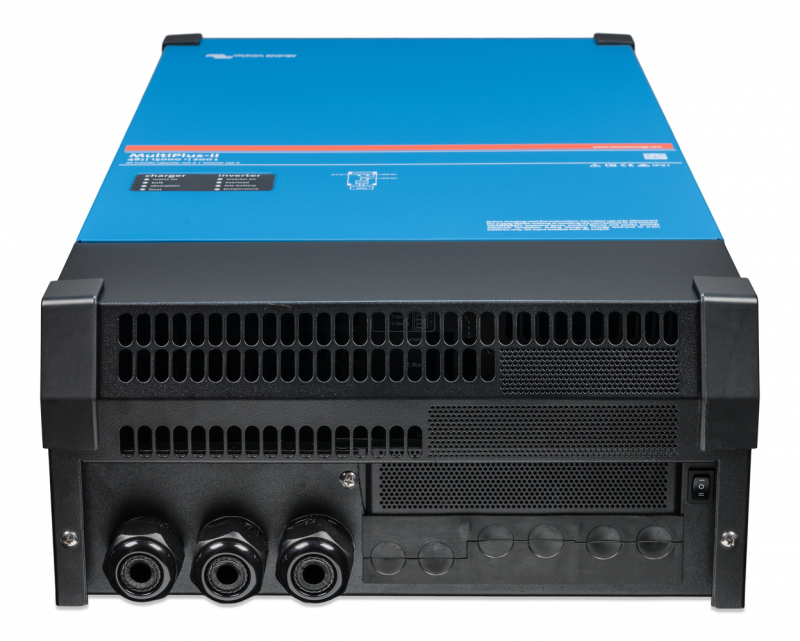

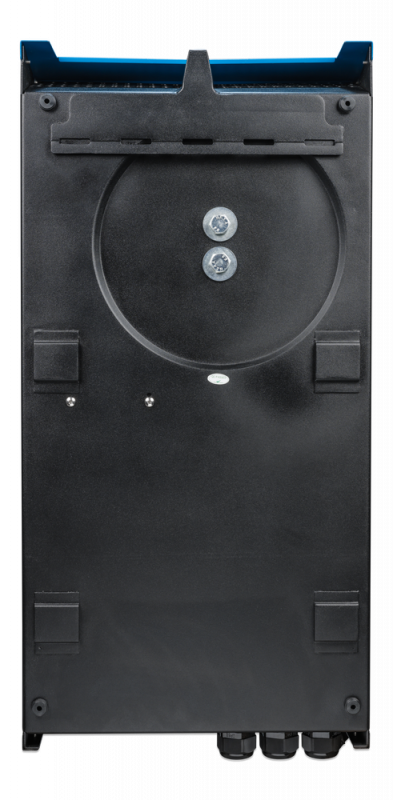

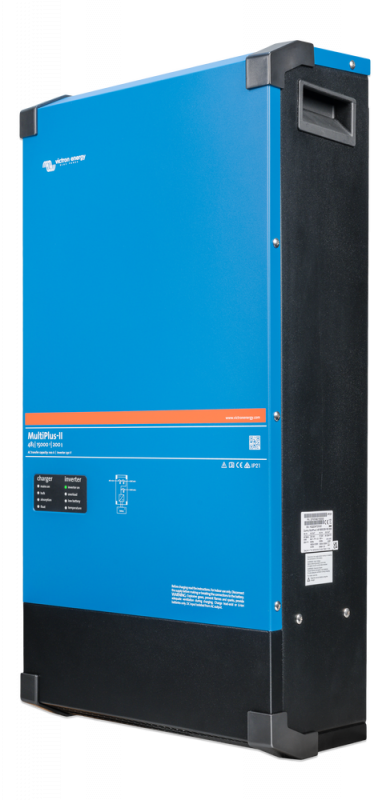

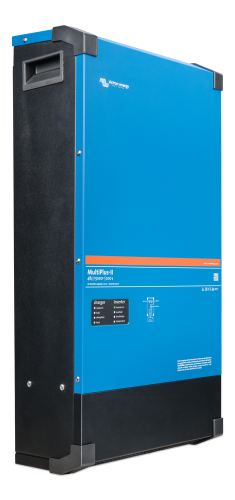

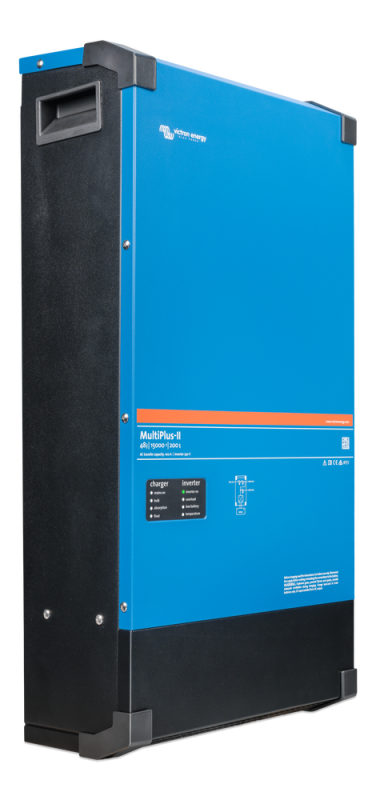

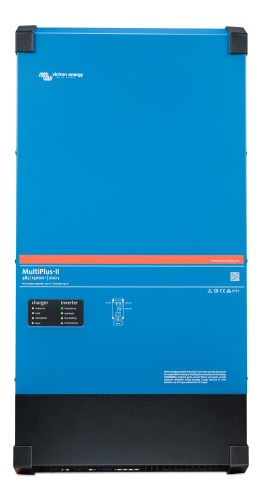

Victron MultiPlus-II 48/15000/200-100 230V – 48 V Wechselrichter/Ladegerät 15000 VA

Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–66 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 15.000 VA
Dauerleistung bei 25 °C 12.000 W
Dauerleistung bei 40 °C 10.000 W
Dauerleistung bei 65 °C 7000 W
Spitzenleistung 27.000 W
Maximaler Wirkungsgrad 95 %
Leerlaufverbrauch 55 W
Leerlaufverbrauch im AES-Modus 39 W
Leerlaufverbrauch im Suchmodus 6 W
PowerControl Ja
PowerAssist Ja
Transferschalter 100 A
Maximaler AC-Eingangsstrom 100 A
Zusatzausgang Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 57,6 V
Ladespannung Erhaltung 55,2 V
Lagerspannung 52,8 V
Maximaler Batterieladestrom 200 A
Batterietemperatursensor Optional
Programmierbares Relais Ja
VE.Bus Ja
Parallelbetrieb Ja, externer AC-Transferschalter erforderlich
Dreiphasenbetrieb Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Stahl, blau RAL 5012
Schutzart IP22

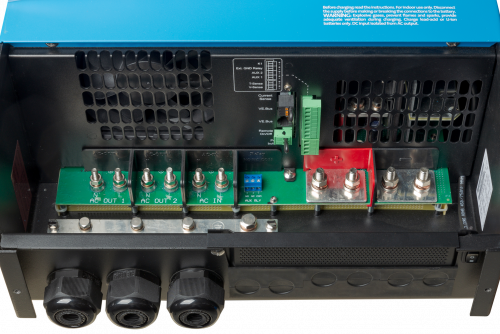

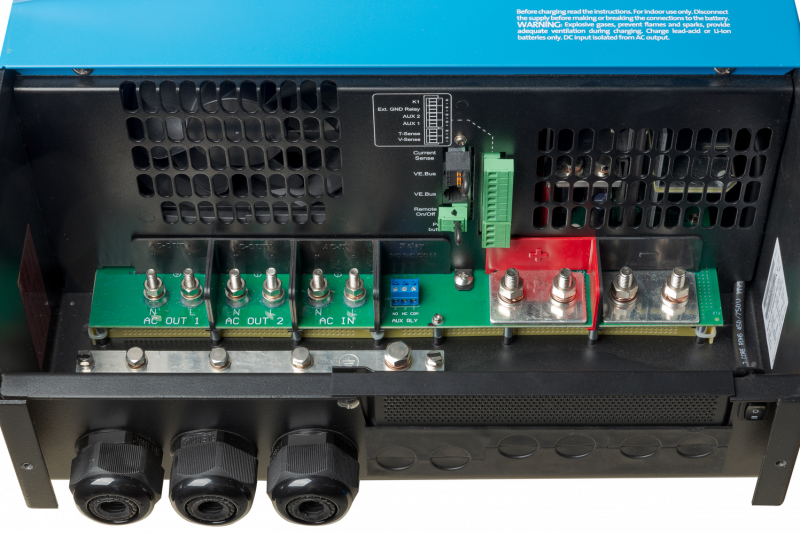

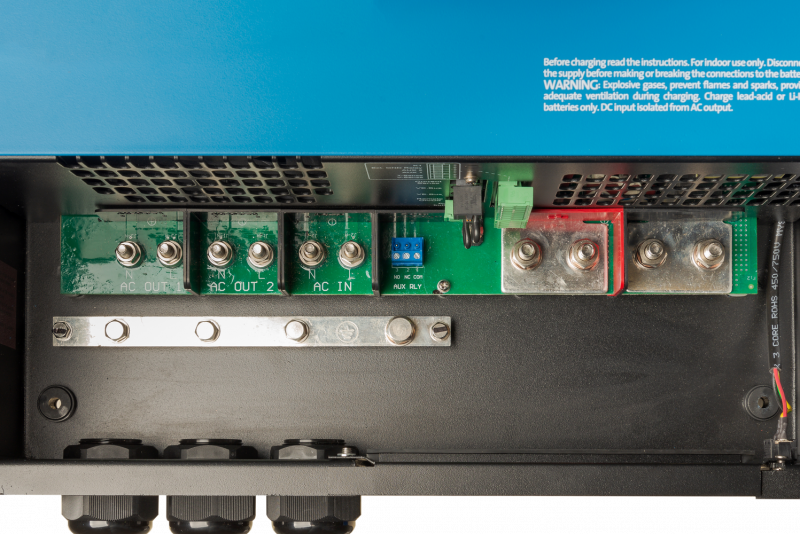

Batterieanschluss 4× M8-Bolzen, 2× Plus und 2× Minus
AC-Anschluss M6-Bolzen
Gewicht 80 kg
Abmessungen H × B × T 810 × 405 × 217 mm

Der MultiPlus-II 48/15000/200-100 ist keine typische Standardinstallation mehr, sondern ein Gerät für professionelle Großanlagen.

Mit 12 kW kontinuierlicher Wirkleistung kann bereits ein einzelner Wechselrichter große AC-Verteilungen versorgen.

In einem Dreiphasensystem aus drei Geräten ergibt sich entsprechend eine sehr hohe Gesamtleistung.

Die Dimensionierung der DC-Seite ist entscheidend. Trotz 48 V können unter hoher Last mehrere hundert Ampere fließen. Batterie, BMS, Sicherungen, Hauptschalter, Sammelschienen und Leitungen müssen daher als Gesamtsystem geplant werden.

Victron nennt für dieses Modell entsprechend sehr große empfohlene Batteriekapazitäten und Kabelquerschnitte.

Auch die Ladeleistung von 200 A ist beträchtlich und muss von der Batterie dauerhaft vertragen werden können.

Für einen Parallelbetrieb ist ein externer AC-Transferschalter erforderlich. Diese Besonderheit sollte bereits bei der Planung des Schaltschrankes berücksichtigt werden.

Bei Anlagen dieser Größe empfehlen wir immer ein separates GX-System. Ein Cerbo GX oder Ekrano GX kann Wechselrichter, Energiezähler, BMS, Solarregler, Generator und weitere Komponenten zentral überwachen und über VRM zugänglich machen.

Auch hier gilt: Bei mehreren MultiPlus-II wird nur ein GX-Gerät für das gesamte System benötigt.

• 1× Victron MultiPlus-II 48/15000/200-100 230V
